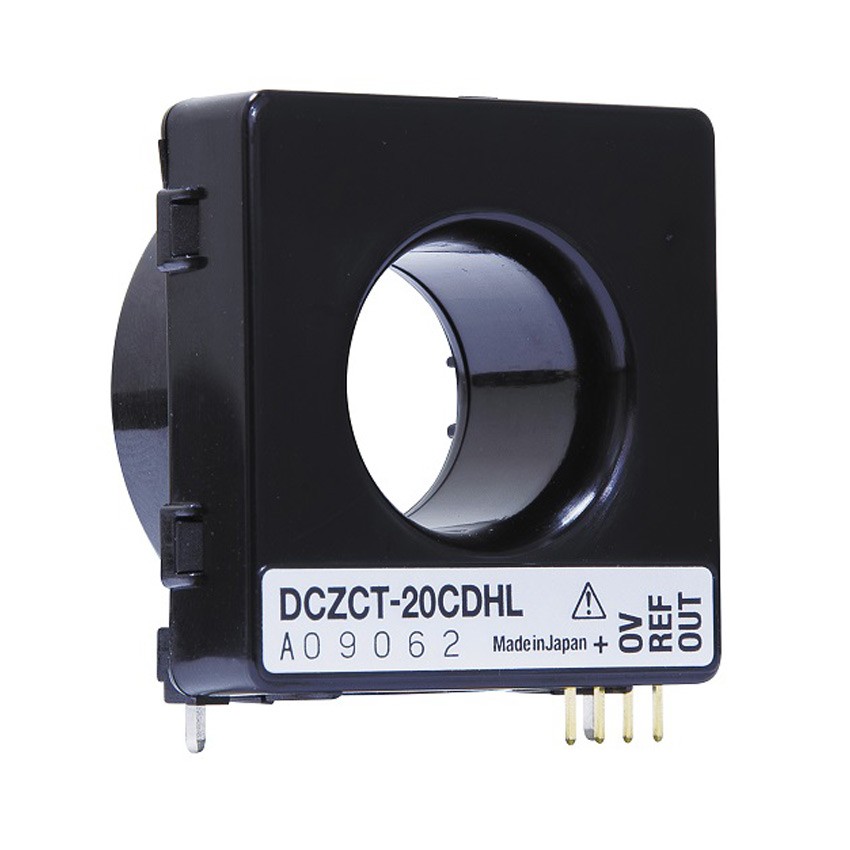

跑道型・贯通型ZCT传感器/贯通型电流传感器DCZCT-20CDHL
型号：DCZCT-20CDHL
器件产地：国产传感器/敏感元件
DCZCT-20CDHL 跑道型・贯通型ZCT传感器/贯通型电流传感器
主要用途
太阳能发电等自然能源(DC))的接地短路/漏电的检出
非接地系统的逆变器的接地短路/漏电流的检出
蓄电池充电电流/漏电/接地短路的检出
产品特点
测试微小电流：DC1mA～200mA
高精度：精度1%（±1%FS±10mV）
磁性残留的影响小：DC1mA相当以下
方便使用的电源：单电源+5V
带有基准电压功能
技术参数
| 型号 | DCZCT-20CDHL |
测试电流范围 | DC1mA～±200mA |
精度 | ±1% F.S±10mV |
输出电压 | DC10mV/1mA |
消耗电流 | 约30mA |
使用回路电压 | DC5V±5%（单电源） **最大额定电压6V |
测试频率范围 | 只测直流(DC) |
CT钳口直径 | φ20mm |
外形尺寸 | 42.7（W）×42.4（H）×21.9（D）mm |
重量 | 约27g |
可选品 | 专用bus bar |
输出应答速度 | 约100mS |
产品发布日期：2026.01.26
万用计测器株式会社
