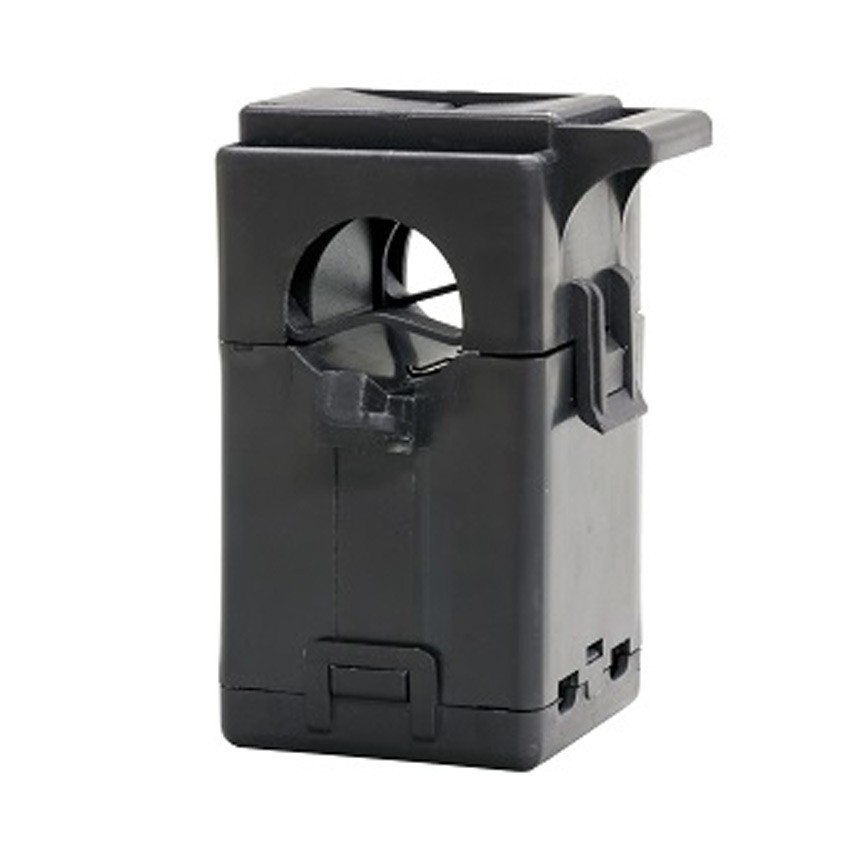

分离式交流电流传感器(CTF型)/电流测试用CTF-100A
型号：CTF-100A
器件产地：国产传感器/敏感元件
CTF-100A分离式交流电流传感器(CTF系列)/电流测试用
最适合于反馈端子(Terminal Feeder)的电流测试
电线挟紧件(Stopper)防止传感器脱落
端子输出,不需要专用连接件(Connector)
付开路保护件(Open Protective Element)・阻燃安全设计
技术参数
| 型号 | CTF-100A |
适用电流 | AC 0.1～100A |
输出特性 | 参照输出电压特性图 |
公称变流比 | 3000：1 |
开路保护 | 7.5V |
适用频率 | 10Hz～5KHz |
绝缘电阻 | DC500V、100MΩ以上（铁芯孔～输出之间） |
相位差 | -0.7°±0.5°（100A） |
最大容许电流 | 200Arms连续 |
适用线路电压 | AC600V以下 |
使用温湿度 | -10～50℃ 80%RH以下,以不结露为准 |
尺寸・重量 | 31×30×54mm 约85g |
耐电压 | AC2200V,1分钟（铁芯孔～输出之间） |
容许装卸次数 | 约100回 |
输出例 | AC33.3mA±1%（AC100A） |
CT口径 | 16mm |
