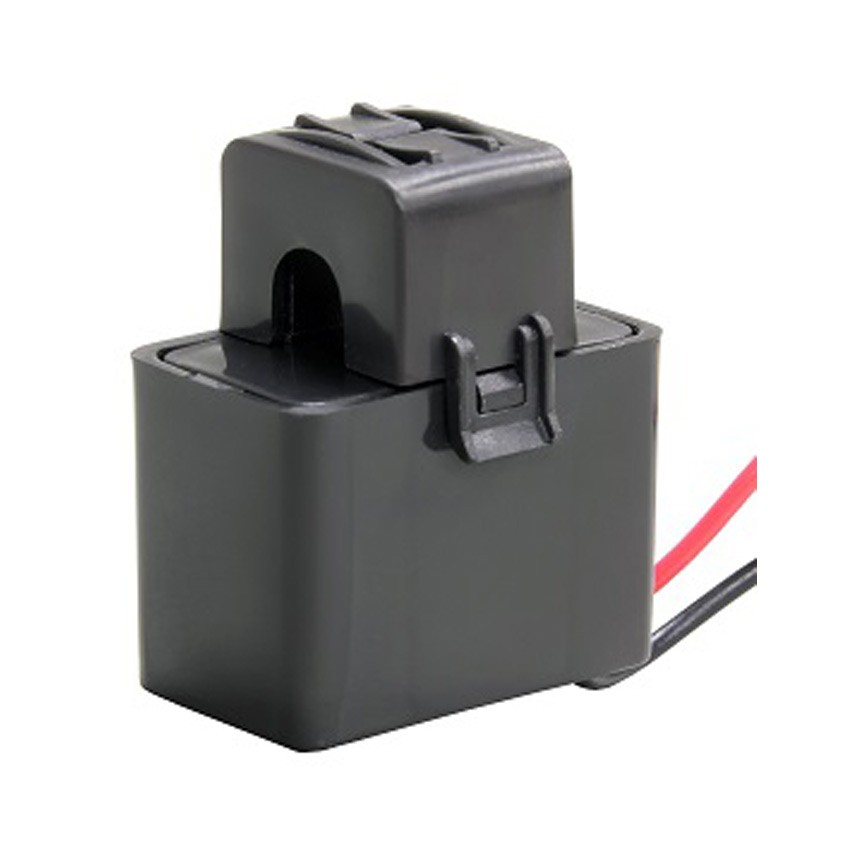

分离式交流电流传感器(CTF型)/电流测试用CTF-6
型号：CTF-6
器件产地：国产传感器/敏感元件
CTF-6分离式交流电流传感器(CTF系列)/电流测试用
超小型AC0.1～30A的宽幅测量
从微小电流领域到大电流优秀的输出直线性
可以在配电盘内紧凑配置
对应家庭用配电盘的断路器
技术参数
| 型号 | CTF-6 |
适用电流 | AC 0.1～30A (50/60Hz) |
最大容许電流 | AC 40Arms连续 |
输出特性 | AC10.0mA±1%(AC30A) |
相位差特性 | +2.5°±1.0° (RL=10Ω 30A 60Hz +是正向) +2.1°±1.0° (50Hz) |
公称变流比 | 3000：1 |
CT钳口直径 | 6mm |
开路保护 | 7.5V |
适用频率 | 10Hz～5KHz |
额定电压 | 低压用AC600V以下（被覆电线） |
绝缘强度 | AC2200V 1分钟（外壳～输出端口之间） |
绝缘电阻 | DC500V、100MΩ以上（外壳～输出端口之间） |
适用温湿度 | -20～50℃ 80%RH以下 以不结露为准 |
保存温湿度 | -30～60℃ 80%RH以下 以不结露为准 |
外壳颜色 | 黑色 |
磁芯材料 | 铁氧体磁芯 |
输出引线 | 约15cm（AWG24相当） |
尺寸、重量 | 19.3×26.4×31mm 约20g |
适用规格 | RoHS对应 |
量程切换 | 量程切换 |
最小分辨率 | 最小分辨率 |
