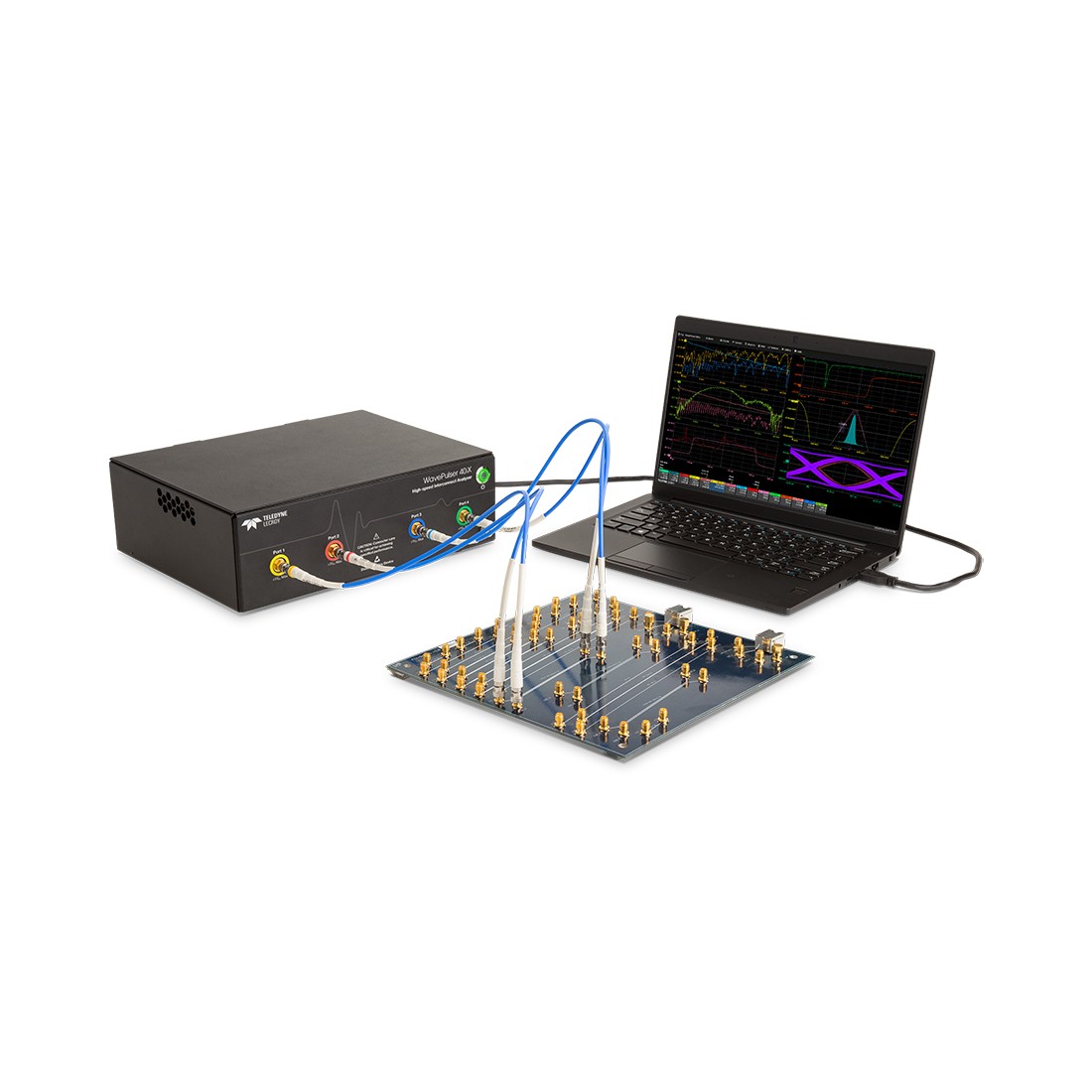

WavePulser 40iX 高速互连分析仪 概述

WavePulser 40iX高速互连分析仪对于希望快速，容易，且价格只有VNA几分之一的工程师是一个非常理想的选择。在几分钟内即可完成整个系统的校准和测量，而且不需要任何与线缆、校准件或者电子校准件之间的重复连接。

WavePulser 40iX 高速互连分析仪 产品特点

• DC到40GHz的S参数，单端和混合模式

• 阻抗曲线具有小于1mm的分辨率，差分和共模模式

• 内置自动OSLT校准

• USB连接，轻便小巧

• 灵活的测量显示

• 去除夹具、连接器和线缆的影响

• 模拟带CTLE、DFE和FFE均衡的眼图

• 高级抖动分析

专为高速互联分析而设计

WavePulser 40iX专为高速互连分析而设计，可验证、调试和解决串行数据线缆、通道、连接器、过孔，背板、印刷电路板以及芯片和SoC封装中的互连问题，它的设置和使用都很简单。

内置自动校准

WavePulser 40iX标配内置校准，并且校准始终是自动化的，简单快速 – 只需与DUT建立接并按下Go，WavePulser40iX不需要购买额外的外部校准件，此外，WavePulser 40iX基于TDR / TDT的方法与设置无关，因此校准的相关性较小。

DC到40GHz全带宽

WavePulser 40iX具有DC至40 GHz的带宽，可提供TDR阶跃响应和时间选通、仿真物理层响应，无需外推至DC和低频，是互连系统的理想选择。

产品发布日期：2026.01.27
