差分探头(8-30 GHz) 概述
有源差分探头类似于将两个探头合成一个探头，不再像单端有源探头以地为参考，差分探头测量两个测试点之间的电压差。Dxx30 8-13 GHz中高带宽差分探头是有很高的动态范围和偏置范围的通用测试探头。
差分探头(8-30 GHz) 产品特点
8 GHz、10 GHz、13 GHz带宽可选
3.5 Vpk-pk动态范围
±4 V偏置范围
探头系统（-PS型号）提供完整的能力
DDR3, DDR4, LPDDR3的理想测试探头
高级便携软包
多种探测前端
焊接前端
点测前端
SMA/SMP前端
方形插孔前端
SMA/SMP前端套件不需要购买差分放大器
WaveLink中高带宽(8-13)GHz探头
Dxx30 8-13 GHz中高带宽差分探头是有很高的动态范围和偏置范围的通用测试探头。

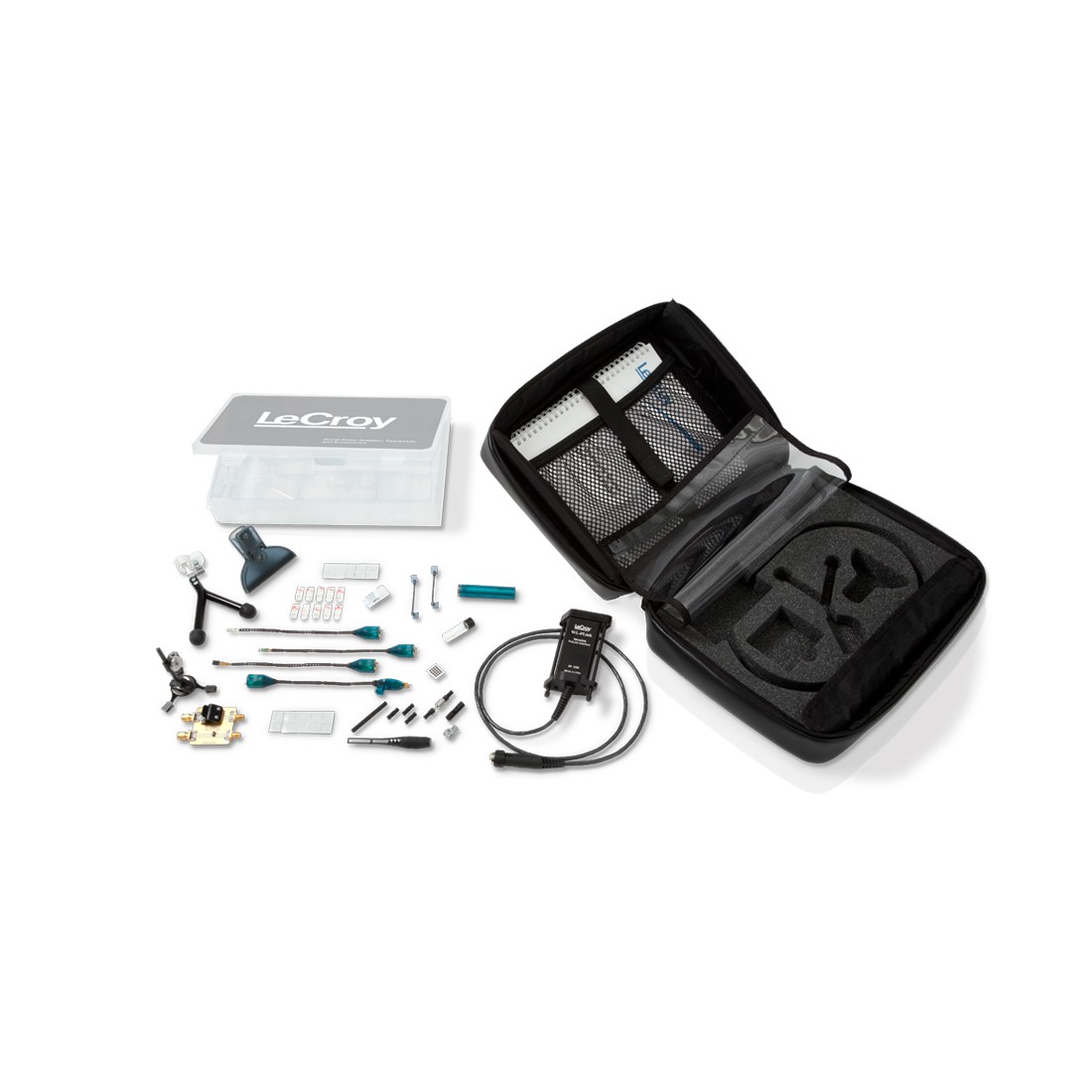

完整的探测系统
高性价比的综合探测套件，包括差分放大器、焊接前端（X2）、方形插孔前端、点测前端、线缆、匹配的连接部分、支架及其他的附件，探头和附件都包装在一个便携软包中，让你非常方便
简单的选择你需要的带宽。
高动态范围和偏置范围
高带宽、高输入动态范围和大偏置范围让Dxx30非常适合DDR的测试。
高级便携软包
一个高级便携软包非常方便的将探头系统的所有部分包装起来。
多种多样的前端
支持焊接前端、点测前端、方形插孔前端和SMA/SMP前端，可以让你灵活选择连接方式。
SMA/SMP前端
Dxx30 SMA/SMP前端将Dxx30放大器和SMA/SMP Connector连接起来。
差分探头(8-30 GHz) 技术参数
型号 | 带宽 | 输入动态电压 | 共模电压 | 偏置电压 | 衰减 | DC阻抗 | 示波器接口方式 | 连接被测物的方式 |
WL-2.92MM-CASE | ProLink | |||||||
-D2505 | 25GHz | 2.0Vpk-pk | ±4V | ±2.5V | 4.5x | 差分1kΩ 共模100 kΩ | 焊接式、点测试可选 | |
-D2005 | 20GHz | 2.0Vpk-pk | ±4V | ±2.5V | 4.5x | 差分1kΩ 共模100 kΩ | 焊接式、点测试可选 | |
WL-PLINK-A-CASE | ProLink | |||||||
-D1605 | 16GHz | 2.0Vpk-pk | ±4V | ±2.5V | 3.5x | 差分1kΩ 共模100 kΩ | 焊接式、点测试可选 | |
-D1305 | 13GHz | 2.0Vpk-pk | ±4V | ±2.5V | 3.5x | 差分1kΩ 共模100 kΩ | 焊接式、点测试可选 | |
WL-PLINK-CASE | ProLink | |||||||
-D1330 | 13GHz | 3.5Vpk-pk | ±5V | ±4V | 3.75x | 差分200kΩ 共模50 kΩ | 焊接式、点测试可选 | |
-D1030 | 10GHz | 3.5Vpk-pk | ±5V | ±4V | 3.75x | 差分200kΩ 共模50 kΩ | 焊接式、点测试可选 | |
-D830 | 8GHz | 3.5Vpk-pk | ±5V | ±4V | 3.75x | 差分200kΩ 共模50 kΩ | 焊接式、点测试可选 | |
-D600A-AT | 7.5GHz | ±2.4V | ±2.4V | 0 | 2.5x | 4 kΩ | 可调间距、点测试 | |
-D500PT | 5GHz | ±2.4V | ±2.4V | 0 | 2.5x | 4 kΩ | 可调间距、点测试 | |
-D610-PT | 6GHz | ±1.25V | ±4V | ±3V | 1.5x | 100 kΩ | 可调间距、点测试 | |
-D620-PT | 6GHz | ±2.5V | ±4V | ±3V | 2.5x | 100 kΩ | 可调间距、点测试 | |
-D610 | 6GHz | ±1.25V | ±4V | ±3V | 1.5x | 100 kΩ | 焊接式、插孔式等 | |
-D620 | 6GHz | ±2.5V | ±4V | ±3V | 2.5x | 100 kΩ | 焊接式、插孔式等 | |
WL-Pbus-CASE | ProBus | |||||||
-D300A-AT | 3GHz | ±2.4V | ±2.4V | 0 | 2.5x | 4kΩ | 可调间距、点测试 | |
-D410-PT | 4GHz | ±1.25V | ±4V | ±3V | 1.5x | 100kΩ | 可调间距、点测试 | |
-D420-PT | 4GHz | ±2.5V | ±4V | ±3V | 2.5x | 100kΩ | 可调间距、点测试 | |
-D410 | 4GHz | ±1.25V | ±4V | ±3V | 1.5x | 100kΩ | 焊接式、插孔式等 | |
-D420 | 4GHz | ±2.5V | ±4V | ±3V | 2.5x | 100kΩ | 焊接式、插孔式等 | |
ZD1500 | 1.5GHz | ±8 V | ±10V | ±18 V | 120 kΩ | 插孔式 | ||
ZD1000 | 1 GHz | ±8 V | ±10V | ±18 V | 120 kΩ | 插孔式 | ||
ZD500 | 500MHz | ±8 V | ±10V | ±18 V | 120 kΩ | 插孔式 | ||
AP033 | 500MHz | ±40 V | ±42 V | ±40 V | 1M | 插孔式 | ||
