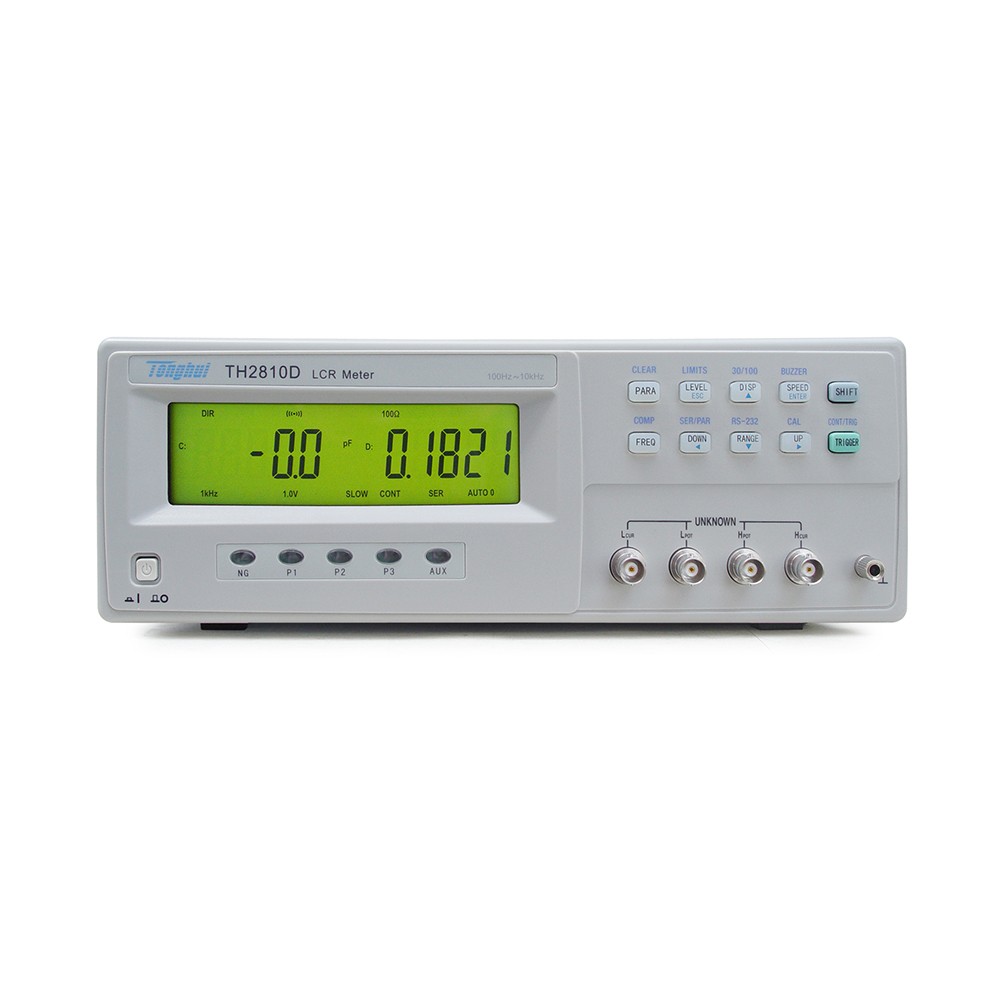

TH2810D 简介 TH2810D型LCR数字电桥是本公司**研制的低频元件测量的换代产品， 其中应用多项元件测量的****，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。 TH2810D为常州同惠**推出的一款低价LCR数字电桥，在夹具方面采用了TH26004-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.1％，内阻30/100欧姆。此外还有丰富的接口，RS-232和HANDLER接口等，可以连接电脑通讯及自动化测试。
TH2810D 性能特点 ■ 100Hz，120Hz，1kHz，10kHz 4个频率 ■ 基本精度：0.1% ■ 测试速度：最快83ms ■ 5档分选，PASS/FAIL指示 ■ 简便操作与强大功能的合理结合 ■ 采用SMT表面贴装工艺 ■ 读数稳定性好 ■ 30Ω、100Ω两种输出阻抗 ■ 配备HANDLER接口，RS232C接口可选配操作软件 TH2810D 技术参数 |
测 量 功 能 | |
测试参数 | L-Q, C-D, R-Q, |Z|-Q |
基本准确度 | 0.1% |
等效电路 | 串联, 并联 |
量程方式 | 自动, 保持 |
触发方式 | 内部, 手动, 外部 |
测试速度(1kHz)(次/秒) | 快速: 12,中速:5.1 慢速:2.5 |
校准功能 | 开路 / 短路,扫频清零 |
测试端配置 | 5端 |
测 试 信 号 | |
测试信号频率 | 100Hz,120Hz,1kHz,10kHz,±0.01% |
输出阻抗 | 30 Ω , 100 Ω |
测试信号电平 | 0.1Vrms,0.3Vrms, 1Vrms |
测量显示范围 | |
|Z|, R | 0.1 mΩ — 99.99 MΩ |
C | 0.01pF — 99999μF |
L | 0.01μH — 99999H |
D | 0.0001 — 9.9999 |
Q | 0.0001 — 9999.9 |
Δ% | -999.99% — 999.99%(TH2811D无) |
显示 | |
显示方式 | 直读，Δ%,ΔABS |
带背光大字符LCD显示 | |
显示器 | 主、副参数：5位 |
比较器 | NG,P1,P2,P3,AUX,五档分选及按档讯响 |
接口 | RS232C, Handler |
| TH2810D 附件 |
标配 | |
四端夹具 | TH26001A |
短路片 | TH26010 |
四端Kelvin测试线 | TH26004S-1 |
选配 | |
磁环夹具 | TH26008A |
带盒贴片测试线 | TH26009B |
带盒贴片测试线 | TH26029B |
