应用
■ 开关变压器扫描测试、综合特性分析。
■ 网络变压器扫描测试，综合特性分析
■ 分立无源元件（电感L，电阻R，电容C）多路扫描测试
■ 继电器驱动线包、触点接触电阻多路扫描测试
■ 多路直流电阻DCR扫描测试
■ 阻抗网络多个无源器件综合测试分析
性能特点

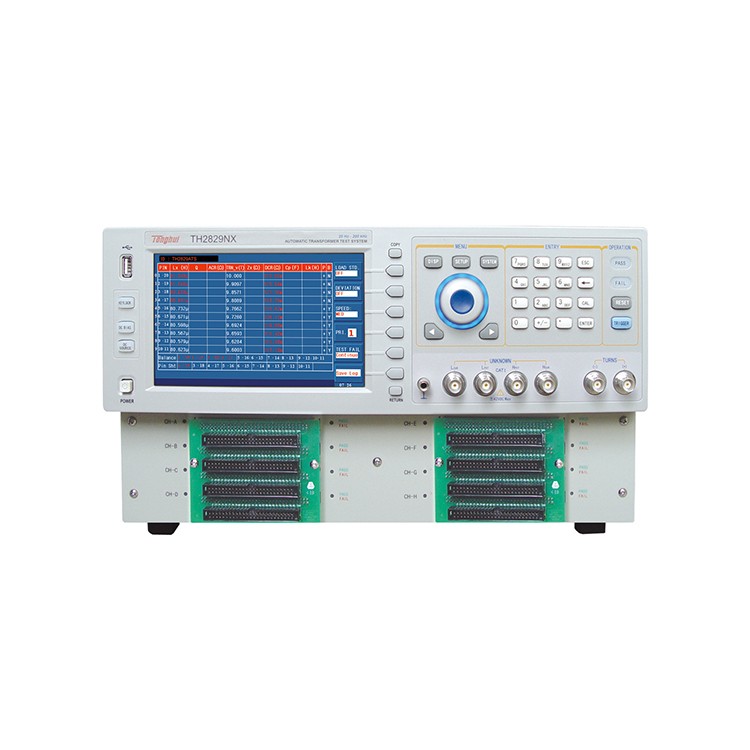

测试脚位:72/96/120/144/168/192 PIN
测试频率:20Hz-200kHz，分辨率:0.5mHz
信号电平:5mV-2Vrms(可选配2mV-10Vrms)
测试速度:最快13ms
二极管正反向特性检测
改进的高圈数比和弱耦合变压器测试能力
改进的DCR测试能力
单屏可容纳全部扫描测试结果
时间标记系统:可记忆文件设定、校准偏差与扣除时间
选定的扫描参数进行多档分选
扫描治具继电器自检功能
灵活的偏差扣除方式
多种不良处理方式选择
单参数测试循环，对独立绕组进行测试判
断增加安全性:管理员与操作员两级密码
内置统计分析能力:Cpk,Cp,Ck等
条形码读入直接调用设定文件，管理测试产品品种
可选Pc级仪器测试设定文件编程能力
在线升级模式:USBHOST或RS232
支持通过LAN接口实现多台仪器组网
向下兼容TH2818X/TH2819x参数设定文件
存储:内部:100组设定文件保存
技术参数
产品型号 | TH2829LX | TH2829AX | TH2829AX-24 | TH2829AX-48 | TH2829NX | TH2829BX | TH2829CX | ||||||
测试脚位（PIN） | 20 | 20 | 24 | 48 | 72/96/120/144/168/192 | 20 | 20 | ||||||
测试频率 | 20Hz—200kHz | 20Hz—500kHz | 20Hz—1MHz | ||||||||||
显示 | 7英寸 TFT LCD显示器800×RGB×600 | ||||||||||||
LCR功能 | 可联系业务员选购**开通 | ||||||||||||
变压器测试参数 | 圈数比 | 圈数 | 相位 | 电感 | 电容 | 漏感 | 品质因数 | 交流电阻 | 直流电阻 | 平衡 | 引脚短路 | 二极管正反向 | |
Turn Ratio | Turns | Phase | L | C | Lk | Q | ACR | DCR | Balance | Pin Short | Diode P/N | ||
LCR测试参数 | |Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk | ||||||||||||
基本测量准确度 | LCRZ | 0.05% | |||||||||||
DCR、圈数比 | 0.1% | ||||||||||||
信号源输出阻抗 | 10Ω、30Ω、50Ω、100Ω | ||||||||||||
测试速度 (ms/次) | 13ms,90ms，370ms | ||||||||||||
AC信号电平 | 5mVrms— 2Vrms(变压器测试，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms | ||||||||||||
DC偏置电压源 | ------ | 0V— ±10V；0mA— ±100mA | |||||||||||
DC偏置电流源 | 0 - ±1A选件（选件TH2901），0 -±2A（选件TH2902） | ||||||||||||
DC恒定电流源 | 0mA— ±120mA用于二极管正向特性测试 | ||||||||||||
二极管测试 | 正向测试电压 | 0—9.9999V | |||||||||||
反向测试电流 | 0—99.999mA | ||||||||||||
比较器 | 10档分选,PASS/FAIL指示,档计数功能 | ||||||||||||
存储 | 内部：100组设定文件保存；U盘：500组设定文件、CSV格式测试数据、GIF格式图像 | ||||||||||||
附件
标配 | |
配件名称 | 型号 |
两端测试线 | TH26004B |
脚踏启动开关 | TH2829AX-001 |
带盒四端绝缘带锁Kelvin测试线 | TH26011AS |
