应用
■ 自动化测试系统
■ 家用电器
■ 变压器、电机
■ 电气设备
■ 电热器具
■ 照明行业
■ 新能源汽车
■ 电子元器件
■ 医疗设备
性能特点
耐压测试:AC:5kV/0-20mA DC: 6kv/0-10mA
绝缘电阻测试:1MΩ-10.0GΩ
四通道矩阵扫描,带接触检查功能,确保结果正确不漏检。
快速放电和电弧侦测功能
增强的人体保护功能:地电流检测功能自带4路双通道扫描接口，可定义成8通道
可存储20个测试步骤,4种测试模式可任意组合
999.9秒内任意设定的电压上升时间,测试时间
针对绝缘电阻有可随意设定测试等待时间
480×272点,TFT-LCD显示
全新的操作界面和人性化的面板设计
可通过U盘升级仪器工作程序
锁键盘功能
技术参数

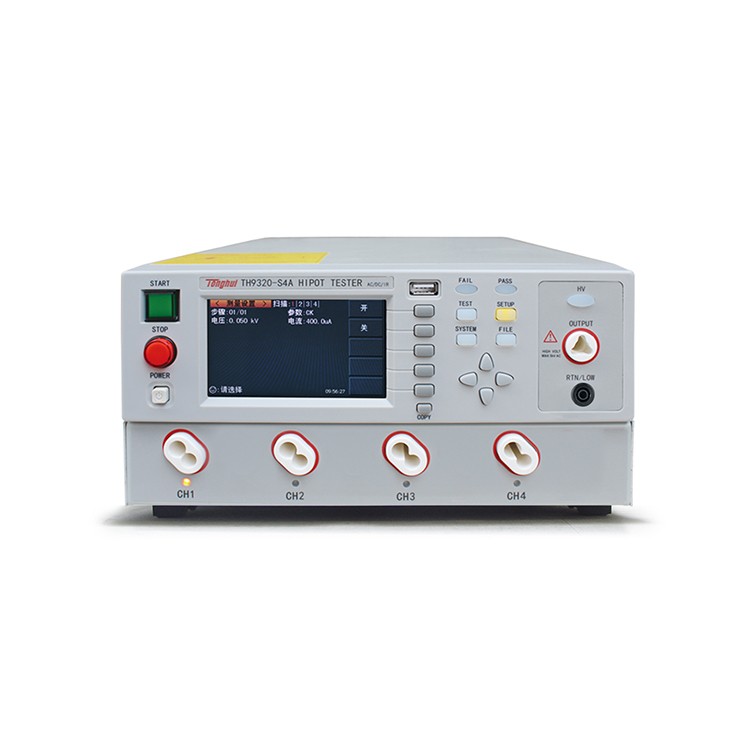

型号 | TH9320-S4A | |
扫描接口 | 4路 | |
耐压测试 | ||
输出电压 | AC | 0.10kV — 5.00kV ±2% |
DC | 0.10kV — 6.00kV ±2% | |
电流测试范围 | AC | TH9320：0 — 20.00mA ±（2%读数+5个字） |
DC | TH9320：0 — 10.00mA ±（2%读数+5个字） | |
快速放电功能 | 测试结束后自动放电（DCW） | |
绝缘电阻测试 | ||
输出电压 | 0.10kV—1.00kV ±2% | |
电阻测试范围 | 0.1MΩ—10.0GΩ | |
电阻测试精度 | 0.10MΩ—999MΩ ±10%1.00GΩ—10.0GΩ ±20% | |
放电功能 | 测试结束后自动放电 | |
电弧侦测 | ||
测量范围 | AC | 1—9级（出厂默认值为5）（对应电流20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA） |
DC | 1—9级 | |
一般参数 | ||
存储器 | 5组 | |
电压上升时间 | 0.1s — 999.9s | |
测试时间设定(AC/DC) | 0.2s — 999.9s | |
电压下降时间 | 0.1s — 999.9s | |
等待时间(IR) | 0.2s — 999.9s | |
时间精度 | ±(1%+0.1s) | |
存储器 | ||
存储器 | 5组 | |
附件
标配 | |
配件名称 | 型号 |
高压测试电缆(红色) | TH90003R |
高压测试电缆（不带夹子） | TH90013 |
高压测试电缆（带夹子） | TH90017 |
高压测试线 | TH90003C |
