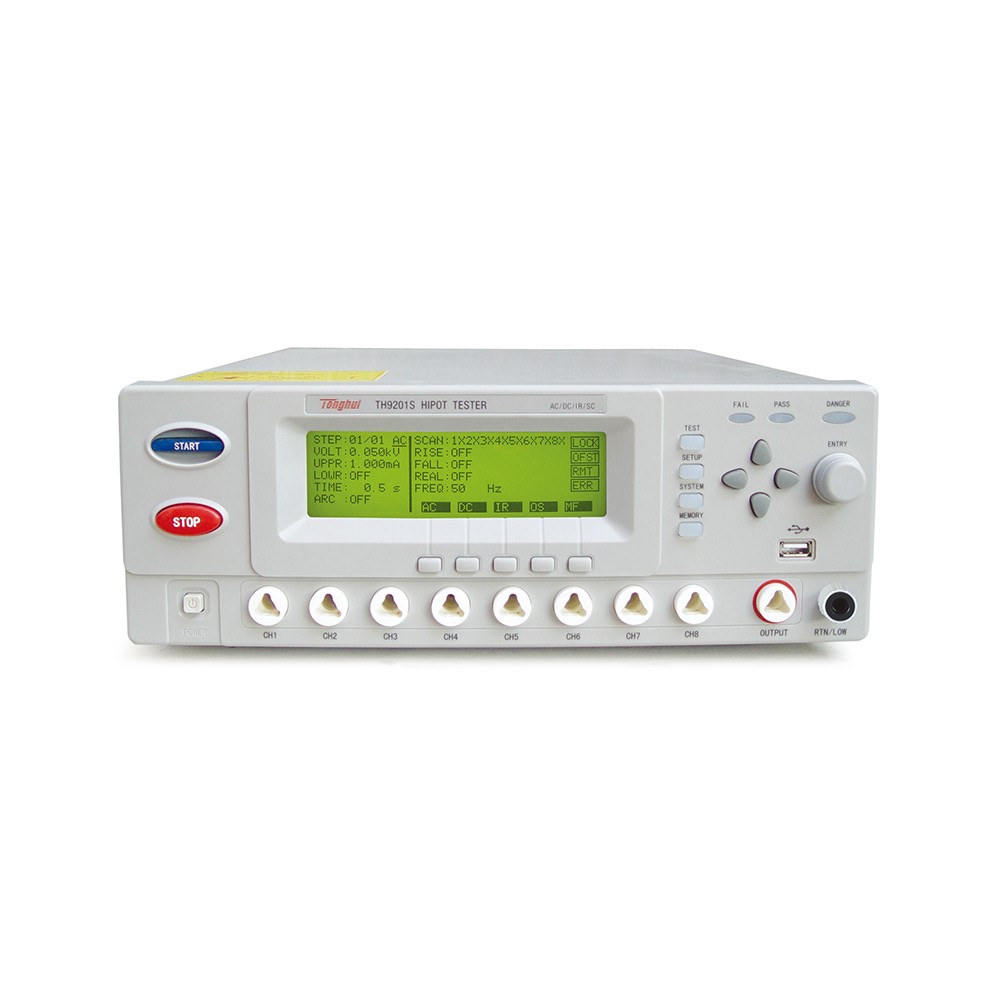

TH9201S八通道交直流耐压绝缘测试仪是一种为客户精巧设计的电气安规测试仪器。精简和紧凑的结构、成熟的技术。全新的结构和操作界面使操作和使用都更简便。包含更多实用的功能。TH9201S产品可广泛应用于变压器、设备、元器件特别是绕线元件的安全检查。
性能特点
耐压测试:AC:5kV/0.001mA-30mA DC: 6kV/0.1 uA-10mA
绝缘电阻测试:0.1MΩ-50GΩ八通道矩阵扫描
快速放电和电弧侦测功能
人体保护功能
任意设定电压上升时间，测试时间，电压下降时间
针对不同特性的负载,直流耐压电流判断等待时间
电流底数清零功能
每组可存储100个测试步骤,可以有50个组,但是总测试步骤限制在500
240×64点阵图形LCD显示
全新的操作界面和人性化的面板设计
丰富的接口Handler, RS232C、SCAN、GPIB接口(选件)
可通过RS232C自动升级仪器工作程序
技术参数
型 号 | TH9201S | ||
耐压测试 | |||
输出电压 | AC | 0.05kV—5kV ±(2.0%读数+5个字)（50、60Hz可选） | |
DC | 0.05kV—6kV ±(2.0%读数+5个字) | ||
电压调整率 | ≤(1.0% +10V)（额定功率） | ||
电流测试范围 | AC | 0.001mA - 30mA | |
DC | 0.1μA - 10mA | ||
测试精度 | ±(1.0%读数+5个字) | ||
放电功能 | 测试结束后自动放电（DCW） | ||
绝缘电阻测试 | |||
输出电压 | 0.05kV - 1kV ±(2.0%读数+2V) | ||
电阻测试范围 | 0.1MΩ-50GΩ，(电流范围在10nA-10mA) | ||
电阻测试精度 | 500V-1000V | 1MΩ-1GΩ ±(5%读数+5个字) 1GΩ-10GΩ ±(10%读数+5个字) | |
50V-500V | 0.1MΩ-1GΩ ±(10%读数+5个字) | ||
放电功能 | 测试结束后自动放电 | ||
电弧侦测 | |||
测量范围 | AC | 1mA - 15mA | |
DC | 1mA - 10mA | ||
一般参数 | |||
八路矩阵扫描器 | |||
存储器 | 50组，每组100步，总步骤数500 | ||
电压上升时间 | 0.1s - 999s | ||
电压跌落时间 | 0.1s - 999s | ||
电压等待时间 | 0.1s - 99.9s(仅直流） | ||
测试时间设定 | 0.3s - 999s | ||
接口 | |||
标配 | RS232，USB，HANDLER，REMOTE I/O | ||
选件 | GPIB | ||
