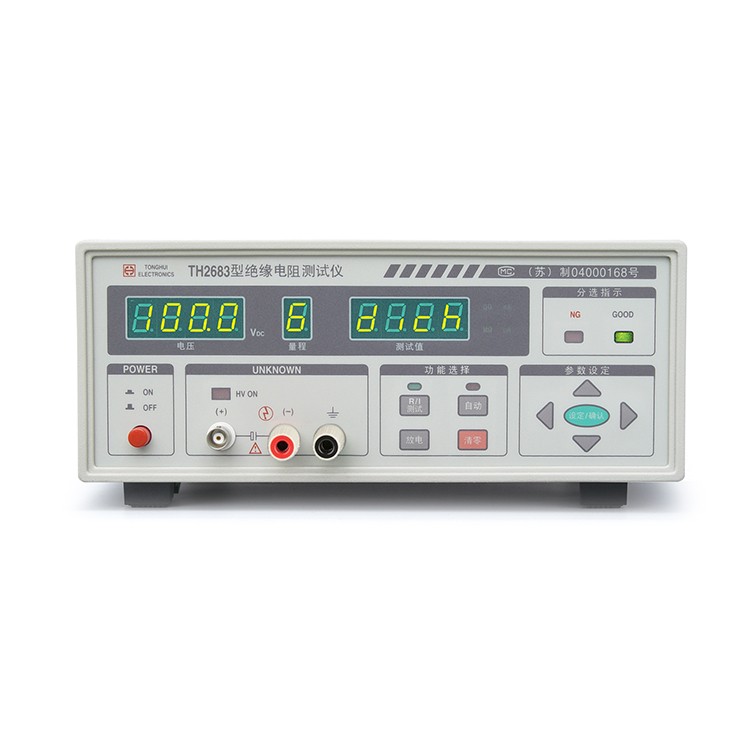

TH2683 型数字绝缘电阻测试仪是一种能快速测量电子元器件（尤其是电容）、介质材料、设备和电线电缆等绝缘性能的测量仪器。
它独具绝缘电阻/电流双测试；
绝缘阻抗、电流、测试电压档、量程档全数显，测试值均保持四位有效数字；
单片微电脑控制、所有功能程控化、智能化；
参数自动保存功能，在下次测量时免去重置的过程，以简化操作；
绝缘阻抗测量精度高达±1%；
分选输出及外单次脉冲信号输入接口，易于流水线工作；
配有通讯接口（可选），实现微机对仪器全部功能的异地操作；
仪器超强的抗干扰及抗冲击能力，测试更可靠
应用
超高值电阻器 电容器绝缘电阻、漏电 各种介质绝缘材料、设备和电线电缆 安规要求绝缘测试
性能特点
绝缘电阻测试范围: 100kΩ 一10TΩ
测试电压范围: 10 - 1000V
绝缘电阻或电流显示
智能型、微控制器控制
合格/不合格分选及讯响
Handler和RS232C(选件)
技术参数
型号 | TH2683 | |||||
测试电压 | 10V / 25V / 50V / 75V / 100V/ 125V / 250V / 500V / 750V /1000V | |||||
电压基本精度 | ±2% | |||||
电阻测量范围 | 105Ω - 1013Ω(100kΩ- 10TΩ) | |||||
各电压档下最大值（以 5 量程为准）： | 10V | 11GΩ | 125V | 140GΩ | ||
25V | 27.8GΩ | 250V | 278GΩ | |||
50V | 55.5GΩ | 500V | 555GΩ | |||
75V | 83.3GΩ | 750V | 833GΩ | |||
100V | 111.1GΩ | 1000V | 9999GΩ | |||
电流测量范围 | ≤100μA | |||||
绝缘电阻精度 | 10GΩ >R | ±2% +5 字 | ||||
100GΩ > R ≥10GΩ | ± 5% +5 字 | |||||
1000GΩ> R≥100GΩ | ±10% +5 字 | |||||
R≥1000GΩ | 不作精度要求 | |||||
量程控制 | 自动/手动 | |||||
测量方式 | 连续/外触发单次 | |||||
显示方式 | 电阻：四位有效数字电流：四位有效数字（量程段内） | |||||
测试速度 | 约 3 次/秒 | |||||
分选预置范围 | 0.100M ～ 9999GΩ | |||||
分选判别 | 合格/不合格 | |||||
讯响 | 合格（GOOD）/不合格（NG）/关 | |||||
清零 | 开路清零 | |||||
接口 | Handler 接口（标准配置）和 RS232C 通讯接口（可选） | |||||
体积（mm） | 275(W)×110(H)×330(D) | |||||
重量 | 3.3kg | |||||
功耗 | 最大 30W | |||||
电源 | 220V（±10%）/ 50Hz（±5%） | |||||
预热时间 | 约 10 分钟进入精度范围。 | |||||
