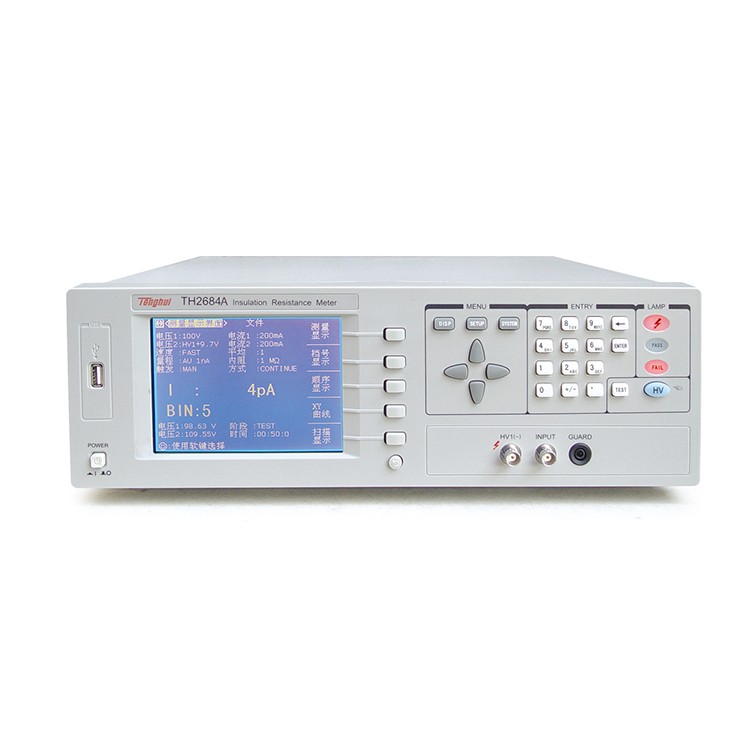

TH2684A型高精度绝缘电阻测试仪是一款能快速测量电子元器件，介质材料，设备和电线电缆等绝缘性能的智能化测量仪器。采用大尺寸的液晶，人性化的菜单布局，使用户可更方便的操作仪器。
■ TH2684A可由用户自行编程测试步骤，最多可达18步。例如，用户可编程充电，等待，测试，放电等，每个步骤最长可持续100s。
■ TH2684A标配RS232,USB DEVICE,Handler等接口。其中Handler接口为实现自动测试系统提供了方便。扫描口，则为大量元器件的测试提供了方便。用户还可以配一台扫描仪来加快元器件的测试。
应用
超高值电阻器
电容器绝缘电阻、漏电
各种介质绝缘材料、设备和电线电缆
安规要求绝缘测试
可做高压直流电源
技术参数
型号 | TH2684A |
测试输出 | |
测试电压范围 | 10-1000V，1V步进 |
测试充电电流 | 2mA，25mA，100mA |
电压精度 | 2% ± 1V |
电阻测试 | |
测量显示范围 | 10 kΩ–100TΩ |
测试精度 | IR < 1T: 2% |
电流测试 | |
测量显示范围 | 1pA - 1mA |
测试精度 | 2% ± 2pA |
量程数量 | 7 |
量程工作模式 | 自动、保持 |
响应速度 | < 50ms（量程保持） |
测试平均次数 | 1 - 100 |
连续测试间隔 | < 100ms（量程保持） |
其它 | |
充电时间 | 0 - 1000s |
测量延时 | 0 - 1000s |
源电阻 | 200Ω |
放电电阻 | 2kΩ |
工作模式 | 手动、内置的定时器、远控 |
特殊测试模式 | R-T、I-T |
比较器功能 | 四档：（三档合格，一档不合格） |
存储器 | 可保存20组仪器设定值 |
标准接口 | GPIB,（选件）RS232C, HANDLER接口输出，USB DEVICE( USB TMC and USB CDC support)， USB HOST(FAT16 and FAT32 )， 扫描接口 |
工作温度、湿度 | 10℃ -40℃，≤ 90% RH |
电源要求 | 90 - 130 V AC(60Hz) 198 - 260V AC(50HZ) |
功耗 | 250W |
体积（mm） | 400(W)×132(H)×430(D) |
重量 | 14kg |
附件
标配 | |
配件名称 | 型号 |
两端测试线 | TH26004B |
