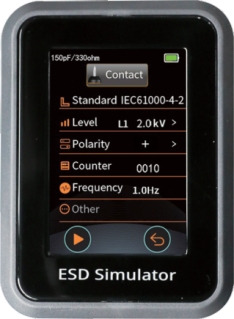

3.5英寸彩色触摸屏控制

> 测试电压最高可达17 kV

> 人体工程学设计和UI设计

> 放电模块可更换，自动识别

> 电池最长可工作18 h

> 兼容直流供电/交流供电

> 支持通过光纤通信进行远程控制

> 内置3种测试模式：标准测试、排程测试和简易测试

技术参数

电压范围

0.5 kV ～ 17 kV(±5%)

电压步进

100 V

极性

正/负/先正后负

保持时间

5 s ～ 10 s

放电电极

空气放电圆头/接触放电尖头

RC模块

150 pF/330 ohm

RC模块识别

自动识别并显示

控制方式

触摸屏，触发键，光纤远程控制

重复频率

单次/0.1

Hz/0.2 Hz/0.5 Hz/1 Hz/2 Hz/5 Hz/10 Hz/20 Hz

触发模式

手动、自动、远程控制

脉冲计数

1 ～ 9,999

排程测试

最多4个排程等级，按顺序测试

TDT计数功能

检测枪头电压低于设置电压的阈值时计数一次

自检

使用前可以使用自检功能自动校验

温湿度

内置温湿度计，可以用作记录环境和仪器保护

电压阈值

50%，60%，70%，80%，90%

电池组参数

电池类型

锂电池

模组电压

11.1 V

容量

27 Wh

电池续航时间

接触放电17 kV，1 Hz，先正后负，约14

h

接触放电8 kV，1 Hz，先正后负，约18

h

电池充电器供电电压

输入：100 V ～ 240 V，50 Hz ～ 60 Hz

输出：13 V 0.8 A

电池充电时间

约5

h（充满电自动保护）

循环寿命

300次（充放电次数）＞80%

通用参数

显示屏

3.5英寸彩屏

语言

中文、英文

自动关机功能

无操作时自动关机：5 min/10 min/15 min/30min/从不

亮度设置

0 ～ 100%

熄屏设置

无操作时自动熄屏：5 min/10 min/15 min/30min/从不

记录日志

记录最近4组试验参数

通讯方式

光纤通讯

仪器接地连接方式

4 mm香蕉插头

仪器尺寸

285 mm*85 mm*245 mm

仪器重量

约1.25

kg (含电池)

温度范围

5 ℃ ～ 40 ℃

相对湿度

20% ～ 80% RH(无凝露)

气压范围

86 kPa ～ 106 kPa

EDS MAX16标配附件

1

阻容模块150 pF/330 ohm

型号：20C150R330

2

枪头模块

型号：EDS MAX20-TM330

3

空气放电枪头

型号：EDS MAX20-AirTip

4

接触放电枪头

型号：EDS MAX20-ConTip

5

电池组（数量：2）

型号：TST231-3S1P

6

电源充电器

型号：FY1300800

7

底座

型号：EDS MAX20-BASE

8

静电枪手提箱

尺寸：420 mm(W)*185 mm(H)*350 mm(D)

重量：5.3 kg(含静电枪)

9

接地线

型号：CSX210GX2.5HJ

10

出厂报告

1份

11

操作说明书

1份

EDS MAX16选配附件

1

枪头模块2

型号：EDS MAX20-TM2000

2

阻容模块

50 pF/100 ohm

型号：20C50R100

100 pF/1500 ohm

型号：20C100R1500

150 pF/150 ohm

型号：20C150R150

150 pF/2000 ohm

型号：20C150R2000

200 pF/0 ohm

型号：20C200R0

200 pF/50 ohm

型号：20C200R50

250 pF/0 ohm

型号：20C250R0

330 pF/330 ohm

型号：20C330R330

330 pF/2000 ohm

型号：20C330R2000

500 pF/100 ohm

型号：20C500R100

500 pF/500 ohm

型号：20C500R500

500 pF/5000 ohm

型号：20C500R5000

根据用户需求定制阻容模块

3

电源转接盒

型号： EDS MAX20-ADBOX

4

直流电源

型号：EDS MAX20-DCPower

5

静电放电测试台

型号：ESDD

垂直耦合板 500 mm*500 mm*3 mm(型号：ESD-DZ)

水平耦合板 1600 mm*800 mm*2 mm(型号：ESD-CZ)

参考接地板 2700 mm*1800 mm*2 mm(型号：ESD-CD)

测试桌 1600 mm*800 mm*800

mm，全实木

接地高压电阻470 kohm*2(型号：ES470)

6

静电放电发生器校准装置

型号：ESDD-D

符合IEC 61000-4-2:2025标准要求

7

EDS 校准配件

型号：ESD - CALA

用于IEC / EN61000-4-2的波形校准，包括2 ohm 靶子/ 4GHz，同轴电缆，用户手册

8

衰减器

型号：JZ602

阻抗：50 ohm 衰减：20 dB

9

衰减器

型号： JZ603

阻抗：50 ohm 衰减：30 dB

10

抗扰度测试软件

型号：CoreLab

兼容Windows7/8/10/11操作系统。

支持以太网接口和串口通讯模式。

支持参数排程测试、测试序列，一键进行测试，操作简单。

可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。

11

静电PC通讯

型号：EDS-REMOTE

实现上位机软件对仪器的远程控制功能
