TIS 700x系列瞬变脉冲干扰模拟器将电快速瞬变/脉冲群模块3a/3b、P1/2a微脉冲模块和所需的耦合网络集成在一台设备当中。TIS700x系列模拟器能够满足国际标准和全球众多汽车制造商的标准要求,并且可由用户需要定制各种波形模拟发生器。根据型号的不同，内置耦合网络的最大电流可达到200A。具有更高的脉冲电压、频率，可以自由设定上升、下降，用于寻找被测品的敏感点，远超出标准的要求。内置耦合网络的输入与LDS 200系列、APS系列和APG系列的输出相连，可作为统一的中央被试设备输出端口。不同的模拟器均由数据总线互联、并通过以太网连接至远程PC端组成一套完整的测试系统。
特点：> 5.7寸彩色触摸屏前面板操作
> 内置电快速瞬变脉冲群发生器模块
> 内置微脉冲发生模块
> 符合ISO 7637 JASO SAE NISSAN 标准
> 内置60V、30A耦合网络（包括抛负载耦合），最大电流可达200A(200A需要定制)
> 通过CN25控制外部抛负载及电池供电模拟器
> 具有DUT电压、电流检测及过流保护功能
> 紧急停止功能
> 内置电源开关
> 以太网、RJ45接口，用于PC远程控制、打印测试报告

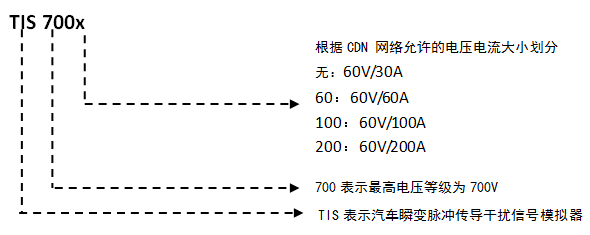

命名规则：
测试连接示意图：
技术参数 | ||
微脉冲发生器模块P1 | ||
测试电压 | 3-600 V | |
极性 | 负 | |
上升时间Tr | 0.5 μs – 1 μs 1.5 μs – 3 μs 无负载 | |
持续时间Td | 50 μs 土20%无负载 12 μs 土20% 2 Ω匹配负载 1 ms 土20% 无负载 1 ms 土20% 50 Ω匹配负载 2 ms土20% 无负载 1.5 ms土20% 10 Ω匹配负载 0.2 ms 土20% 无负载 0.3 ms 土20% 无负载 0.5 ms土20% 无负载 | |
源阻抗 | 2 Ω，4 Ω，10 Ω，20 Ω，30 Ω，50 Ω | |
试验次数 | 1-9999 | |
DUT电压监控 | 10:1 | |
DUT电流监控 | 10 A : 1 V | |
脉冲间隔 | 0.2 s-60 s (其中最小间隔根据输出电压) | |
耦合方式 | ICC,DCC (50 μs 土20%无负载波形) | |
微脉冲发生器模块P2a | ||
测试电压 | 3-200 V | |
极性 | 正 | |
上升时间Tr | 0.5 μs – 1 μs 1.5 μs – 3 μs 无负载 | |
持续时间Td | 50 μs 土20%无负载 12 μs 土20% 2 Ω匹配负载 1 ms 土20% 无负载 1 ms 土20% 50 Ω匹配负载 2 ms土20% 无负载 1.5 ms土20% 10 Ω匹配负载 0.2 ms 土20% 无负载 0.3 ms 土20% 无负载 0.5 ms土20% 无负载 | |
源阻抗 | 2 Ω，4 Ω，10 Ω，20 Ω，30 Ω，50 Ω | |
试验次数 | 1-9999 | |
DUT电压监控 | 10:1 | |
DUT电流监控 | 10 A : 1 V | |
脉冲间隔 | 0.2 s - 60 s(其中最小间隔根据输出电压) | |
耦合方式 | ICC, DCC | |
电快速瞬变/脉冲群发生器模块P3a/3b | ||
测试电压 | 25-700 V | |
极性 | 脉冲3b为正，脉冲3a为负 | |
上升时间Tr | 5ns土30% into 50 ohm负载 5 ns土30% into 1,000 ohm负载 | |
持续时间Td | 150 ns - 45/+45 ns into 50 ohm负载 150 ns - 45/+45 ns into 1,000 ohm负载 | |
源阻抗 | 50 Ω | |
脉冲个数 | 1-200 | |
脉冲群间隔时间 | 50 ms -999 ms | |
脉冲频率 | 0.1 kHz - 200 kHz | |
测试持续时间 | 1 s - 50000 s | |
耦合方式 | CCC,DCC | |
输出方式 | 直接输出 | 通过 50 ohm 同轴连接器 (适用于连接电容耦合钳的测试) |
通用参数 | ||
供电电压 | AC 110/220 V，土10%，45-65 Hz | |
环境温度 | 15-35 ℃ | |
相对温度 | 35%-85% RH（无凝露） | |
外形尺寸 | 输出电流30 A，4U机箱 | |
输出电流60 A和100 A，为6U机箱 输出电流200 A为8U机箱 | ||
重量 | 约20 kg | |
触发方式 | 自动触发、手动触发 | |
网络 | 内置耦合/去耦网络60 V / 30 A最大电流可达200 A | |
输入 | 被试设备供电 | 直流电压从APS或APG或其他直流电源输入 |
脉冲5,7 | 通过TIS 700的网络叠加脉冲5和脉冲7 | |
输出 | 从LDS200输入 | 中央被试设备输出端口 |
同轴输出端口 | 连接符合ISO7637-3标准要求的电容耦合钳 | |
随机标配 |
主机一台、说明书、检测报告、质保书、测试线、电源线、DUT电源线、接地线、用户测试程序（用户可自由编程）、标准测试程序（ISO 7637-2:2011标准等级1-4） |
选配附件 | 主要技术参数 | |
1.电流注入BCIP7637-3 | 频率范围：4kHz-100MHz | |
2.校准夹具BCICF-400 | 频率范围：DC-400MHz 特性阻抗：50Ω | |
3.100nF耦合电容DCP-100N | 容值：100nF 耐压值：200V | |
4.100pF耦合电容DCP-100P | 容值：100pF 耐压值：200V | |
5.校准电阻 PVK | 型号 | 阻抗[Ω] |
PVK 05 | 0.5 | |
PVK 1 | 1 | |
PVK 2 | 2 | |
PVK 4 | 4 | |
PVK 10 | 10 | |
PVK 20 | 20 | |
PVK 30 | 30 | |
PVK 50 | 50 | |
6.电容耦合夹V-EFTC | 耦合电容： 100pF～200pF DC 5kV | |
7.软件 | 计算机联机控制软件AUTO Lab 支持windows XP and Windows7及以上，它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序； 它能够自动/ 手动识别所连接的Auto Lab测试设备并进行自动配置； 基于模板的报告功能可以帮助用户灵活地生成测试报告。 | |
选型 | |
TIS 700 | CDN最大电流60 V/30 A |
TIS 700-60 | CDN最大电流60 V/60 A |
TIS 700-100 | CDN最大电流60 V/100 A |
TIS 700-200 | CDN最大电流60 V/200 A |
产品标准
- EN 301489-1
- EN 301489-17
- EN 300329
- EN 300340
- BMW-(Airbag ECU)
- BMW 600 13.0(Part 2)
- BMW GS 95002(1999)
- Case New Holland ENS0310
- Cummins 14269(982022-026)
- DaimlerChrysler PF-10540
- Audi(Reference vehicles)
- BMW GS 95024-2-1(2010-01)
- Chrysler CS-11809(2009)
- Chrysler CS-11979
- Chrysler DC-11224 Rev.A
- Claas CN 05 0215
- DaimlerChrysler DC-10614
- EN 301489-24
- BMW GS 95002(2001)
- GJB 181A
- ISO 7637-2:2011
- ISO 7637-3:2016
- GB/T 21437.2:2008
- EN 300342-1
- Chrysler PF-9326
