DOS-CS116高频阻尼瞬态脉冲发生器是为了满足标准GJB 151A-97 CS116、GJB 151B-2013 CS116和MIL-STD-461E/F/G CS116而专门设计的一款高端发生器。该发生器可以产生频率从10 kHz到100 MHz之间的6种阻尼正弦（余弦）波形。用于所有飞机、水面舰船、潜艇、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。
特点：
>5.7寸彩色触摸屏前面板操作
>符合GJB 151A-97、GJB151B-2013 CS116以及MIL-STD-461 E/F/G CS116标准
>10 kHz到100 MHz 六种基本频率
> 6合1输出端口，操作简便

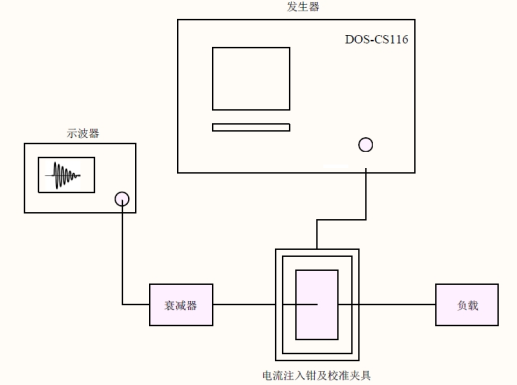

校准连接示意图：

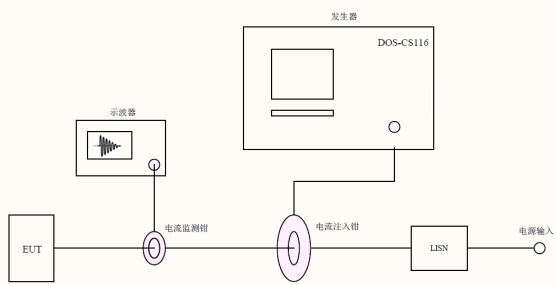

典型的测试连接示意图：
主要技术参数 | ||
振荡频率（±10%） | 10 kHz 、100kHz 、1 MHz 、10 MHz、 30 MHz 、100 MHz | |
最大测试电流 （环路阻抗100Ω） | 10kHz | ≥0.1A |
100kHz | ≥1A | |
1MHz | ≥10A | |
10MHz | ≥10A | |
30MHz | ≥10A | |
100MHz | ≥3A | |
输出阻抗 | ＜100Ω | |
阻尼因子（Q） | 15±5 | |
重复率 | 1s～9S | |
输出接口 | N型 | |
通用参数 | ||
工作电源 | AC 110/220 V，土10%，50/60 Hz（大陆地区默认AC 220 V） | |
环境湿度 | 45% ～ 75%RH（无凝露） | |
相对温度 | 15～35℃ | |
外形尺寸 | 19英寸，6U | |
重量 | 约26.5Kg | |
附件 | ||
主机、说明书、检测报告、质保书、测试线、电源线、接地线 | ||
电流注入钳及校准夹具（必选） | ||
电流注入钳BCIP-200
| 频率范围10kHz～200MHz 内径φ40mm | |
校准夹具 BCICF-200
| 频率范围10kHz～200MHz | |
注：本发生器仅匹配BCIP-200和BCICF-200及FCC相关产品。 | ||
选配附件 | ||
1. 高压同轴负载HCL 50N
| 50Ω 5W DC ～ 200MHz | |
2. 衰减器TFB 100
| 40±1.5dB 5W DC～400MHz | |
3.宽带电流监测钳TWCM-200
| 频率范围10kHz～200MHz 内径φ40mm | |
4. LISN J50
| 最大连续电流 50A 阻抗 50μH+5Ω‖50Ω | |
5. LISN J200
| 最大连续电流 200A 阻抗 50μH+5Ω‖50Ω | |
产品标准
- GJB 151A-1997 CS116
- GJB 151B-2013 CS116
- MIL-STD-461 E/F/G CS116
