技术参数

微脉冲发生器模块P1

测试电压

3 - 600 V

极性

负

上升时间Tr

0.5 μs – 1 μs

1.5 μs – 3 μs 无负载

持续时间Td

50 μs 土20% 无负载

12 μs 土20% 2 Ω 匹配负载

1 ms 土20% 无负载

1 ms 土20% 50 Ω 匹配负载

2 ms土20% 无负载

1.5 ms土20% 10 Ω 匹配负载

0.2 ms 土20% 无负载

0.3 ms 土20% 无负载

0.5 ms土20% 无负载

源阻抗

2 Ω，4 Ω，10 Ω，20 Ω，30 Ω，50 Ω

试验次数

1 - 9999

DUT电压监控

10：1

DUT电流监控

10 A : 1 V

脉冲间隔

0.2 s - 999 s (其中最小间隔根据输出电压)

微脉冲发生器模块P2a

测试电压

3 - 200 V

极性

正

上升时间Tr

0.5 μs – 1 μs 1.5 μs – 3 μs 无负载

持续时间Td

50 μs 土20% 无负载

12 μs 土20% 2 Ω 匹配负载

1 ms 土20% 无负载

1 ms 土20% 50 Ω 匹配负载

2 ms土20% 无负载

1.5 ms土20% 10 Ω 匹配负载

0.2 ms 土20% 无负载

0.3 ms 土20% 无负载

0.5 ms土20% 无负载

源阻抗

2 Ω，4 Ω，10 Ω，20 Ω，30 Ω，50 Ω

试验次数

1 - 9999

DUT电压监控

10：1

DUT电流监控

10 A : 1 V

脉冲间隔

0.2 s - 999 s(其中最小间隔根据输出电压)

耦合方式

ICC, DCC

电快速瞬变/脉冲群发生器模块P3a/3b

测试电压

18-1000 V

极性

脉冲3b为正，脉冲3a为负

上升时间Tr

5 ns土30% 50 ohm负载

5 ns土30% 1000 ohm负载

持续时间Td

150 ns - 45/+45 ns 50 ohm负载

150 ns - 45/+45 ns 1000 ohm负载

源阻抗

50 Ω

脉冲个数

1 - 200

脉冲群间隔时间

50 ms - 999 ms

脉冲频率

0.1 kHz - 200 kHz

测试持续时间

1 s - 50000 s

耦合方式

CCC,DCC

输出方式

源端口输出

BNC

电源端口输出

同轴端子

通用参数

供电电压

AC 110/220 V，土10%，45 - 65 Hz

环境温度

15 - 35 ℃

相对温度

35% - 85% RH（无凝露）

外形尺寸

TIS 100C06

输出电流60 A，4U机箱

TIS 100C10

输出电流100 A，6U机箱

重量

TIS 100C06 约20 kg

TIS 100C10 约20 kg

触发方式

自动触发、手动触发、外部触发

网络

内置耦合/去耦网络60

V / 60 A

最大电流可达100 A（需定制）

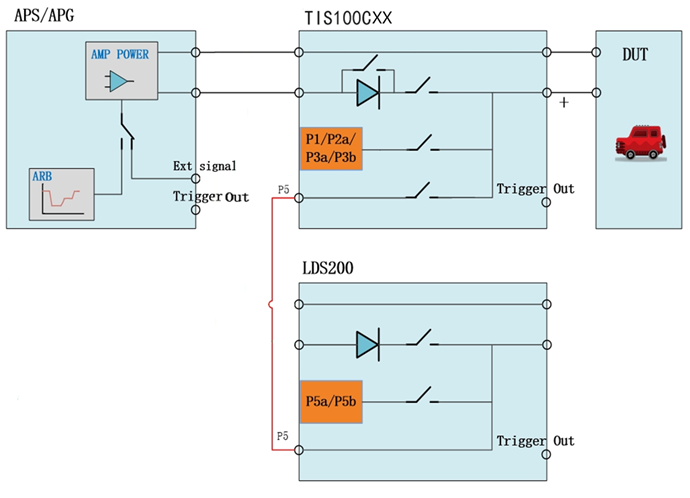

输入

被试设备供电

直流电压从APS或APG或其他直流电源输入

脉冲5,7

通过TIS100C06的网络叠加脉冲5和脉冲7

输出

从LDS200输入

中央被试设备输出端口

同轴输出端口

连接符合ISO7637-3标准要求的电容耦合钳

标配附件

主机一台、说明书、检测报告、质保书、测试线、电源线、DUT电源线、接地线

选配附件

ISO 7637-3校准附件

1.电流注入 BCIP7637-3

频率范围：4 kHz - 100 MHz

2.校准夹具 BCICF-400

频率范围：DC - 400 MHz

特性阻抗：50 Ω

3.直接电容耦合 DOC-100 nF

容值：100 nF

耐压值：200 V

4.直接电容耦合 DOC-100pF

容值：100 pF

耐压值：200 V

5.电容耦合夹 V-EFTC

耦合电容：100 pF - 200 pF DC 5 kV

ISO 7637-2校准附件

6.校准电阻 PVK

型号

阻抗[Ω]

PVK 05

0.5

PVK 1

1

PVK 2

2

PVK 4

4

PVK 10

10

PVK 20

20

PVK 30

30

PVK 50

50

其他附件

7.软件

计算机联机控制软件AutoLab，支持windows 7及以上，它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；

它能够自动/手动识别所连接的AutoLab测试设备并进行自动配置；基于模板的报告功能可以帮助用户灵活地生成测试报告。
