高频阻尼瞬态脉冲发生器DOS-CS116-9

型号：DOS-CS116-9

产品概述：

DOS-CS116-9高频阻尼瞬态脉冲发生器是为了满足标准GJB 151A-97 CS116、GJB 151B-2013 CS116和MIL-STD-461E/F/G CS116而专门设计的一款高端发生器。该发生器可以产生频率从10 kHz到100 MHz之间的9种阻尼正弦（余弦）波形。用于所有飞机、水面舰船、潜艇、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。

产品特点：

> 5.7英寸彩色触摸屏前面板操作

> 符合GJB 151A-97、GJB 151B-2013以及MIL-STD-461 E/F/G中的CS116标准

> 10 kHz到100 MHz 九种频率

> 9合1输出端口，操作简便

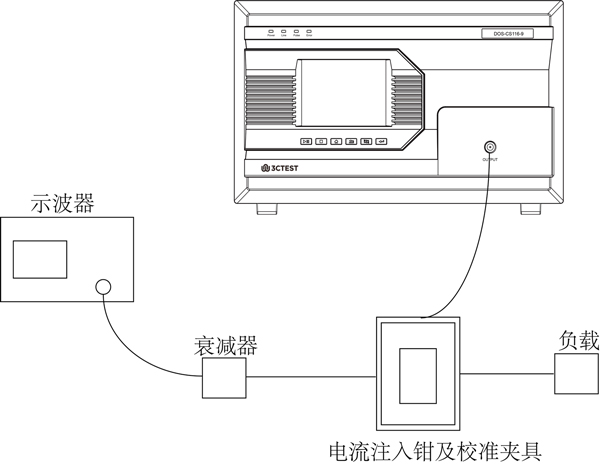

校准连接示意图：

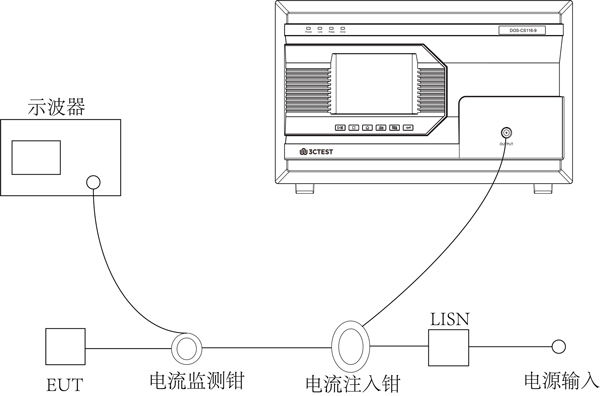

典型的测试连接示意图：

技术参数
振荡频率（±10%）	10 kHz 、30 kHz、100 kHz 、300 kHz、1 MHz 、 3 MHz 、10 MHz、 30 MHz 、100 MHz
最大测试电流（环路阻抗100Ω）	10 kHz	≥ 0.1 A
	30 kHz	≥ 0.3 A
	100 kHz	≥ 1 A
	300 kHz	≥ 3 A
	1 MHz	≥ 10 A
	3 MHz	≥ 10 A
	10 MHz	≥ 10 A
	30 MHz	≥ 10 A
	100 MHz	≥ 3 A
输出阻抗	＜100 Ω
阻尼因子（Q）	15±5
重复率	0.5 ～ 9 s
通用参数
显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V，±10%，50 Hz（±5%）
保险丝	6 A
最大功耗	200 W
机箱尺寸	620* 450*280 mm（6U机箱）
重量	约26.5 kg
环境温度	15 ℃ ～ 35 ℃
相对湿度	45% - 75%
大气压力	86 kPa - 106 kPa
