共模传导抗扰耦合网络CN 416M4N-32 (690V)
型号：CN 416M4N-32 (690V)
CN 416M4N-32 耦合网络适用于（共模传导抗扰）2线或3线线缆，其耦合共模传导抗扰电压可达到300V。严格按照IEC 61000-4-16:2015标准要求来设计。
产品特点
> 4线共模同时注入
> 快速短接开关，用于DC耦合
> 香蕉头端子信号注入
技术参数 | |
标准 | IEC 61000-4-16:2015 |
耦合频率 | 0 Hz-150 kHz ，CW波 |
线路阻抗 | 400 Ω*4（精度1%） |
耦合电压 | 300 V |
耦合模式 | 4线共模 （同时对地） |
耦合器件 | 1 μF电容器（精度1%） |
工作电压 | 最大 690 V DC |
工作电流 | 最大 32 A |
AE/EUT端口类型 | 4mm香蕉头 |
信号注入端口类型 | 4mm香蕉头 |
通用参数 | |
重量 | 约3.6 kg |
尺寸 | 360 mm×220 mm×135 mm（长×宽×高） |
壳体材料 | 铝合金 |
环境温度 | 15℃ - 35℃ (操作条件) |
相对湿度 | 45% - 75% (操作条件) |

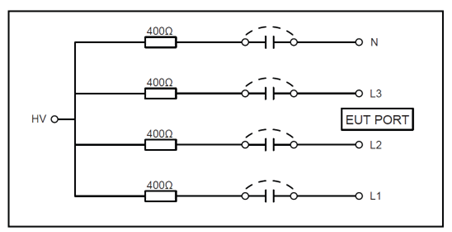

标准原理图：

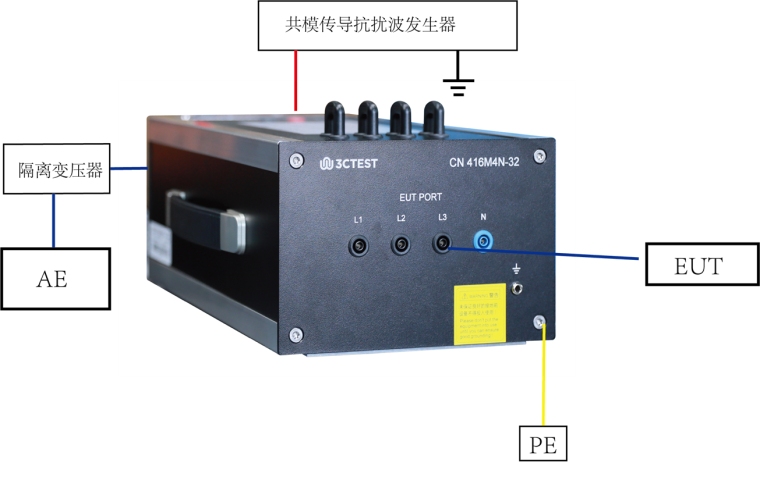

测试连接示意图：
产品标准
- IEC 61000-4-16
产品发布日期：2026.01.24
