共模传导抗扰耦合网络
CN 416M2/M3-32 耦合网络适用于（共模传导抗扰）2线或3线线缆，其耦合共模传导抗扰电压可达到300V。严格按照IEC 61000-4-16:2015标准要求来设计。产品特点：
>适用于2线或3线共模同时注入
>快速短接开关，用于DC耦合
>香蕉头端子信号注入

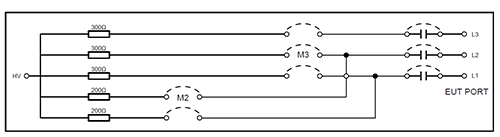

1、标准原理图：

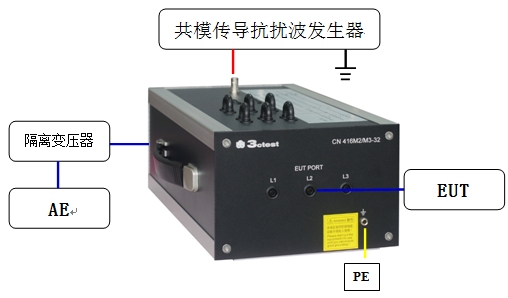

2、测试连接示意图：
技术参数 | |
标准 | IEC 61000-4-16:2015 |
耦合频率 | 0 Hz-150KHz ，CW波 |
线路阻抗 | M2/200Ω*2，M3/300Ω*2 |
耦合电压 | 300V |
耦合模式 | 2线/3线共模 （同时对地） |
耦合器件 | 1 μF 电容器 |
工作电压 | 最大 400V DC |
工作电流 | 最大 32A |
AE/EUT端口类型 | 4mm香蕉头 |
信号注入端口类型 | 4mm香蕉头 |
通用参数 | |
重量 | 约3.6 kg |
尺寸 | 360 mm×220 mm×135mm（长×宽×高） |
壳体材料 | 铝合金 |
环境温度 | 15℃ - 35℃ (操作条件) |
相对湿度 | 45% - 75% (操作条件) |
随机标配 |
测试线， 插头。 |
产品标准
- IEC 61000-4-16
产品发布日期：2026.01.24
