屏蔽线耦合去耦网络CDN 405S9
型号：CDN 405S9
CDN 405S9是适用于9芯屏蔽线耦合去耦网络。严格按照IEC61000-4-5标准要求来设计。最高试验波形等级6 kV，最高电流可达1A。
CDN 405S9屏蔽线耦合去耦网络满足一端接地屏蔽和两端接地屏蔽要求。
特点：
>最高电流可达1A
>最高试验波形等级6 kV
>适用于9芯屏蔽线耦合去耦网络
>能够满足一端接地屏蔽和两端接地屏蔽要求
>所有的插座是安全的香蕉插头，确保使用者的最大安全

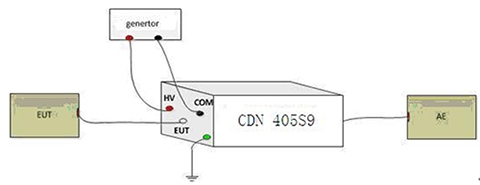

测试连接示意图：

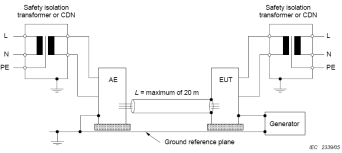

标准原理图1（屏蔽线两端接地）：

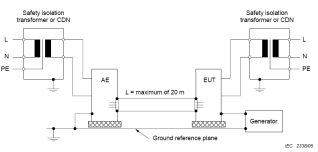

标准原理图2（屏蔽线一端接地）：
技术参数 | |
型 号 | CDN 405S9 |
标 准 | IEC/EN 61000-4-5 |
试验波形 | 1.2/50 μs (8/20 μs )，6 kV |
耦合模式 | 直连 |
传输速率 | 高达10MBit/s |
最大电流 | 1A |
EUT连接端口 | RS232 |
通用参数 | |
重量 | 约10 kg |
尺寸 | 360x220x135mm(长x宽x高) |
壳体材料 | 铝合金 |
环境温度 | 15℃-35℃（操作条件） |
相对湿度 | 45%-75%（操作条件） |
包装箱 | 纸箱 |
附件 | |
测试线 | 红、黑 |
接地线 | 黄绿 |
产品标准
- IEC 61000-4-5
- EN 61000-4-5
- GB/T 17626.5
产品发布日期：2026.01.24
