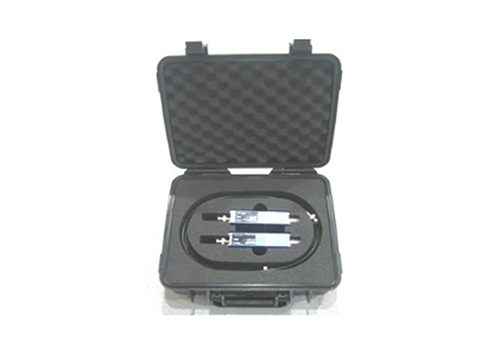

EFT脉冲群发生器校准装置
TFB500/ TFB1000脉冲群/EFT脉冲校验套件通过阻抗配比来分压和衰减高压信号，使信号波形衰减到示波器可接受的检测范围内，主要应用于工业电磁兼容领域抗扰度试验，主要用于定期对脉冲群发生器，抗扰度测试仪等测试系统本身的校验，保证发生器输出的波形正确，以保证测试系统良好的性能和测试精度，校验套件与所有脉冲群/EFT发生器兼容。TFB500/ TFB1000为50 Ω终端负载和1 kΩ终端负载，符合EN/IEC61000-4-4，可承受最高8 KV的脉冲电压，工作带宽400 MHz。
特点：
> 峰值电压最高8000 V
> 平均功率4 W
> 电压比500-1000：1可选
> 可靠性高，重复性好
> 最高带宽400 MHz
技术参数 | ||
标准 | IEC/EN 61000-4-4，ISO7637.2-p3 | |
标称衰减量 | 54 dB (TFB500)，60 dB (TFB1000) | |
标称电压比 | 500:1 (TFB500)，1000:1 (TFB1000) | |
阻抗 | TFB500输入50 Ω@ 输出50 Ω | |
TFB1000 输入1000 Ω@ 输出50 Ω | ||
输出阻抗 | 50 Ω | |
最大脉冲电压 | 8 kV | |
-3dB带宽 | 400 MHz | |
输入端口 | BNC（公） | |
输出端口 | BNC（母） | |
运行条件 | ||
运行温度 | 15-35 ℃ | |
空气湿度 | 45%-75% | |
空气压力 | R 150 T86-106 kPa | |
机械参数 | ||
尺寸 | 131×25×25 mm | |
重量 | 约140 g | |
附 件 | |
同轴测试线 | BNC/BNC 1 m 1根 |
说明书、测试报告、装箱单 | 1份 |
产品标准
- IEC 61000-4-4
- GB/T 17626.4
- EN 61000-4-4
- ISO 7637-2
产品发布日期：2026.01.24
