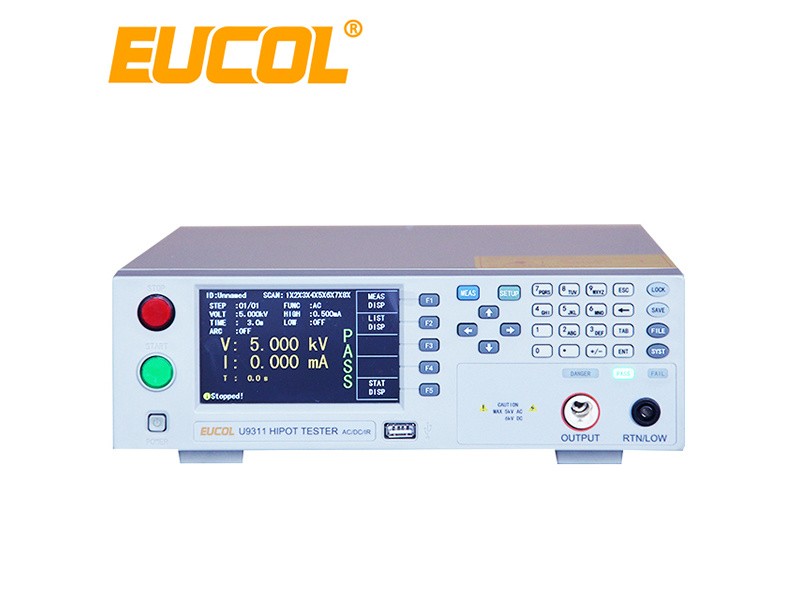

U9311/U9321系列交直流耐压绝缘测试仪是一款小功率经济型智能安规测试仪器。体积小、重量轻、外观美观、操作简便。U9311/U9321系列产品可广泛应用于家用电器、充电器/适配器、绕线元件、电器设备及元器件的安全性检查。
性能能特点Features
■ 输出功率：AC：5kV/12mA；DC：6kV/5mA（U9311系列）
AC：5kV/20mA；DC：6kV/10mA（U9321）
■ 绝缘电阻测试电压：0.05kV – 1.0kV 绝缘电阻测试范围：1MΩ – 50GΩ
■ 4.3寸TFT-LCD，可完整呈现测试结果
■ 列表扫描显示，可同屏显示多步骤测试结果
■ 电流底数清零功能
■ 快速放电和电弧侦测功能
■ 人体触电保护功能（GFI）
■ 任意设定电压上升时间,测试时间,针对绝缘电阻可任意设定等待时间
■ 可存储100个测试步骤，4种测试模式可任意组合
■ 标配PLC接口，RS232，USB接口
一般规格General Specifications
温度&湿度 | 0°C - 40°C, £90%RH | |
电源要求 | 电压 | 198V - 242V or 99V - 121V |
频率 | 47.5Hz - 63Hz | |
功耗 | ≤100 VA | |
尺寸(W×H×D) | 280mm×100mm×400mm | |
重量 | 约11kg | |
技术参数
仪器型号 | U9311/U9321 | U9311A | U9311B | |||||
耐压测试 | ||||||||
测试功能 | AC/DC/IR | AC/DC | AC | |||||
测量参数 | AC | 0.05kV-5.00kV ±（2%读数+5个字）（50、60Hz可选） | ||||||
DC | 0.05kV-6.00kV ±（2%读数+5个字） | - | ||||||
电压调整率 | ≤（1.0%+5V）（额定功率） | |||||||
电流测试范围 | AC | U9311：0.000mA –12.00mA U9321：0.000mA – 20.00mA | ||||||
DC | U9311：0uA –5.00mA U9321：0uA – 10.00mA | - | ||||||
测试精度 | ±（2%读数+2个字） | |||||||
放电功能 | 测试结束后自动放电（DCW） | |||||||
绝缘电阻测试 | ||||||||
输出电压 | 0.05kV –1kV ±（2.0%读数+5个字） | - | - | |||||
电阻测试范围 | 1 MΩ-50GΩ | - | - | |||||
电阻测试精度 | 500V-1000V | 1 MΩ- 1GΩ±（5%读数+2个字） 1 GΩ- 10GΩ±（10%读数+2个字） 10GΩ- 50GΩ±（20%读数+2个字） | - | - | ||||
50V - 500V | 1 MΩ- 1GΩ±（10%读数+2个字） | - | - | |||||
放电功能 | 测试结束后自动放电 | - | - | |||||
电弧侦测 | ||||||||
测量范围 | AC | 0mA –15mA | ||||||
DC | 0mA –10mA | - | ||||||
其他功能 | ||||||||
电压上升时间 | 0.1s –999.9s | |||||||
测试时间（AC/DC） | 0.2s –999.9s | |||||||
电压等待时间（IR） | 0.2s –999.9s | - | ||||||
时间精度 | ±（1%+0.1s） | |||||||
存储器 | 内部100组，外部500组 | |||||||
接口 | PLC，RS232C ，USB | |||||||
