HRA4080射频综合测试仪
型号：HRA4080

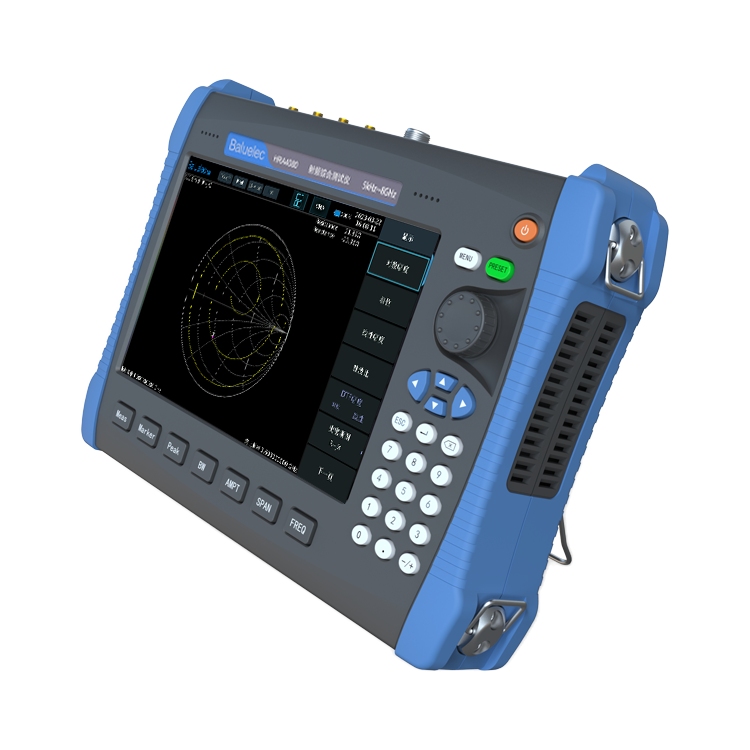

HRA4080射频综合测试仪是一款集频谱分析、矢量网络分析、天馈线测试、矢量电压表、场强测量、干扰定位、USB功率测量等功能于一体的多功能综合测试仪；采用10.1英寸LED背光高亮度显示屏，支持多点触控操作；产品测试功能全面，非常适合多种参数测试需求场合，可电池供电，体积小、重量轻、携带方便，是各种电子设备现场测试参数、工程安装调试、日常维护维修的有力工具，可广泛应用于通信、广播电视、无线电管理、电子侦测与对抗、精确制导等各领域。
 | 矢量网络分析仪 测量参数:S11、S21 多窗口测量 显示格式：回波损耗、插入损耗、驻波比、相位、群延迟、Smith图 |

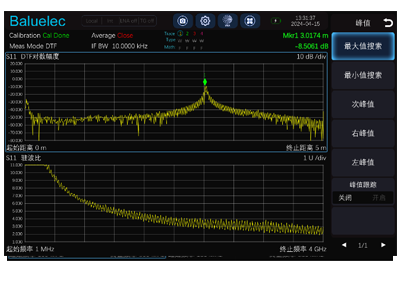

天馈线测量 DTF可以快速准确定位电缆连接器是否松紧，线缆是否异常弯折或破损 |  |

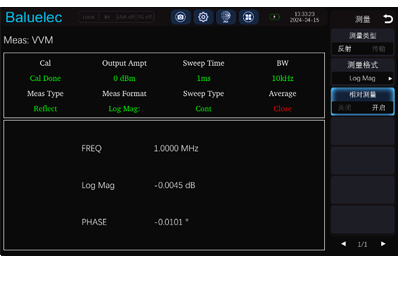

 | 矢量电压计 |

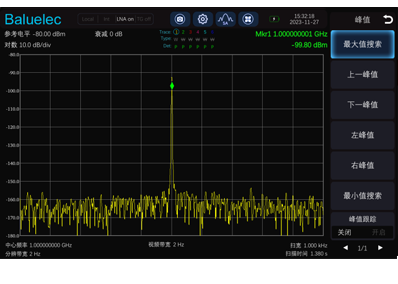

扫频频谱测量 宽频带、大动态范围 优异的小信号测量能力 高达80dB中/镜频抑制比 具备多种高级测量功能 |  |

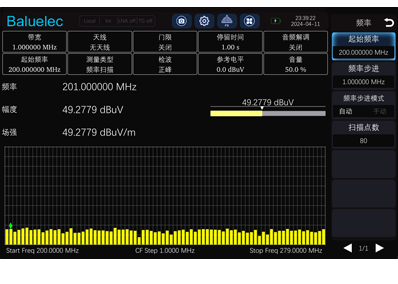

 | 场强测量 仪器用定向天线确定最大场强、用全向天线测量场强 具备定频、频率步进扫描、列表扫描等多种场强测量 内置/加载天线因子 |

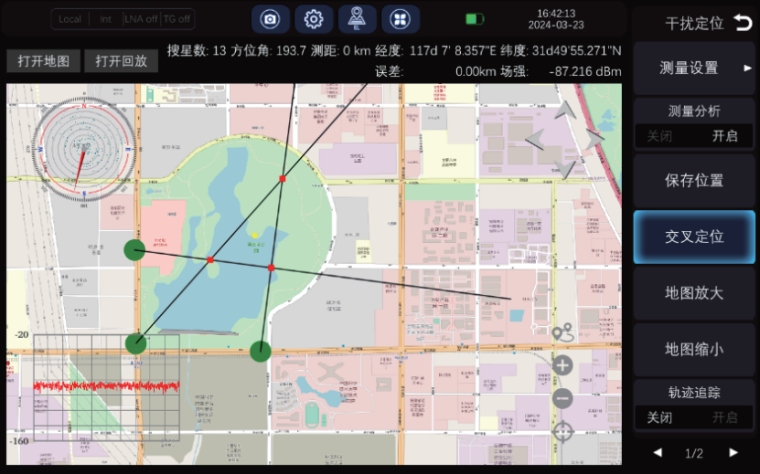

干扰分析和轨迹跟踪 √.使用三角测量法，使用带GPS/BD和电子罗盘的定向天线，结合仪器内嵌的街道地图，捕获并确定干扰信号，有助于电信运营商或者管理 机构检测和测量干扰信号，并定位干扰源。 |
|
| 测量结果存档和远程控制 √.仪器可用.BMP格式保存屏幕截图。 √.仪器通过USB或LAN与电脑之间交换数据。 √.电脑使用SCPI指令操控、设置仪器，并且按指令要求将测试结果传导电脑。 |

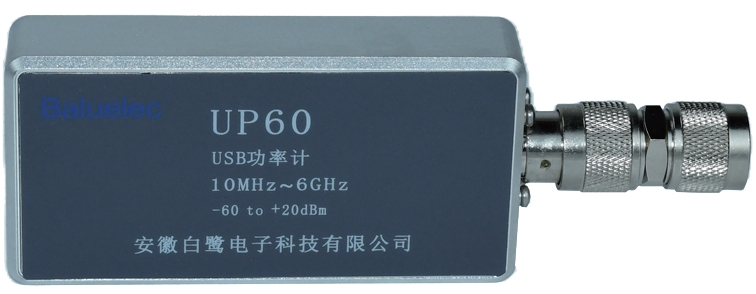

功率测量 √.外接USB功率计，准确测量信号功率 |
|
- 频率范围：5kHz～8GHz
- 测试端口：N 型阴性
- 测量参数：S11,S21
- RFout 输出功率 ：0 dBm ( 标称值 )，3 0 dB 可调
- 显示格式：回波 / 插入损耗，相位，驻波比，smith 图
- 测量点数：101～1 0 0 0，默认 201
- 电桥方向性：1MHz～8GHz
- 有效方向性：1MHz～8GHz
- 传输动态范围：1MHz～8GHz
- 校准方式:全 1 端口校准（ OSL）
- 最大测量点数:2048
| 配置 | 描述 | 订货号 |
| 射频综合测试仪主机 | 5kHz至8GHz(扫频频谱、矢网、天馈、矢量电压表、场强测量和高级测量套件） | HRA4080 |
| 标配 | CD-ROM(用户手册、编程手册) | |
| AC/DC 适配器(交流输入,+20V输出) | ||
| N/SMA-JK转接头1只，SMA-JJ电缆1根 | ||
| 选配 | 高稳时基 | HRA-OCX0 |
| 实时频谱分析 | HRA-RTSA | |
| GPS/BD导航（带GPS天线） | HRA-BD | |
| 干扰定位 | HRA-IL | |
| USB 功率传感器(10MHz～6GHz) | UP60 | |
| 模拟调制分析(AM/FM调制分析） | HRA-AMA | |
| 宽带全向天线（300MHz～7.5GHz） | OA750 | |
| 宽带定向天线(600MHz～8GHz) | DA800 | |
| 超短波手持式测向天线(9kHz～8000MHz) | SDA800 | |
| 矢网校准套件(4只SMA型阴性校准件，DC～9GHz) | CK009 | |
| 长续航电池（15000mAh，22000mAh/14.8V） | LB-15/LB-22 |
产品发布日期：2026.01.28
