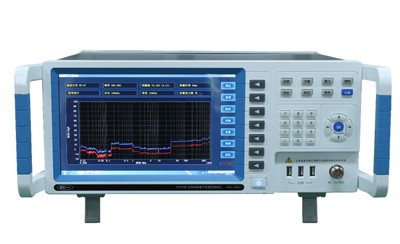

KH3938B型EMI测试接收机是全自动的无线电骚扰测试接收机是进行EMI测试的主要工具。KH3938B型接收机频率范围 9kHz-1GHz，按照:GB/T6113.101-2016等标准进行开发设计，满足兼容标准的要求，可用于功率骚扰测试、传导骚扰电压测试、1G以内的辐射骚扰测试。该接收机具有测试速度快、可操纵性强、性能稳定、测试数据处理方便等优点。
主要特点
操作方便易上手
基于Windows系统的测试控制软件平台，按照标准测试方法设计, 容易学会测量设置，操作方便，可以
外接键盘鼠标进行操作。
测试方式多样
支持单频率点测量、扫描测量、多频率点测量，其中扫描测量支持以下测试方式：
扫描方式：扫描测量、扫描测量+超标点准峰值测量、扫描****值保持，可设定扫描范围、步长、电
平门限
检波方式：峰值测量、平均值测量、峰值+平均值测量、准峰值
自定义标准限值及修正因子
支持用户编辑设置限值标准，也支持编辑和设置修正因子
支持测试数据比对
可以对两次测试数据进行比对，方便数据分析和研究。
支持自动生成测试报告
内置测试报告模板，自动生成测试报告，报告可以加入测试人员的信息，可
以直接打印书面报告也可保存电子版报告，报告格式为通用格式方便导入导出。
软件设计人性化
根据多年电磁兼容EMI测试实践，按照标准要求以及工程师使用习惯对测试软件进行人性化设计。支
持在测试过程中调整上下限值，达到很好的显示效果。还可对任意范围进行放大，更准确地观察测试
数据。丰富的帮助信息，帮助使用者深入了解接收机的各项功能。
完善的EMI测试解决方案
配合我公司生产的人工电源网络、耦合去耦合网络CDNE、天线等辅助设备，形成完整的EMI传导骚扰、
功率骚扰和辐射骚扰测试。
应用范围
KH3938B型EMI测试干扰接收机应用于电子电气设备的电磁兼容EMI干扰测试，包括传导骚扰及辐射骚扰测试，广泛应
用于工厂EMI测试整改和实验室认证。
电源EMI测试
照明灯具EMI测试
医疗器械EMI测试
汽车电子EMI测试
家用电器EMI测试
电动工具EMI传导骚然测试
辐射骚扰度测试
实验室认证测试
**电子EMI测试
性能说明(specification)
| Specification | |||||||
| KH3938B型测试接收机 | |||||||
| 频段 | 9kHz ～ 150kHz | 150kHz ～ 30MHz | 30MHz ～ 1GHz | ||||
| 测量频率范围 | 9kHz-1GHz | ||||||
| 频率分辨率 | 30Hz | 1kHz | 10kHz | ||||
| 噪声电平(前置放大器打开，CISPR带宽) | ≤-10dBmV(QP)， | ≤-5dBmV (QP)， | ≤0dBmV(QP)， | ||||
| ≤-15dBmV(AV) | ≤-10dBmV(AV) | ≤-5dBmV(AV) | |||||
| 中频带宽 | 200Hz | 9kHz | 120kHz | ||||
| 检波器前电路过载系数 | 24dB | 20dB | 43.5dB | ||||
| 检波器与指示器间过载系数 | 6dB | 12dB | 6dB | ||||
| 准峰值检波器充电时间常数 | 45ms | 1ms | 1ms | ||||
| 准峰值检波器放电时间常数 | 500ms | 160ms | 550ms | ||||
| 表头机械时间常数 | 160ms | 160ms | 100ms | ||||
| 输入接口 | 输入阻抗50W，N型母头 | ||||||
| 驻波系数 | 1.2 (RFATT > 10dB)；2.0(RFATT=0dB) | ||||||
| 检波方式 | 平均值、准峰值、峰值 | ||||||
| 电平测量范围(S/N=6dB) | (噪声电平+6dBmV) ～ 120dBmV | ||||||
| 脉冲响应特性幅度关系 | l 正弦波响应和脉冲响应误差不大于±1.5dB | ||||||
| 终端正弦波电压准确度 | ≤±2dB | ||||||
| 中频抑制比 | ≥40dB | ||||||
| 镜像频率抑制比 | ≥40dB | ||||||
| 其他乱真响应(杂散抑制) | ≥40dB | ||||||
| 屏蔽效能 | 9kHz-1000MHz频率范围内，3V/m场强下，误差≤1dB | ||||||
| 寄生信号 | 不多于3点，电平小于30dBmV | ||||||
| 频率稳定性 | 1×10 -6 | ||||||
| 扫描方式 | 扫描测量、扫描测量+超标点准峰值测量、扫描****值保持 | ||||||
| 操作方式 | 全自动、手动 | ||||||
| 显示 | TFT彩色液晶显示 | ||||||
| 频标显示 | 频率和电平值 | ||||||
| 天线校正 | 支持，自动 | ||||||
| 输出方式 | USB接口，支持测试数据或测试报告拷贝输出、支持打印 | ||||||
| 软件 | 自带EMI干扰测试软件，测试、数据读取 | ||||||
| 供电电源 | 交流220V±10%，50Hz，消耗功率不大于70W | ||||||
| 工作温度 | -10℃ ～ +60℃ | ||||||
| 湿度 | 5～95%RH @ ≤25℃ | ||||||
| 尺寸 | 420mm×430mm×144mm | ||||||
| 重量 | 约14kg | ||||||
| 接口 | USB接口，可外配鼠标、键盘等外设 | ||||||
