现代电力电子设备的大量使用产生的非线性电流正以谐波方式影响电网并加重电网污染,并导致电容器,变压器及传输设备过载并故障,对测量,传动,计算等设备产生的严重干扰,谐振及电压畸变还造成供电事故。串联电抗器可得以改善与避免。电容器串联电抗器后谐振频率低于系统最低(一般为5次及7次),使其在工频下呈容性,以改善功率因数,而在谐振并无放大谐波之滤,良好的阻抗匹配后,电容器组可吸收谐波电流(如5次)30%-60%。

产品应用

改善电容滤波造成的输入电流波形畸变；

减少和防止因冲击电流造成整流桥损坏和电容过热；

提高功率因素,降低直流母线交流脉冲；

改善电网电压的瞬变；

·与并联连接的电容一起共同抑制或滤掉直流中纹波,以排除对负载的不利影响。

技术规格

.工作电压:220VAC-1140VAC

.工作频率:50/60Hz.

.工作电流:3A-1600A

.绝缘等级:classF,H

.使用环境:-10...+45°℃,额定值不会降低。最高可达+55°℃,在45℃以上,每升高1℃℃,额定电流降低防护等级:IP00-IP22

.最大电流:1.5x额定电流,持续60S

.噪音:<65dB

.温升:<85K

.抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞狐击穿(工厂测试)

.绝缘电阻:1000VDC绝缘阻值>100MΩ

.海拔高度不超过2000米

.运行环境温度-25℃～+45℃,相对湿度不超过90%

.周围无有害气体,无易燃易爆物品

.周围环境应有良好的通风条件,如装在柜内，应加装通风设备。

产品选型

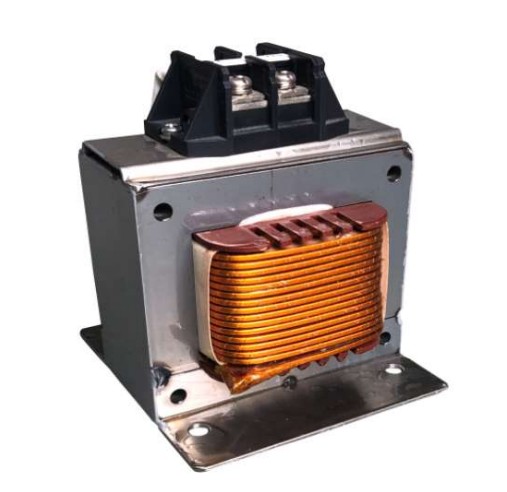

电抗器型号	DCR-0350-160U-0.4SW
图号	C
通配功率(Kw)	160
额定电流(A)	350
额定电感(mH)	0.16
L	225
W	215
H	275
L1	150
W1	122
a*b	11*18
绝缘等级	F、H
重量(kg)	25.5

产品发布日期：2026.03.25
