一、用途

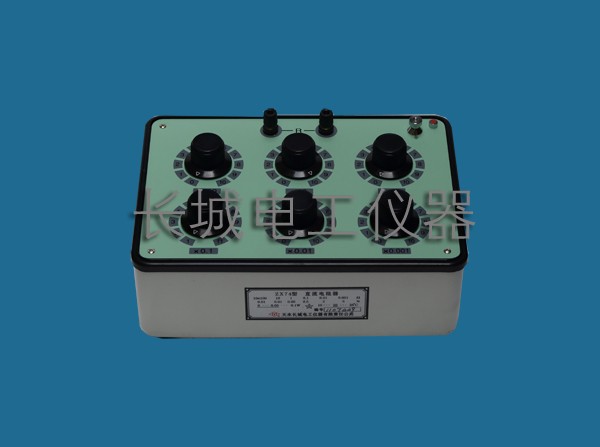

ZX74型直流电阻器为串连十进盘所组成的多值电阻器，用于直流电路中精密调节电阻，适合于工厂、学校和科研单位作电测和其它实验之用。

二、电阻器主要技术指标

一、用途

ZX74型直流电阻器为串连十进盘所组成的多值电阻器，用于直流电路中精密调节电阻，适合于工厂、学校和科研单位作电测和其它实验之用。

二、电阻器主要技术指标

1.电阻器最小阻值为0.1Ω。

2.最小步进值为0.001Ω。

3.电阻值调节范围：0.1～1111.210Ω。

4.电阻器的参考温度和标称温度应符合以下规定：

参考温度：20±0.5℃；

标称温度：20±5℃。

5.电阻器的参考湿度和标称湿度应符合以下规定：

参考相对湿度：40%～60%；

标称相对湿度：25%～75%。

6.电阻的参考功率、标称功率由表一规定。

7.温度、相对湿度及功率在参考条件下，每只十进盘的准确度应符合表二要求

表一

表二

8.功率在参考条件下，相对湿度超过参考范围，但在标称范围内，由于湿度变化引起的附加误差不超过相应一个等级指数值。

9.相对湿度和功率在参考条件下，温度超过参考范围，但在标称范围内，由于温度变化引起的附加误差不超过相应一个等级指数值。

10、相对湿度和温度在参考条件下，功率超过参考范围，但在标称范围内，由于功率变化引起的附加误差不超过相应一个等级指数值。

11、阻器线路与外壳之间的绝缘电阻≥500MΩ。

12、电阻器线路与外壳之间，能经受频率为50HZ，电压为2000V的正弦波交流电压，历时1分钟不击穿。

13、外形尺寸：280×200×120mm。
