一、概述

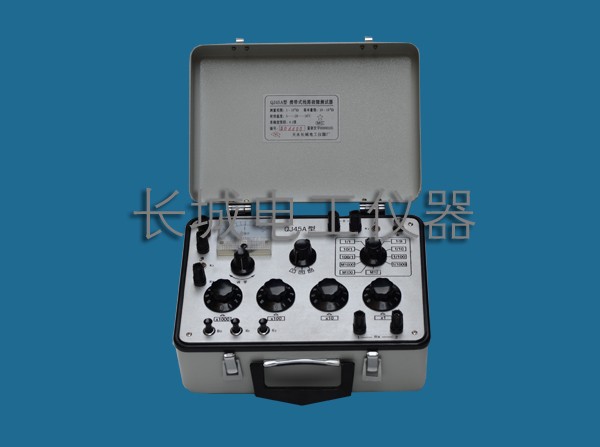

QJ45A型携带式线路故障测试器，按照中华人民共和国国家标准GB3930—83《测量电阻用直流电桥》所规定的有关技术要求制造。

二、用途

QJ45A型携带式线路故障测试器，主要以电桥测量原理组成各类回路测试线路，用以检测通讯电缆或通讯架空线等线路中的接地、混线、错接、断线等故障，并且也适宜作一般电阻的精密测量。仪器内附电源和检流计，便于现场使用。

三、主要技术指标

1、 准确度等级：0.1级

2、 仪器使用条件

a．温度参考值：20±1.5℃

b．温度标称使用范围5～35℃

c．湿度参考值：40%～60%

中华人 d．湿度标称使用范围：25%～75%

3、 总有效量程： 1～1111100Ω 。有效量程：10～10000Ω

4、 在参考的温度和参考相对湿度的条件下，电桥各量限的允许误差极限为：

RN

Elim=±C%(—— +X)

10

式中：Elim ——允许极限误差，Ω

C——等级指数

X——标度盘示值，Ω

RN——基准值，Ω

5、 电桥各量限，有效量程，等级指数和基准值见下表。

6、 电桥的工作电源为3V([R20]一号电池2节串联)，集成电路检流计工作电源为6F22—9V(1节)

7、 仪器外形尺寸：280mm×220mm×140mm

8、 仪器重量：<3kg
