一、概述

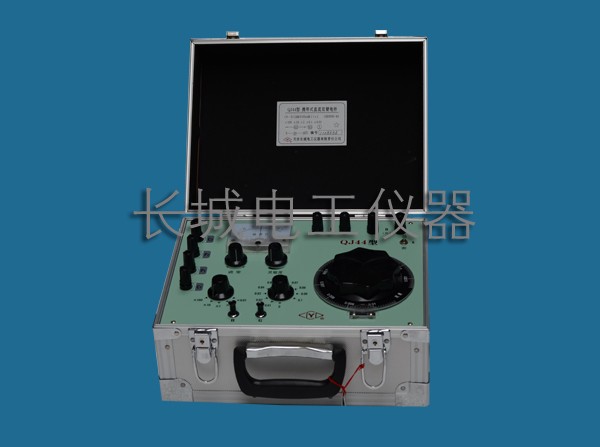

QJ44型携带式直流双臂电桥，按照中华人民共和国国家标准GB3930—83《测量电阻用直流电桥》所规定的有关技术要求制造。全量程由五个量限和步进读数盘及滑线读数盘组成。能内附工作电源，并内附集成电路检流计，故不需其它附件即可进行测量工作，适用于工矿企业、实验室或车间现场及野外工地，对直流低值电阻作准确测量。具有体积小、测量迅速、使用和携带方便等优点。为了配合外接高灵敏度检流计及大容量电源需要，电桥有外接检流计接线端钮和外接电源接线端钮。内附检流计抗震强度高，读数清晰，灵敏度可以调节。集成电路放大器稳定性好，输入阻抗高，使用电压范围宽(7V～9V)，工作电流小，电池使用寿命长(1节6F22—9V电池，可连续不间断工作10小时以上)。

二、用途

QJ44型携带式直流双臂电桥，用来测量0.0001～11Ω的直流电阻，金属导体的导电系数，直流分流器电阻、导线电阻、开关和电器的接触电阻，电动机、变压器绕组的电阻值，以及其它各类直流低值电阻。

三、主要技术指标

1、准确度等级：0.2级

2、仪器使用条件

a．温度参考值：20±1.5℃

b．温度标称使用范围5～35℃

c．湿度参考值：40%～60%

中华人 d．湿度标称使用范围：25%～75%

3、总有效量程：0.0001～11Ω(分五个量程)

4、在参考的温度和参考相对湿度的条件下，电桥各量限的允许误差极限为：

RN

Elim=±C%(—— +X)

10

式中：Elim ——允许极限误差，Ω

C——等级指数

X——标度盘示值，Ω

RN——基准值，Ω

5、电桥各量限，有效量程，等级指数和基准值见下表

6、相对湿度在参考条件下，温度超过参考温度范围，

但在标称使用范围之内，由于温度变化引起的附加误差不应超过相应一个等级指数值。

7、温度在参考条件下，湿度超过参考相对湿度范围，但在标称使用相对湿度范围之内，由于湿度变化引起的附加误差不应超过相应一个等级指数值的20%。

8、内附集成电路检流计，灵敏度可以调节。在测量0.01～11Ω范围内，在规定的电压下，当被测量电阻变化允许一个极限误差时，指零仪的偏转大于等于一个分格，就能满足测量准确度的要求。灵敏度不能过高，否则电桥不易平衡，使测量时间过长。

9、电桥的工作电源为1.5V～2V(内附电源1.5V[R20]一号电池5节并联)，集成电路检流计工作电源为6F22—9V(1节)

10、仪器外形尺寸：320mm×260mm×160mm

11、仪器重量：<5kg
