一、概述

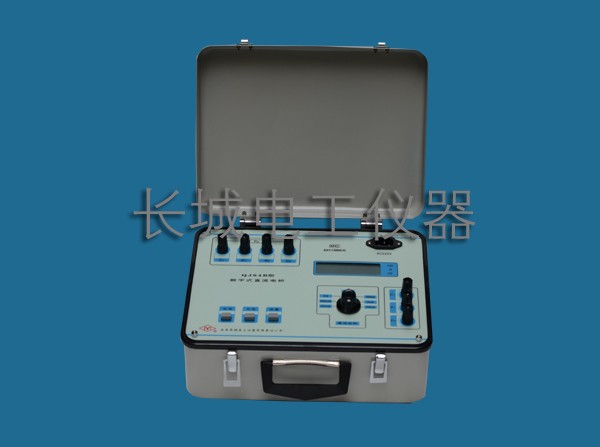

QJ84B型数字式直流电桥是传统凯尔文电桥更新换代产品，适合于实验室、工矿企业在作业现场对直流电阻作精密测量。该产品的主要特点是：

1、采用4 1/2位液晶显示，比QJ84更适合在露天或光线较强的场合使用，读数直观、清晰稳定性好。

2、内附标准电阻，不论任何场合，均可方便地对产品进行自校验，以确认测量结果的可靠性。

3、产品采用便携式结构，交直流供电，特别适合无交流电源的作业现场使用。

二、主要技术指标

1、环境条件：温度5～35℃，相对湿度25%～75%。

2、 供电电源：市电AC220V或干电池(1号电池六节)。

3、 外形尺寸：240(深)×320(宽)×160(高)㎜。

4、 重 量：约4㎏

三、工作原理

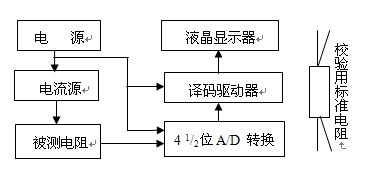

本产品的工作原理框图如下：
