测量原理

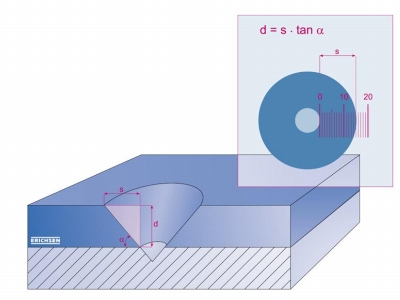

518 MC 根据标准的锲形切割原理进行测量。测量时试样以一定角度进行切割 。根据涂层切割面投影宽度，涂层厚度可以按照简单的三角函数关系计算出来，518 MC将对涂层的破坏限制在一个小锥形孔内，剖面图如下所示，通过显微镜观察涂层，可以看到几个同心圆，通过显微镜上的刻度测出同心圆间的半径差，然后乘以比例系数算出涂层厚度。

仪器介绍

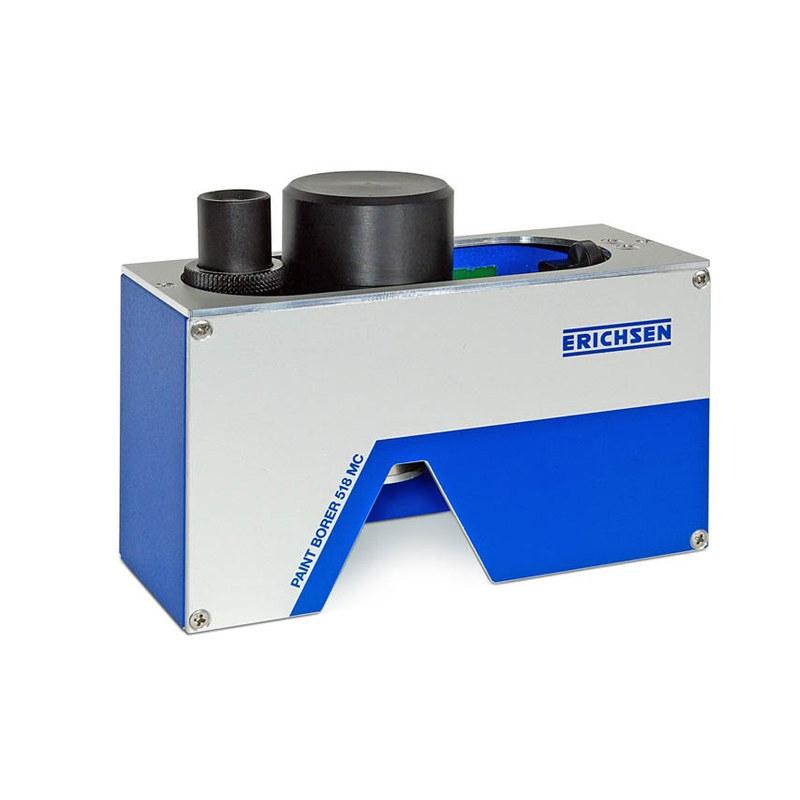

518MC是一款结构非常紧凑的仪器。所有基本的零件 – 钻孔装置,测量显微镜，样品照明和电池都包在一个坚固的外壳里。钻头和显微镜装在一个可水平滑动的滑块上，这样钻完孔后不必移动仪器可直接测量。

钻头通过弹簧装在滑块上，可以以较小的压力压到样品上，钻头压到样品上后自动转动。碳化钨钻头更换简单，有3种不同切割角度的钻头可选，适用于3种量程显微镜放大倍数为50倍，100格，分辨率1% 不受量程影响， 背面光源按钮可以设置为连续照明，并有三种亮度可选也可设为非连续照明以延长电池寿命，仪器上装有 9伏可充电电池，连接充电器可进行操作显微镜可双向测量（旋转90°即可），518MC特别适用于测量曲面样品上椭圆孔的测量。

显微镜放大倍数为50倍，100格，分辨率1% 不受量程影响。背面光源按钮可以设置为连续照明，并有三种亮度可选也可设为非连续照明，以延长电池寿命，仪器上装有 9伏可充电电池，连接充电器可进行操作。显微镜可双向测量（旋转90°即可），518MC特别适用于测量曲面样品上椭圆孔的测量。

技术参数
