德国仪力信erichsen358螺旋涂膜棒是一款绕丝式线棒涂布器，具有80mm、150mm、220mm三种涂布宽度，可涂布的湿膜厚度范围为10, 15, 20, 30, 40, 50, 60, 80, 100, 120, 150, 200 µm共12种。
产品应用
德国仪力信erichsen358螺旋涂膜棒适用于卡纸、塑料薄片、皮革、纺织品等各种柔软基底表面通常不平整或有部分隆起，用一般的刮刀型涂膜器会产生厚度不均的涂层。
测试原理
适用于卡纸、塑料薄片、皮革、纺织品等各种柔软基底表面通常不平整或有部分隆起，用一般的刮刀型涂膜器会产生厚度不均的涂层。采用螺旋涂膜器可解决这个问题。当涂膜器在基底上拖动时会将基底碾压平整。涂膜器上螺纹形成的沟槽用来产生指定厚度的膜(图5)。理论膜厚由螺纹间隙决定。涂膜器安装在一个带把手的支架上，耐腐蚀。
1、涂层厚度主要分为三种：理论湿膜厚度、实际湿膜厚度和干膜厚度。
理论湿膜厚度即是涂膜器刃口到涂膜平面间矩。然而，当涂膜器在基面上进行涂膜时，由于材料流动性和涂膜速度的作用，膜层会产生一定的剪切现象，从而导致实际湿膜厚度比理认值小(一般为理论值的60～70%，经干燥后膜层体积缩小，干膜厚度约为实际湿膜厚度的40～50%)。
2. 使用棒型涂膜器时，如果储料宽度较用于进行涂膜的间隙(即涂膜器与基面存在间隙的部分)宽度宽涂膜层边缘部分将比原期望值增加一个无法控制的增量，进而给理论湿膜厚度带来误差。而ERICHSEN涂膜器消除了这种不精确度的根源。
erichsen358螺旋涂膜棒系列型号

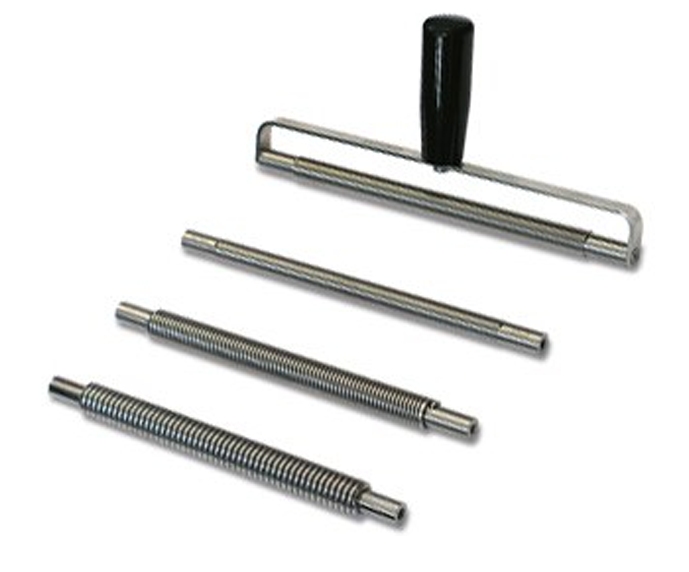

| 一套358包括有一个带把手的支架和4根螺纹滚柱，可在订货时注明厚度要求(有10, 15, 20, 30, 40, 50, 60, 80, 100, 120, 150, 200 µm共12种供选择，奉送便携箱)。 | |
整套带 4根螺纹滚柱 | 尺寸 (W×H×D) |
宽 80 mm | 20×85×124 mm |
宽 150 mm | 20×85×194 mm |
宽 220 mm | 20×85×264 mm |
可选附件 | |
附件／备用件 | |
单螺纹滚柱 | 宽 80 mm |
单螺纹滚柱 | 宽 150 mm |
单螺纹滚柱 | 宽 220 mm |
带把手支架 | 宽 80 mm |
带把手支架 | 宽 150 mm |
带把手支架 | 宽 220 mm |
可选配件
|
|
|
技术参数
型号 | erichsen358-150 |
生产工艺 | 绕丝式 |
湿膜厚度 | 10/15/20/30/40/50/60/80/100/120/150/200µm |
直径 | 20mm |
涂布宽度 | 150mm |
手握宽度 | 22mm |
材质 | 不锈钢 |
