德国仪力信Erichsen548通用型测厚仪采用标准的楔形切割方法进行测量，可测量钢铁基体上的非磁性覆层、有色金属上的绝缘覆层以及绝缘基体上的有色金属覆层。该测厚仪配备高精度旋转/滑动轴向轴承装置，适用于硬易碎的产品，可防止由于钻头偏离中心轴而导致的材料破裂。操作简便，可用于实验室或现场使用，通过配件可适应不同形状和大小的样品。具备宽广的测量范围和多种钻头选择，适用于多种应用场景。

erichsen548测厚仪测量原理：

通过进行标准的楔形切割方法进行测量。在这种情况下，试样以一个规定的角度进行切割。通过切割面的投影宽度利用简单的几何关系可计算出涂层的厚度。将涂层的破坏控制为一个非常小的锥形孔如图所示。在测量显微镜中，可见一系列的同心圆，使用测量显微镜测量同心圆的半径差值，再乘一个已知系数便可计算出膜厚。

特别对钻孔敏感的产品，主要是硬易碎的产品，这些产品可能因钻头的少许偏离中心轴，使材料在切割边缘可能破裂甚至脱落，导致用显微镜测量时界面难以判断。

erichsen548测厚仪 测量方法 ：

用标记笔作一个比较标记，将钻头直接对准测试位置将钻头直接对准测试位置使用支架时，将样品上的测试点放到钻头下面，然后旋转压板将其固定。在样品上钻孔直到基材为止利用显微镜结合刻度系数进行测量。判断样品的形状是否可以使用548进行测量决定于是否使用钻孔支架。

548将518S的应用进行了扩展，特别对钻孔敏感的产品，主要是硬易碎的产品，这些产品可能因钻头的少许偏离中心轴，使材料在切割边缘可能破裂甚至脱落，导致用显微镜测量时界面难以判断。其配备了高精度旋转/滑动轴向轴承装置，其虽然可以沿电源线的长度移动，不过还是一种实验室仪器，它可以放在手中使用，或与测量支架结合使用，支架属于标准配置。相应的显微镜未装在主机上，与518S不同，但可以单独购买。如果需要可以作为一个独立仪器，例如评估油漆破坏程度，腐蚀蠕变、孔等，由于没有显微镜548外观为细长形。

erichsen548测厚仪技术指标：

主机

尺寸：（高×宽×深）145×70×40mm

净重：约600g

钻头转速：约500转/分

主电源（插入式）（100-240）VAC(47-63)Hz

德国仪力信 (Erichsen)T518S&548型NO漆膜检验仪

电源（插入式）18VDC/0.8A

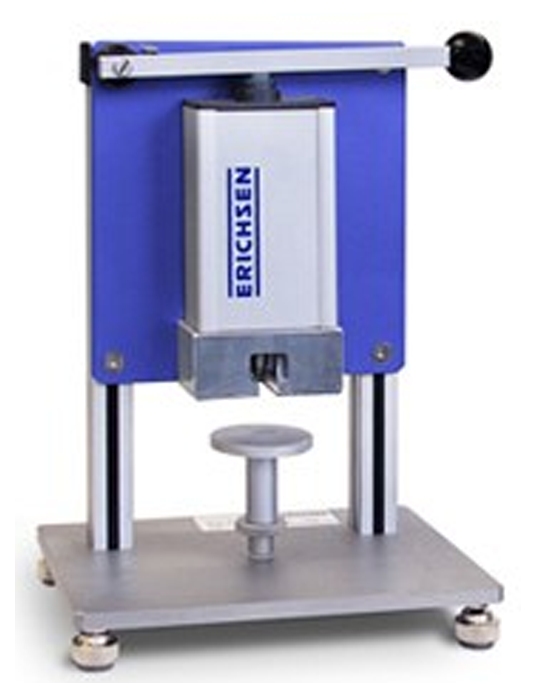

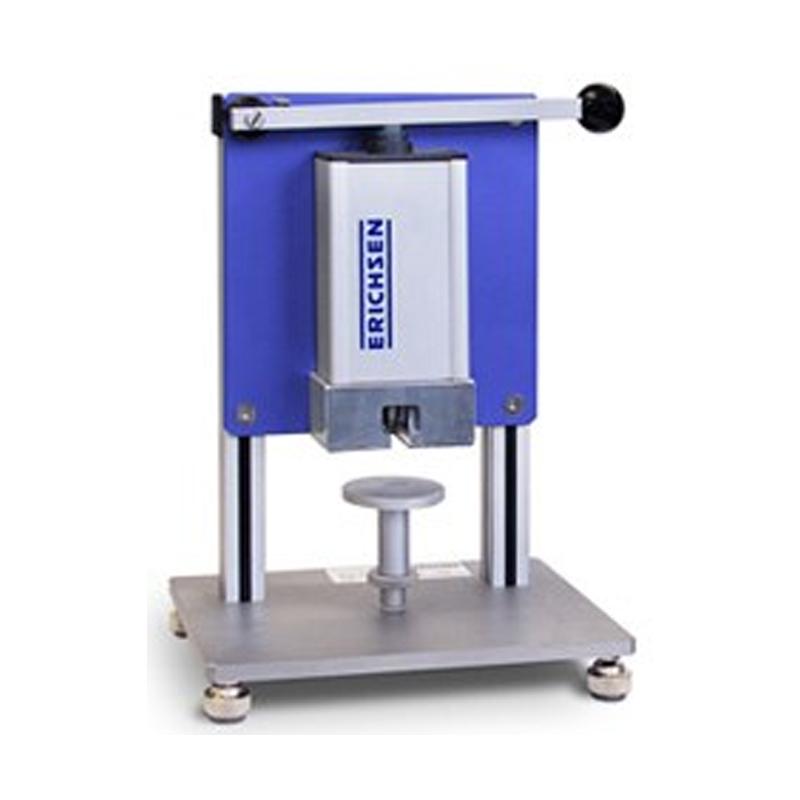

钻孔支架

德国仪力信 (Erichsen)T518S&548型NO漆膜检验仪

尺寸：（高×宽×深）280×190×120mm

净重：约3.2kgs

测量显微镜（456-50）

尺寸：（高×宽×深）105×130×40

净重：150g

放大倍数：50

518S和548钻头

技术参数
