产品描述
JW1630外置探头光功率计通过远程探内的大面积检测器提供精确的功率测量，可用于灵活定位。其功能包括从100μs到1s的平均时间设置，自动功率量程，最小值和最大值监控，并记录多达2万个样本。光纤适配器可用于常见的连接器类型，包括MT带状光纤连接器和裸纤夹具。D型适配器为磁性固定型，方便快速更换适配器。探头还包括一个可拆卸的适配器环，用于螺纹型适配器。可选用带温控的探测器件，使得测试数据更加稳定、准确。
产品特点
1)支持RS232串口通信，支持实时快速通讯；
2)模块可独立与上位机通信，使用简单；
3)测试动态范围大；
4)测试范围可选；
5)存储深度20000个数据点；
6)采样速率最高10Ksps，采样率可设定；
7)启动快速、测量精度高；
8)支持触发存储；
9)具有模拟电压输出功能；
应用场景
光模块测试
CWDM/DWDM器件模块测试
AWG模块测试
隔离器/耦合器等光器件测试
自动化测试系统
光通信的教学与试验
光纤传感测试
技术指标：
参数 | JW1630 |
波长范围 | 850～1700nm |
校准波长1） | 850,1300,1310,1490,1550,1625nm |
探头类型2） | InGaAs |
探测器大小3) | Φ2mm |
测量范围4) | A:+10～-80dBm C:+25～-60dBm |
线性度5) | ±0.04dB (A: +10～-50dBm) |
采样速率 | 1Ksps |
不确定度 | ±5%（A:+10～-60dBm） （C:+25～-45dBm） |
测量单位 | dBm/dB |
通信接口 | RS232 |
工作温度 | -5～+40℃ |
存储温度 | -25～+70℃ |
工作电源 | DC 9～12V |
注意（NOTES）:
1)JW1630 默认校准波长为6个；客户需要其它波长，需联系我司进行定制。
2)JW1630可选用InGaAsSiGe为探测元件，其测试的波长范围不同。用户如需测试其它波长，可参考本系列相应的产品。可选温控探测元件。
3)JW1630默认选用直径为2mm的InGaAs探测器，用户如对探测器面积有要求，可参考本系列其它产品或联系我公司。
4)JW1630测量范围与选用的探测器有关，客户可根据实际应用定制其它动态范围的光功率计模块。
5)线性度指标是在20～25℃室温下，平均时间设置为1mS时测得。

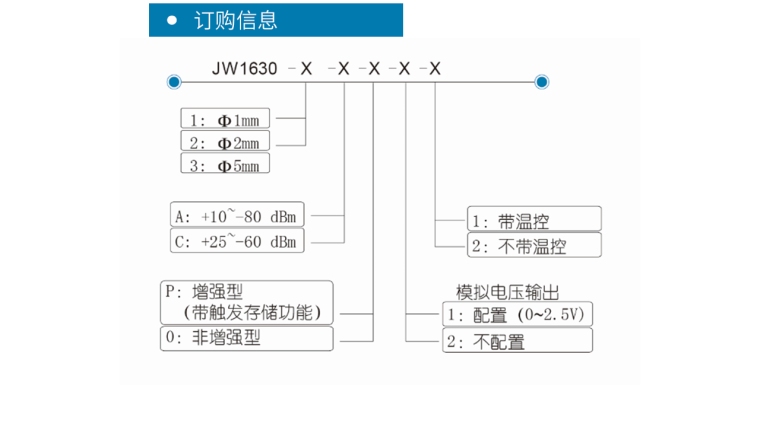

选型：
