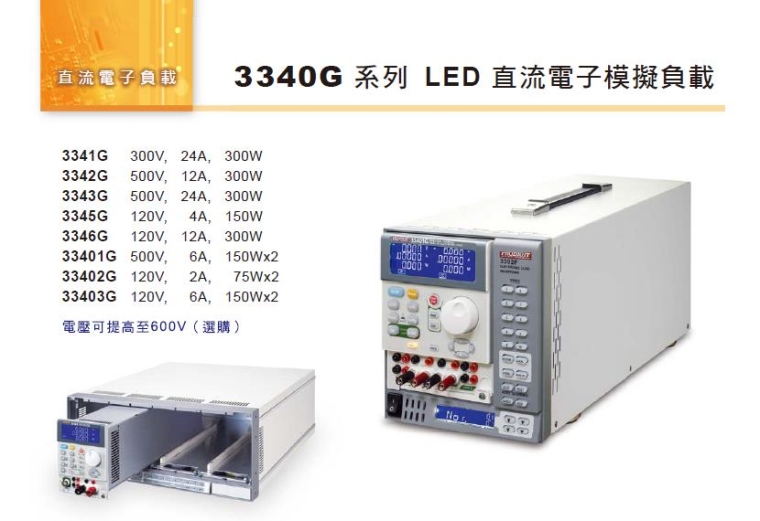

产品简述

• 每个3340G系列模组均有独立的控制及显示面板、LED/定电流/定电阻/定电压/定功率/动态模式，配合3300G机框上的150组 储存/呼叫 记忆，能有效地控制所有负载的设定，更可透过RS232、Ethernet、USB和GPIB等介面进行远端控制。

• 以外接Relay的方式做短路测试（备有短路专用治具板可供选购），并可设定短路时间及量测短路电压。

• 内建的调光控制讯号输出，方便于LED driver的PWM调光（Dimming）测试。

• 透过LED模式，设定顺向偏压（Vd）及导通电阻（Rd），即可模拟LED的拉载特性。

• 可设定的吃载/停止吃载（LOAD ON/OFF）电压点及良/不良（GO/NG）的比较判断功能、电压极性显示可正可负及150组 储存/呼叫 记忆，使得负载更适用于各种不同的应用。

• 多达150组测试参数及状态的储存功能，让其可根据自动测试(auto sequence)需求，随时将储存记忆调出来任意使用。

• 如何使用3340G / 33430G 系列 LED直流电子模拟负载来测试LED Driver

产品特点

• **LED Driver测试的LED模式负载

• 定电流、定电阻、定电压、定功率、LED及动态操作模式

• 模拟LED顺向偏压（Vd）及导通电阻（Rd）

• 不只CC、CR、CP mode具备并联操作功能，CV mode亦具备并联操作功能。

• 响应快速，可供PWM调光测试

• 内建调光控制所需之控制讯号

• 以外接Relay的方式做短路测试（内建控制Relay短路之驱动电路）

• 5位之数位电压，电流以及功率表

• 过电压、电流、功率及温度保护

• 须安装于机框3302G 〔单组框〕、3305G〔双组框〕或3300G［四组框〕上，且机框上具有150组 储存/呼叫 记忆

• 电压可提高至600V（选购）

• 可选用介面：GPIB、RS232、USB、LAN

• 9923负载电流波形产生器提供电池实际放电电流波形之模拟（选购）

• 3345G & 33402G的功率输入调光频率可达25KHZ，是市场上速度最快、频宽最宽的电子负载

• 3345G & 33402G的调光控制输出为DC-10KHZ

产品应用

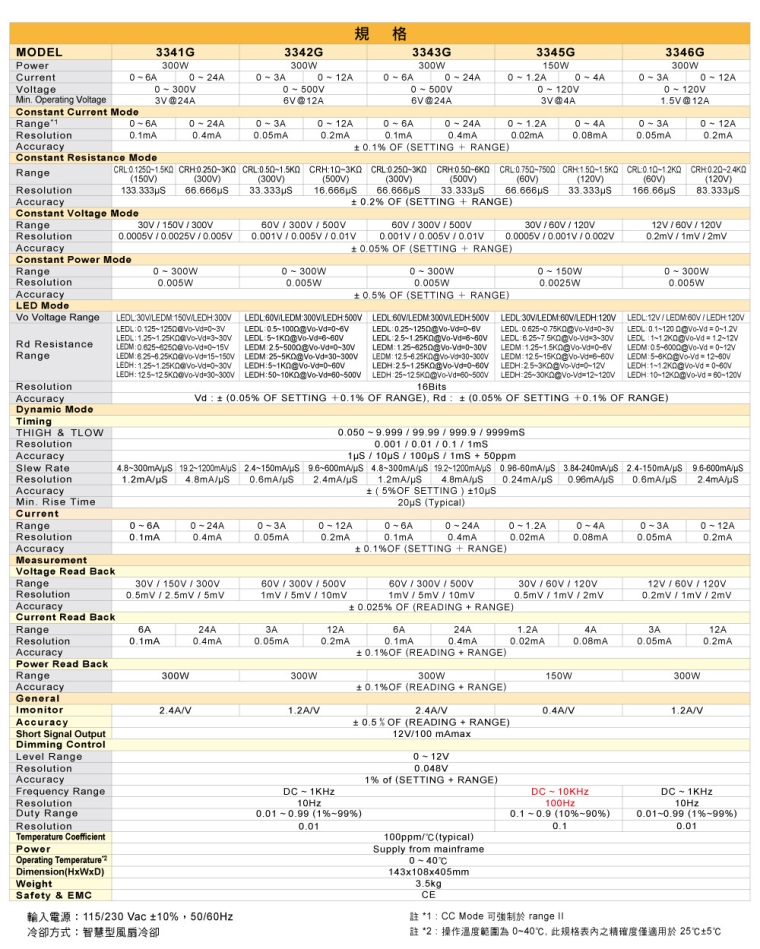

主要技术参数

订购信息
