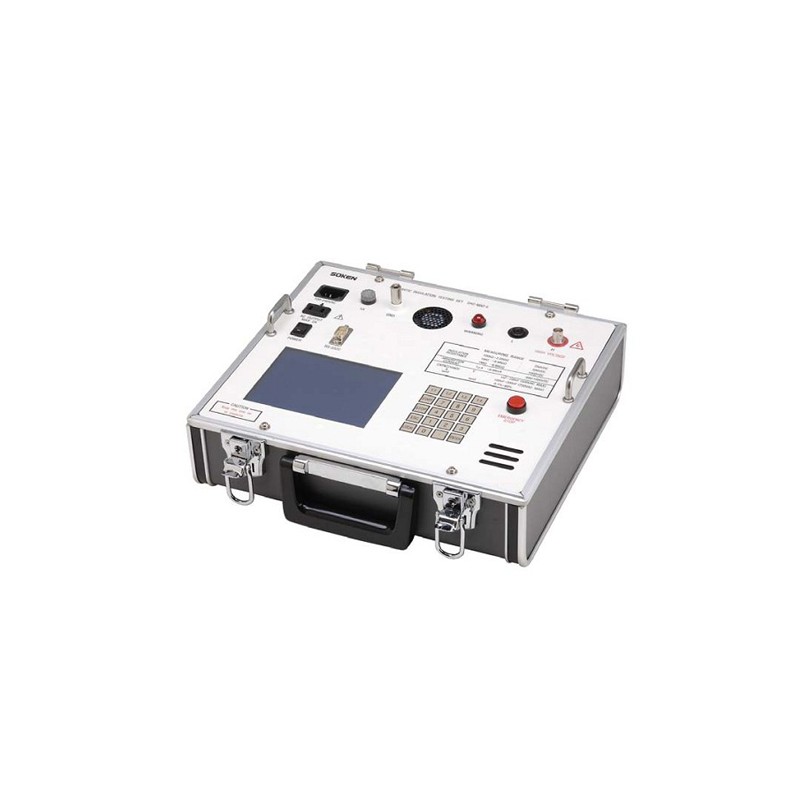

自动绝缘性能测试装置DAC-MAT-5
型号：DAC-MAT-5
本装置用于电气设备绝缘性能的综合测试。主要测试项目包括:绝缘电阻,PI特性和tanδ,整个测试过程自动简单。并可与计算机连接, 实现输出测试结果和打印。
产品特点
直流 绝缘电阻(1分值),直流吸收测试(PI)特性
交流 介质损失正切(损耗角tanδ)
产品应用
电机,变压器及其他电力设备等
技术参数
绝缘电阻测试 | |
测试电压 | DC250V 100KΩ-2.00GΩ DC500V 1MΩ-9.99 MΩ DC1000V 1MΩ-9.99 MΩ |
最小分辨 | DC250V 1KΩ DC500V 0.01 MΩ DC1000V 0.01MΩ |
精度 | 1MΩ以下±10%rdg+1digit） 1MΩ-1GΩ±（5%rdg+1digit） |
直流吸收测试(PI特性) | |
测试电源 | DC500V/1000V |
测试范围 | 1μA-9.99mA |
最小分辨 | 1nA |
精度 | ±5%rdg+1digit） |
测试时间 | 1分-10分(1分钟单位设定) |
损耗角测试(tanδ) | |
测试电压 | 100V-500V 50/60Hz |
测试范围 | 静电容量 1nF-100nF/200nF(AC250V)；tanδ0-60% |
最小分辨 | tanδ 0.01% |
精度 | 静电容量±（2%rdg+1digit）；tanδ±（0.1%+3%rdg+1digit） |
接☐ | RS232C |
电源 | 100V/200V±10% 50/60Hz |
尺寸重量 | |
主机(DAC-MAT-5) | W323 x H134xD288(mm) |
重量 | 约10Kg |
产品发布日期：2026.01.24
