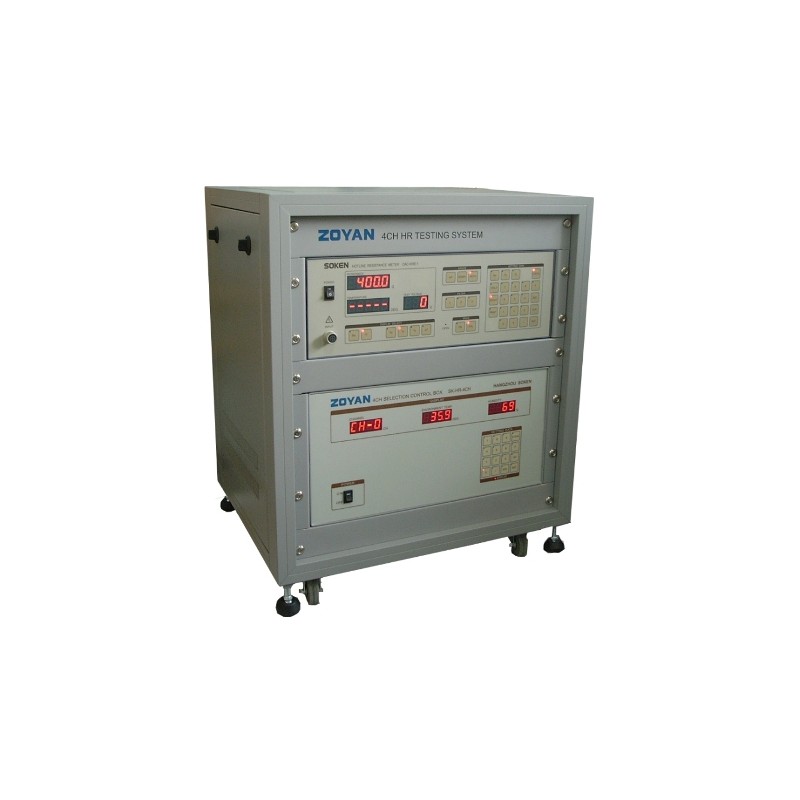

4 CH HR Testing System 是以DAC-HRE-1 (MADE IN JAPAN SOKEN)在线绕组电阻测定器为主测定器，配以SK-HR-4CH四通道切换控制器,实现4个通道切换测试的系统。通过使用HR-CS1在线绕组温升测试系统软件,实现4个通道连续在线自动测试和数据处理，效率高，数据准确。本系统配有SK-Pt100环境温度/湿度传感器，可自动读取环境温度和湿度。
产品特点
可在绕组线圈工作时带电检测。
4个通道同时测试，切换读取数据，效率高。
专用软件控制，测试智能化。
四端子测试，测量准确。
系统机柜一体化组合，适合使用移动和日程维护。
产品组成
DAC-HRE-1 在线绕组 电阻测定器
SK-HR-4CH 四通道切换控制器
HR-CS1 在线绕组温升测试系统软件
SK-Pt100 环境温度/湿度传感器
技术参数
系统硬件 | |
绕组线圈电阻测量范围 | （四通道） 0～4.000Ω/40.00Ω/400.0Ω/4000Ω |
绕组线圈电阻分辨能力 | 1mΩ |
绕组线圈温度换算范围 | -100℃～+999.9℃ |
适用在线绕组电流范围 | （内置直流切断用电容） 470μF/2A档：0A～3A 4700μF/5A档：3A～8A 47000μF/10A档：8A～23A |
传感器环境温度测量范围 | -25℃～45 ℃ |
环境温度分辨能力 | 0.1 ℃ |
传感器湿度测量范围 | 10%～95%Rh |
湿度分辨能力 | 1%Rh |
测试电压 | 最大值 AC 450V(50/60Hz) |
输入阻抗 | 约200kΩ以上(50/60Hz) |
使用电源 | AC220V±5% (50/60Hz) |
系统软件 | |
自动测试 | 按设定要求，自动完成在线测试； |
手动测试 | 软件与测试系统同步，按每步要求进行测试； |
温升曲线 | 生成温升、电阻、电压、等多个曲线； |
数据管理 | 测试数据保存于数据库，可查询、修改、分析； |
数据报表 | 根据需要可生成数据报表和最终测试结果报表。（报表内含数据曲线部分） |
尺寸及重量 | |
组合尺寸 | W(583)×H(545)×D(450) mm |
组合重量 | 约48Kg |
