一． 简介
ETCR钳形高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，便携式、钳形设计，不必断开被测线路，非接触测量，**、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
ETCR钳形高精度漏电流互感器其铁芯采用坡莫合金制造，采用双层屏蔽技术，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号，互感器的量程、输出信号、输出接口等可按客户要求订制。
二． 产品特点
1、钳形结构，不需停电不需断开被测线路，携带方便特别适合现场在线测试。非接触测量，操作方便快速**可靠。
2、采用坡莫合金铁芯、双层屏蔽技术，性能稳定精度高，抗干扰能力强，适用于复杂的干扰环境。
3、可输出电流信号或电压信号。
4、可同时把火线、零线一起钳住，即可测量电缆线及电器设备的漏电流。
5、输出接口：末端接口：BNC插头/4.0mm双香蕉插头/3.5mm音频插头/裸线抽头（选购），线长1.5m。
6、工作频率：45Hz～100KHz
7、工作温度：-15°C～50°C
8、绝缘强度：AC 3700V/rms（铁芯与外壳之间）。
9、**等级：CATⅢ600V。
10、输出方式：感应电流输出
三． 型号规格参数
型 号 | 量 程 | 分辨率 | 精度等级 | 相位误差 | 变比 | 参考负载 | 钳口尺寸 | 质量 |
ETCR016 | 0.00mA～20A AC | 0.00mA～20A AC | 1.0 | ≤2° | 800:1 | ≤120Ω | φ16mm | 138g |
ETCR030 | 0.00mA～30A AC | 0.01mA | 1.0 | ≤2° | 800:1 | ≤100Ω | 25mm×30mm | 180g |
ETCR040 | 0.00mA～40A AC | 0.01mA | 1.0 | ≤2° | 800:1 | ≤80Ω | 35mm×40mm | 190g |
ETCR068 | 0.00mA～60A AC | 0.01mA | 1.0 | ≤2° | 800:1 | ≤50Ω | φ68mm | 530g |
ETCR080 | 0.00mA～60A AC | 0.01mA | 1.0 | ≤2° | 800:1 | ≤50Ω | 80mm×80mm | 780g |

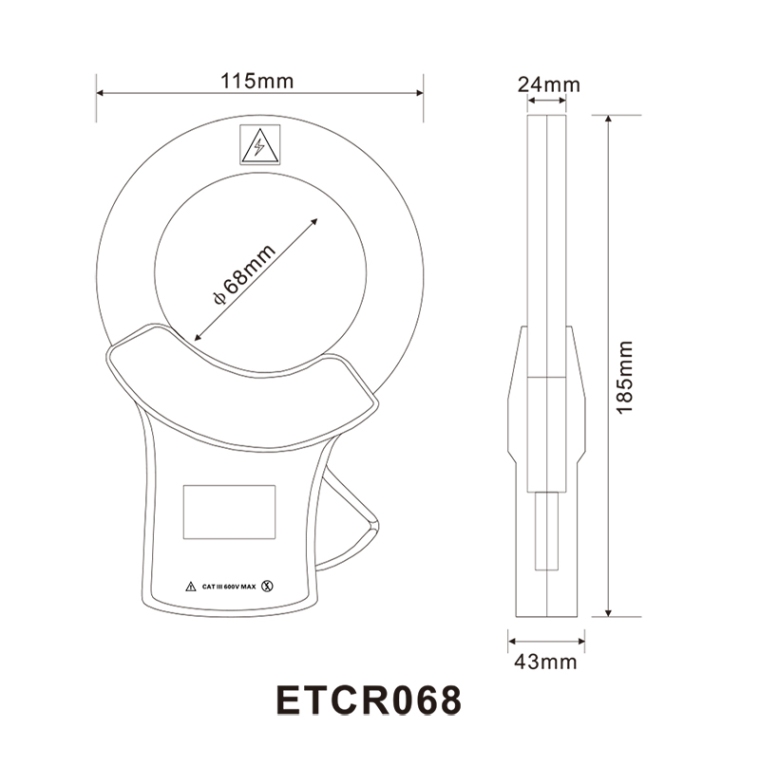

lh 四．结构尺寸
