产品型号：PM5 Gen2（是PM-5、PM-5DL升级款）
厚度范围：0.05毫米～38米（取决所配探头及功能选项）
分 辨 率：0.001 mm
应用范围：铝，钛，铜，钢，铁，塑料、碳纤维、复合材料，吸波涂层漆，橡胶、玻璃纤维等材质，如航空件，**件、电厂配电柜，汽车配件，消防器材等壁厚测量，应用领域有航空航天，实验研究，特检单位等要求精密级别高的行业。
特殊应用功能：
多层测量功能：可最多同时显示五个独立层厚度
双层测量功能：同时显示两层材料厚度，如复合金属测量（钢和不锈钢，铜和铝，银和铜等）
实时通讯功能定制：可实现上位机操控仪器，实时传输厚度，波形等参数，适用于在线测量与二次开发
这款超声波测厚仪有什么不一样?

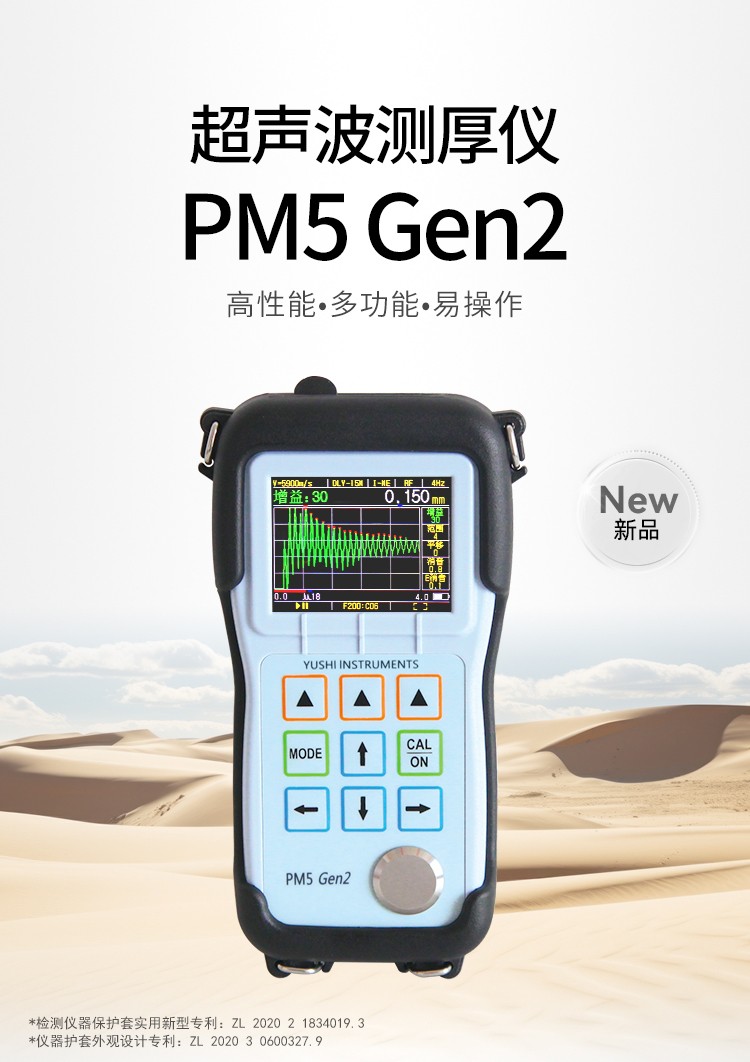

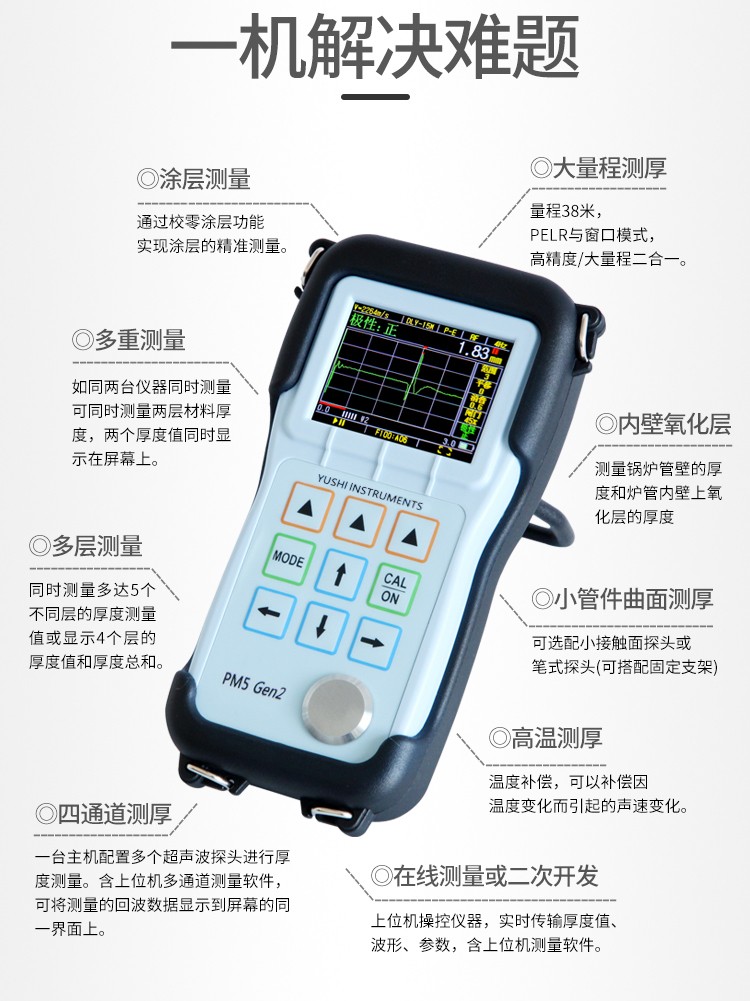

PM5 Gen2测厚仪是宇时先锋研发创新的一款带有多种标准测量功能和特殊功能选项的高级超声波测厚仪。这款便携式测厚仪使用不同频率和不同类型的单晶探头能够满足大对数测量需求。而且测量范围广，厚度从0.15mm的薄钢板，到几十米的长钢棒，甚至几十微米的薄漆层，都可以实现测量。功能齐全的PM5 Gen2是一款集多种解决方案于一体的创新型仪器，可用于几乎所有测厚应用。
PM5 Gen2超声测厚仪的标准配置有很多既强大又易于使用的测量功能，还有一些专用于某些特殊应用的选项，来解决测量难题。彩色TFT液晶显示屏大字体显示，清晰亮丽，可视性好。测厚仪的面板按键简洁，操作人员可快速进入菜单访问所有功能。仪器标配带支架的橡胶保护套，测量时提供屏幕**视角，并可以稳定放置仪器，单手即可操作。
坚固耐用，适应恶劣环境使用
PM5 Gen2超声波测厚仪外壳的设计符合IP67防尘防水等级，完全密封防止外物及灰尘侵入，可抵抗在1米深的水中浸湿30分钟，可以抵御极其潮湿或多沙尘的严酷的环境条件。
带有支架的橡胶保护套，能够很好的保护仪器，避免在意外跌落时损坏仪器。
与多种探头配合使用，测量应用广泛

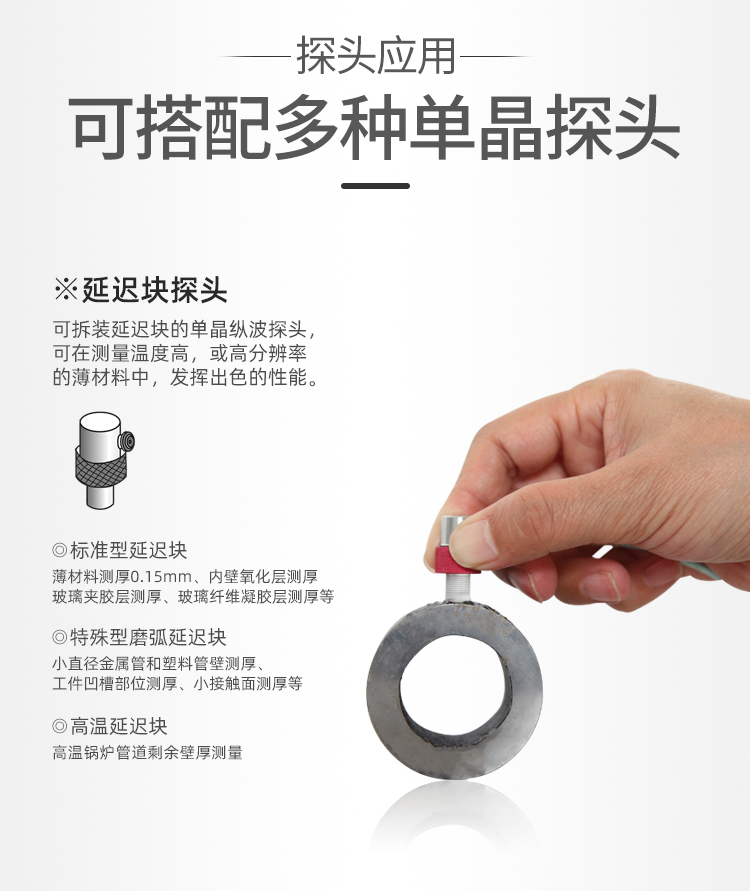

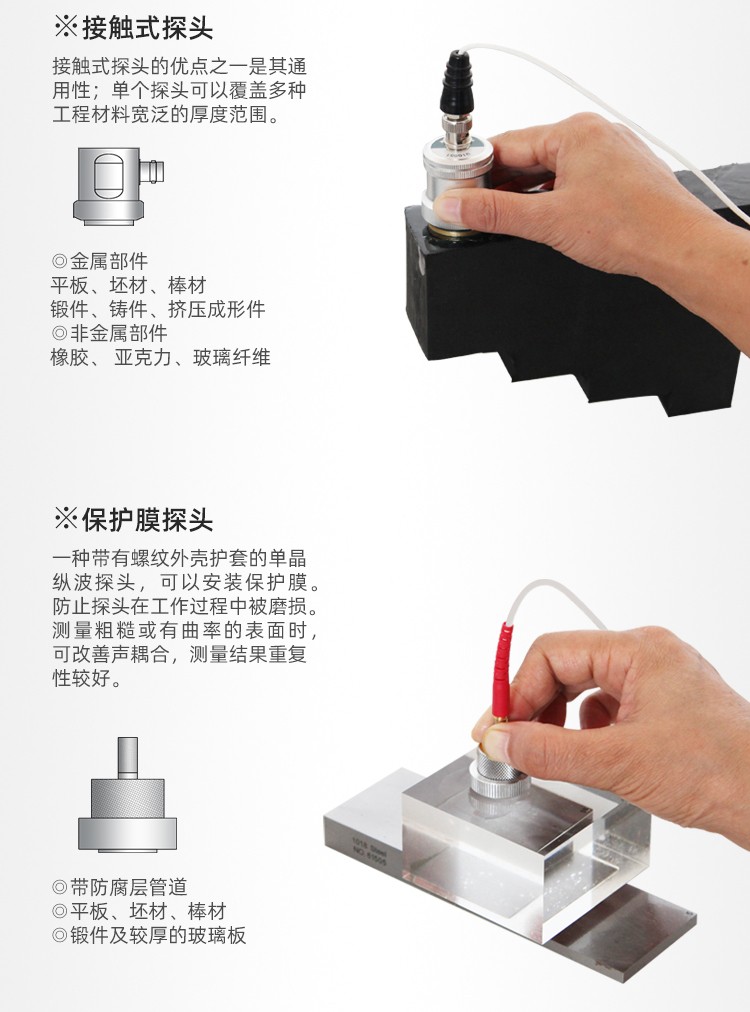

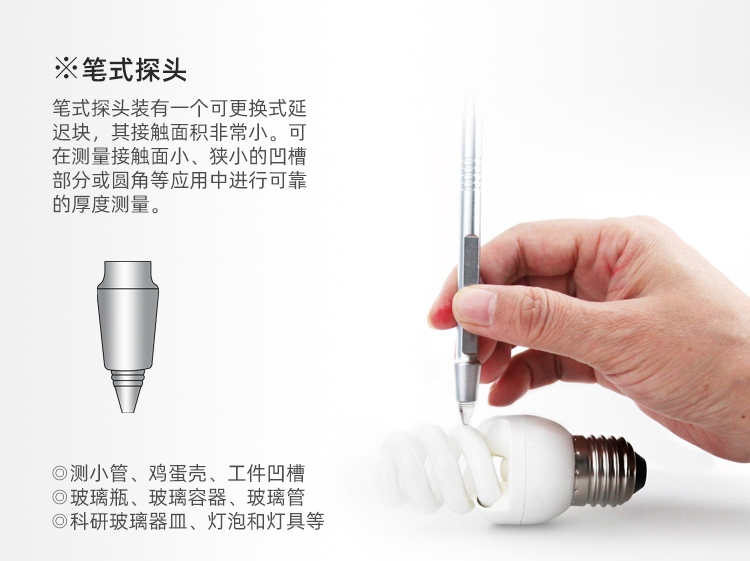

PM5 Gen2测厚使用不同频率和不同类型的单晶探头能够完成大对数测量。探头频率范围在0.5-20MHz。可搭配延迟线探头、接触式探头、保护膜探头、高温探头等。
多重测量功能

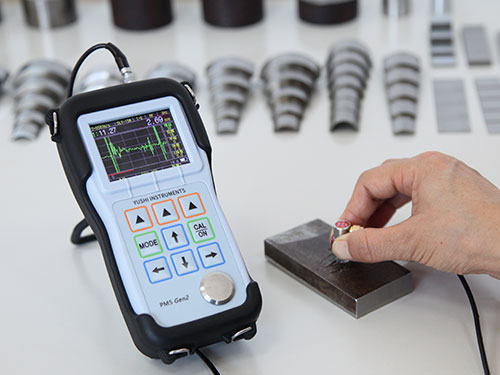

功能强大的多重测量功能，如同两台仪器同时测量。可同时测量基材和涂层材料厚度或同时测量复合材料的分层材料厚度，两个厚度值同时显示在屏幕上。

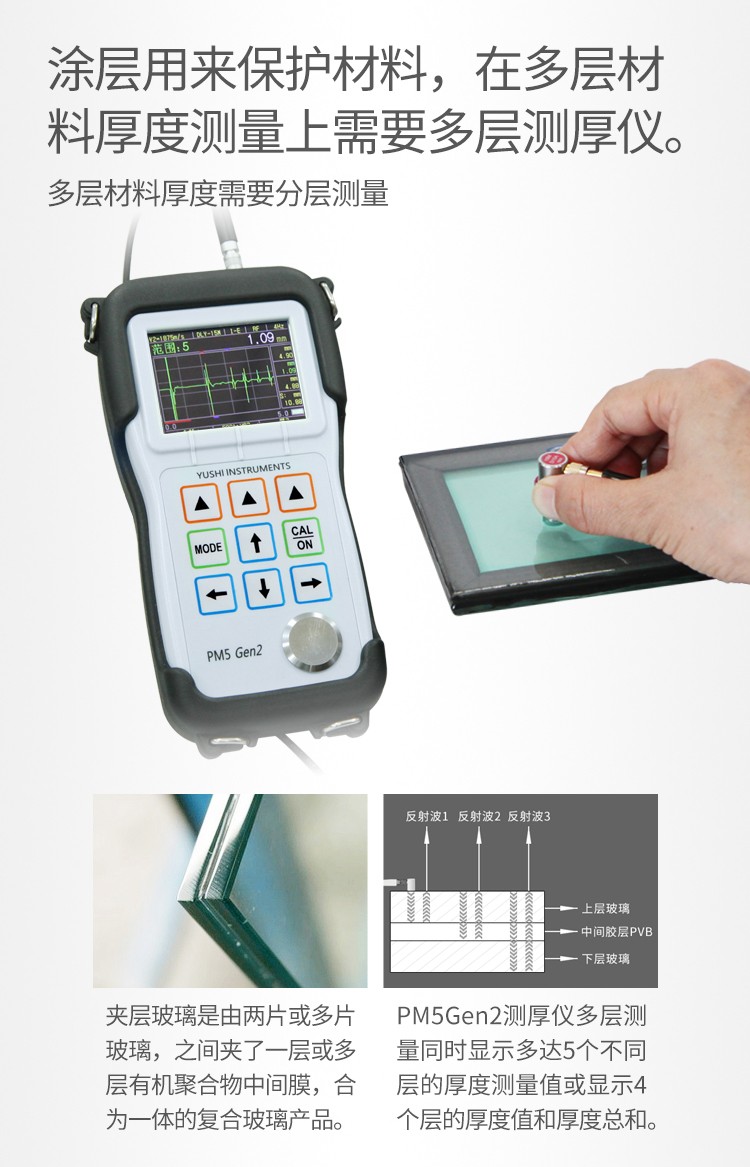

多层材料厚度测量
多层测量选项可同时测量多达5个层的多层油漆、塑料和其他材料厚度。每层根据材料情况可以独立设置测量参数，包括测量模式、材料声速、厚度范围、增益、闸门和极性等，方便观察和测量。

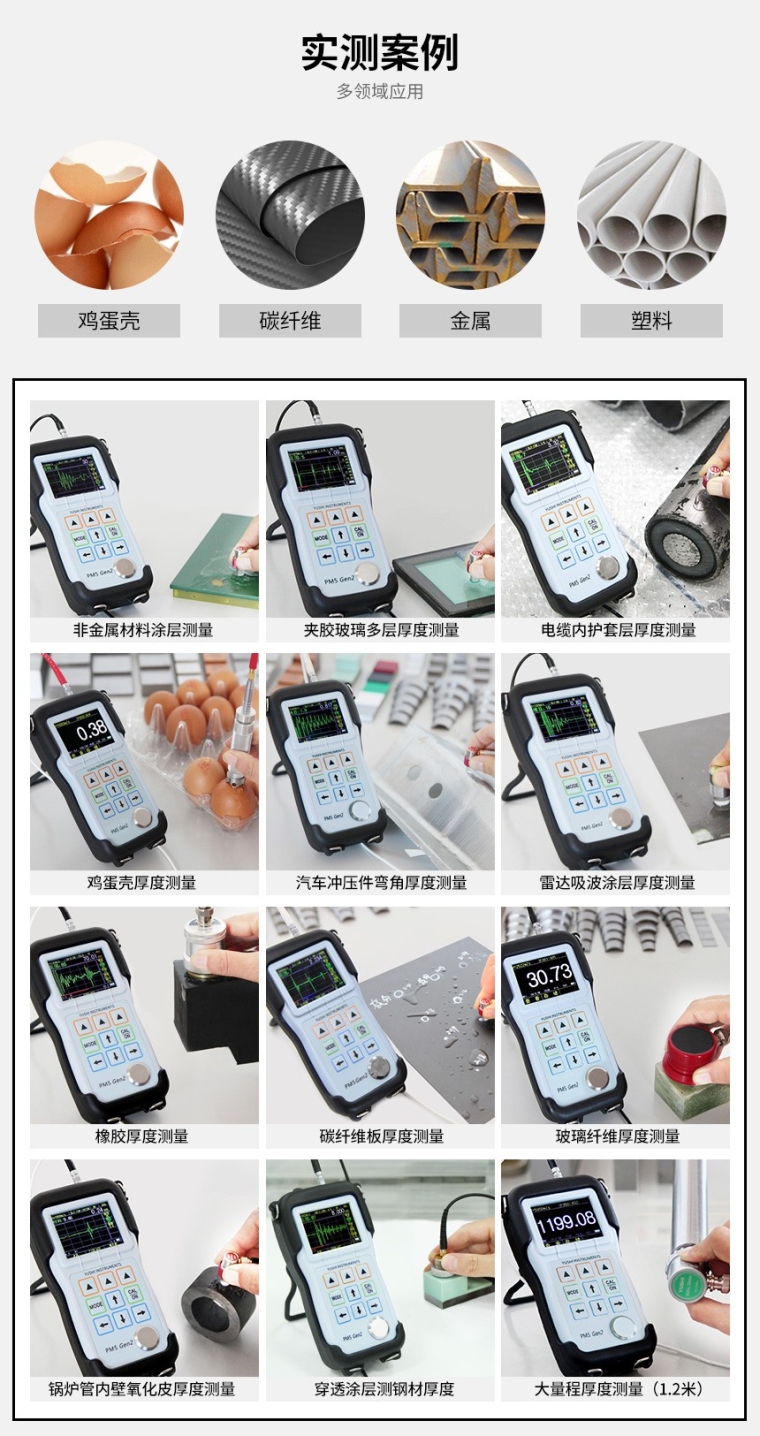

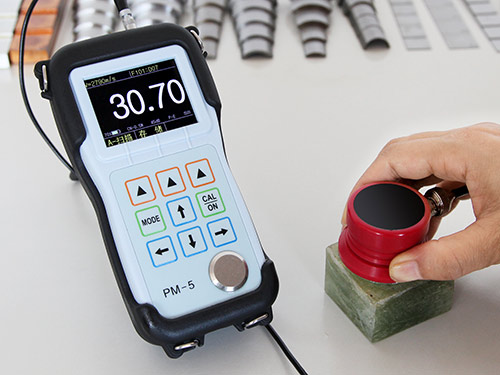

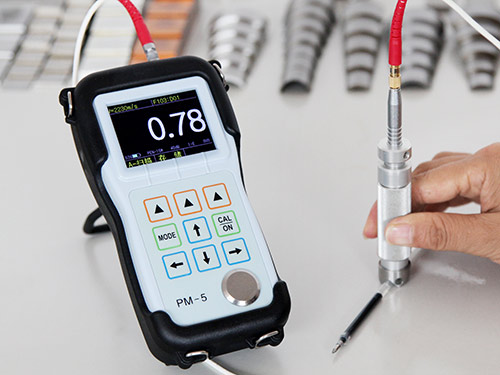

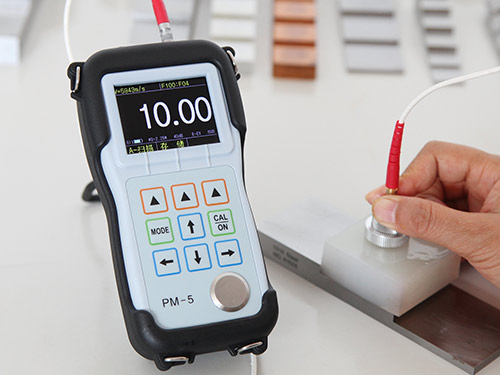

应用范围
 |  |

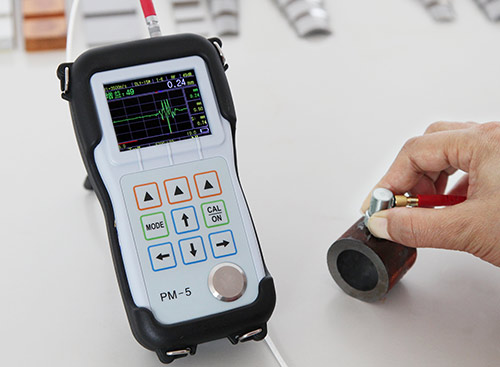

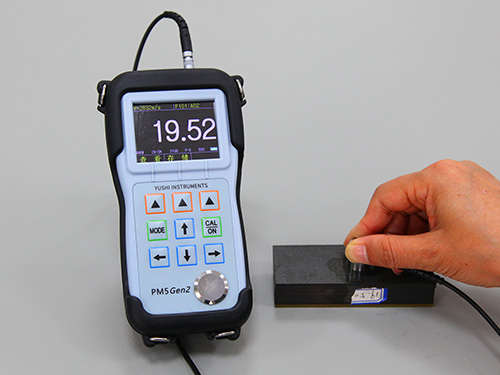

| 9mm直径铜管厚度测量 | 大厚度碳纤维复合材料测厚 |
 |  |

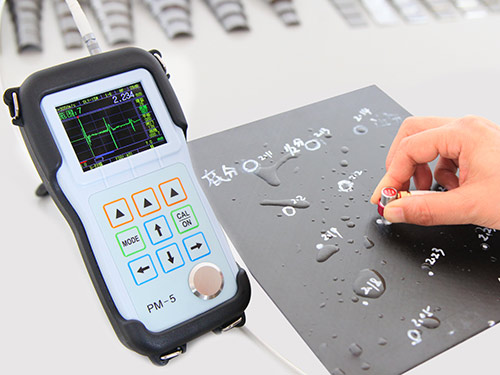

| 双层金属爆炸复合厚度测量 | 冲压件拉伸部位厚度测试 |
 |  |

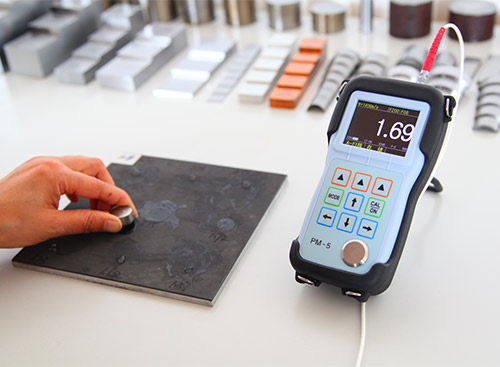

| 隐身吸波涂层测量 | 电站锅炉内壁氧化层测厚 |
 |  |

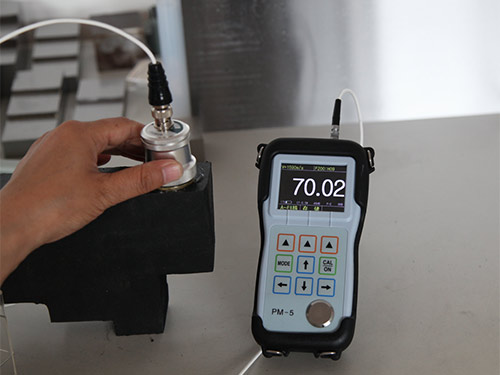

| 碳纤维（增强树脂复合材料）测厚 | 70mm橡胶测厚 |
 |  |

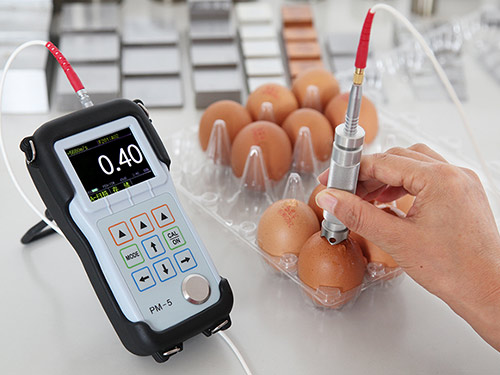

| 穿透20mm防腐涂层测量基材厚度 | 鸡蛋壳壁厚测量 |
 | |
| 玻璃夹胶层厚度测量 | ∅2mm小管径壁厚测量 |
 |  |
| 1.2米钢棒壁厚测量 | 玻璃钢壁厚测量 |
技术参数
| 测量模式 | P-E (脉冲回波法):激励脉冲与**个底面回波之间的时间间隔。 I-E (界面波回波法):延迟块回波与**个底面回波之间的时间间隔。 I-E-E(回波回波法):在激励脉冲之后,位于**个表面回波后的相邻底面回波之间的时间间隔。 I-ME (多次回波法):在激励脉冲之后，位于**个表面回波后的多次底面回波之间的时间间隔。 E-EV(双回波校验)：验证回声模式，需要三个反射回波。 COAT涂层模式(选项):涂层专用测量模式。 |
| 探头类型 | 支持延迟线探头、接触探头、保护膜探头、笔式探头、水浸探头 |
| 测量范围 | 0.01毫米～38米，取决于被测材料、探头、以及表面条件、温度和所选软件配置。 0.15mm～30mm（标配探头） |
| 材料声速范围 | 310 - 18699m/s，并可对已知厚度物体反测声速。 |
| 分辨率 | 低分辨率：0.1毫米 标准分辨率：0.01毫米 高分辨率：0.001毫米 超高分辨率（选项）：0.0001mm或0.1um（I-ME模式） |
| 探头频率范围 | 0.5MHz～20 MHz |
| 工作语言 | 中文、英文 言可选择 |
| 测量单位 | 毫米, 英寸、微米、密耳 |
| 测量更新率 | 4HZ、8HZ、16HZ可选 |
| 仪器关机 | 可选5、10、20分钟无操作后自动关机，或只能手动关机 |
| 温度范围 | -10℃～50℃ |
| 仪器外壳 | 防撞击、防水、装有密封垫的机壳，机壳上的接口密封。设计符合 IP67标准 |
| 仪器尺寸 | 153mm×76mm×37mm（H×W×D) |
| 重量 | 含电池280g |
| 工作电源 | 两节AA电池，待机时间大于24小时 |
| 显示屏 | 2.4寸 (320×240点阵)TFT彩色显示液晶屏 |
| 整流模式 | 射频、倒相射频、全波、正半波、负半波 |
| 查看模式 | A扫描、B扫描、数值、最值捕获、差值 |
| 内置数据记录器（选项） | |
| 数据存储选项 | 通过标准的USB端口识别、存储、调用、 清除、传输厚度读数、波形图像和仪器配置等信息 |
| 容量：可存储10万个厚度值，400个参数配置文件，配有上位机软件、U盘 | |
| 实时通讯选项 | 上位机操控仪器，实时传输厚度值、波形、参数，含上位机测量软件。 适用于在线测量与二次开发。 |
配置清单
PM5 Gen2超声波测厚仪标准配置清单
序号 | 名 称 | 单位 | 数量 | 备 注 |
1 | 测厚仪主机 | 台 | 1 | |
2 | 耦合剂 | 瓶 | 1 | 50ml |
3 | 探头(含测试报告) | 个 | 1 | |
4 | 探头线 | 条 | 1 | |
5 | 5号碱性电池 | 节 | 2 | |
6 | 护套 | 个 | 1 | |
7 | 产品包装箱 | 个 | 1 | |
8 | 使用说明书 | 份 | 1 | |
9 | 合格证 | 份 | 1 | |
10 | 保修卡 | 份 | 1 | |
11 | 装箱单 | 份 | 1 | |
12 | 仪器出厂校准证书 | 份 | 1 |
| 实物照片 | 型号 | 频率 | 晶片直径 |
 | D15A6 | 15MHZ | 6mm |
