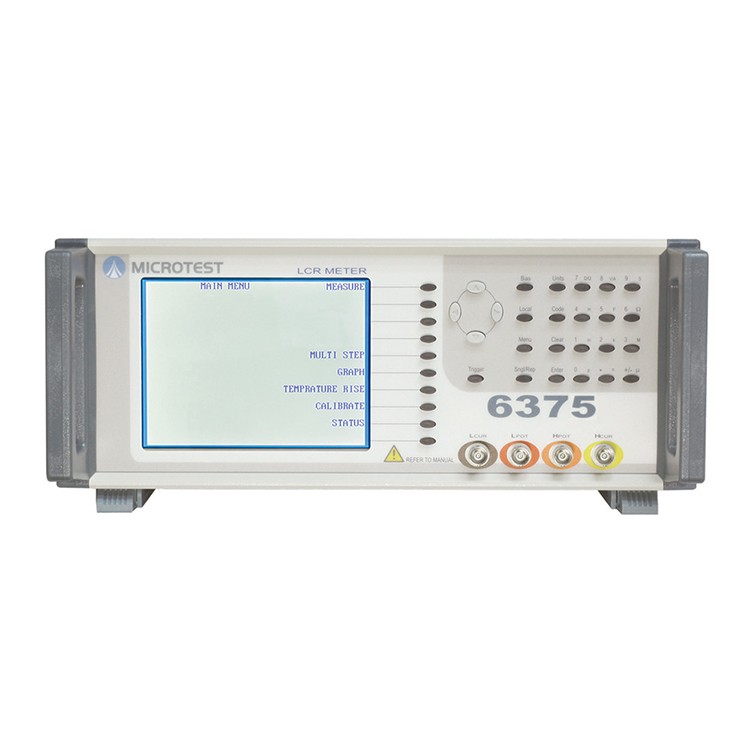

6375 精密型LCR电表具备高精确度、速度，且经济型多功能，能够执行一应俱全的组件测试。可搭配DC Bias 机型。人性化操作接口设计同步于国际趋势，简单操作快速导入产线。多项参数同时测是只需一次设定，一次同时显示。高精密值的量测数据与**的功效，为组件和材料不可或缺的测试仪器。支持RS232、Handler、GPIB PC 联机。可应用在电阻、电容、电感、震荡器、传感器、延迟线、滤波器、共振器等方面。
性能特点
0.1%基本精确度
多项参数同步测试功能
全频带量测信号功能(频率微调分辨率5 Digits、信号位准10mV至2Vrms)
选购搭配DC Bias，进行电流扫描频率功能
客制化服务及治具设计提供**测试方案
LCR电表全系列产品可选购Meter Link自动化测试软件，e化作业超快捷
应用范围
电阻、电容、电感、震荡器、传感器、延迟线、滤波器、共振器
产品规格
测量频率 | 20Hz-500KHz |
基本精确度 | ± 0.1% |
AC 测试信号位准 | 10mV至2Vrms(1m Vrms 分辨率) |
DC 测试信号位准 | 0.01V-2V |
输出阻抗 | 100Ω |
频率微调分辨率 | 5 Digits |
频率输出精准度 | ± 0.01% |
AC 量测速度Max. | 75mS |
DC 量測速度Max. | 20mS |
Bias | 可搭配 6220 DC Bias机型 |
测试值判断模式 | 依主参数或次参数设定上下限 |
等效电路模式 | 串联/并联 |
运算模式 | 绝对值/百分比 |
测试档位 | 自动/锁定 |
指示器 | Pass/Fail/Bias LED、内建喇叭 |
连接端 | BNC 链接器 |
一般安全考虑 | 依据并符合EN61010-1 要求 |
Immunity | EN61326-1 |
Emissions | EN55022 Class A |
偏差校正 | 开路/短路: 避免夹具或治具上的杂散电容及引线电阻所造成的误差 |
断电自动存档 | 當關閉電源或斷電時，設定資料將自動存檔，且於下次開機時回復 |
电源需求 | 电压90-132Vac or 198-264Vac (可切换) |
频率 47-63Hz | |
液晶屏幕 | 320*240 分辨率图形液晶显示 |
接口 | RS-232, GPIB (option), Handler (option) |
储存内存 | 內建式記憶體，可儲存64組30個Multi-step設定 |
启动方式 | 自动、手动、RS-232、GPIB (option)、Handler (option) |
操作环境 | Temperature : 10°C to 40°C Humidity : 20 ～ 90% |
外观尺寸 (W*H*D) | 337x145x522 mm |
重量 | 6.5 Kg |
参数量测范围
｜Z｜ R X | 0.1 mΩ - 100MΩ |
｜Y｜ G B | 10nS - 1000S |
Cs Cp | 0.01pF - >1F |
Ls Lp | 0.01nH - 100KH |
D | 0.00001 - 9.9999 |
Q | 0.1 - 9999.9 |
DCR | 0.1mΩ - 100MΩ |
Δ% | -999.99% - 999.99% |
Θ | -180° - +180° |
