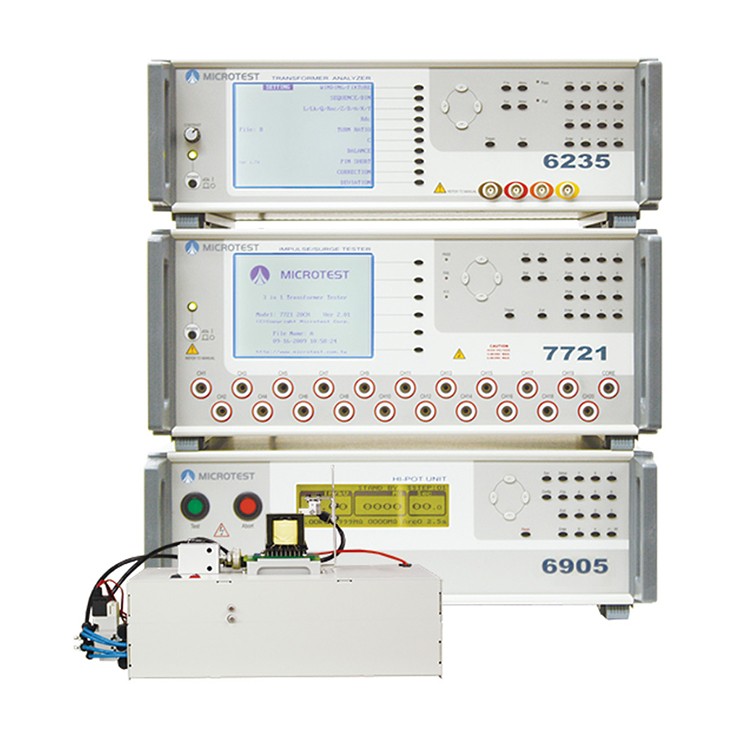

623x 系列+7721+6905 (变压测试仪器+线圈层间短路测试仪器+耐压测试仪器)三合一变压测试系统
性能特点
6235
0.1%基本精确度
测试频率最高可达1 MHz
多项参数同步测试功能
测试速度最快可达每秒30个项目
可另外选购Meter Mode功能
测试精确，稳定度高
7721
完全可程序化连续测试
测试功能包含 (总面积比对、面积差比对、波形比对、颤抖数、电晕数)
电压准位补偿 (ALC)
21 Channel测试
具多绕组测试功能
6905
测试项目包含 (AC Withstand, DC Withstand, Insulation Resistance)
可设定缓升时间
人性化接口，操作便利
产品规格
变压器测试仪 | 线圈层间短路测试仪 | 耐压测试仪 | ||
6235 | 6236 | 6237 | 7721 | 6905 |
最大测试频率 | 脉冲电压 | 输出电压 | ||
200K Hz | 500K Hz | 1M Hz | 200 ～ 5000V 可程序 | AC 100V ～5KV |
DC 100V～6KV | ||||
IR 100V ～ 1000V | ||||
6235 变压测试仪
量测参数项目 | |
Turn Ratio, Phase, L, Q, Leakage L, Balance, ACR, Cp, D, X, Y, DCR, Pin-Short | |
参数量测范围 | |
L, LK | 0. 1nH ～ 9999.99H |
C | 0.00001pF ～ 999.99mF |
Q, D | 0.00001 ～ 99999 |
Z, X, R | 0.00001Ω ～ 99.9999MΩ |
Y | 0.01nS ～ 99.9999S |
θ | -180°～ +180° |
DCR | 0.01mΩ ～ 99.999MΩ |
Turn Ratio | 0.01 ～ 99999.99turns |
Pin-Short | 12 pairs, between pin to pin |
一般规格 | |
储存内存 | 64 档案 |
液晶屏幕 | 320*240 分辨率图形液晶显示 |
电源需求 | 90Vac ～ 125Vac or 190Vac ～ 250Vac, 48Hz ～ 62Hz |
外观尺寸 (W*H*D) | 360x133x420 mm |
重量 | 9 kg |
7721 线圈层间短路测试仪
测试功能 | |
总面积比对 | |
面积差比对 | |
波形比对 | |
颤抖数 | |
电晕数 | |
量测范围 | |
Channel | 21 Channels |
脉冲电压 | 200 ～ 5000 V 可程序 |
一般規格 | |
储存内存 | 200 波形档案 |
液晶屏幕 | 320*240 解析度圖形液晶顯示 |
电源需求 | 115 / 230Vac ± 15%, 50 / 60Hz ± 5% |
外观尺寸 (W*H*D) | 435x178x525 mm |
重量 | 16 kg |
6905 耐壓機測試儀
测试项目 | ||||
AC, DC , IR | ||||
Channel | ||||
2 Channels | ||||
测试数据 | ||||
AC Hi-Pot | 100V ～ 5000V AC, 50 / 60Hz, 0.01 ～ 10mA | |||
DC Hi-Pot | 100V ～ 6000V, 0.01 ～ 5mA | |||
Insulation | DC 100 ～ 1000V, 1M ～ 9.99GΩ | |||
Arcing | 1 ～ 10mA | |||
项目 | 范围 | 分辨率 | 精准度 | |
AC Withstand (输出电压) | 100V ～ 5000V | 10 | ±(3% of setting+5V) | |
DC Withstand (输出电压) | 100V ～ 6000V | 10 | ±(3% of setting+5V) | |
Insulation Resistance (输出电压) | 100 ～ 1000Vdc | 10 | ±(3% of setting+5V) | |
一般规格 | ||||
储存内存 | 30 組 | |||
液晶屏幕 | 320*240 graphic | |||
电源需求 | 电压 115 / 230Vac ± 15% 频率 50 / 60Hz ± 5% | |||
外观尺寸 (W*H*D) | 435x133x455 mm | |||
重量 | 15 kg | |||
