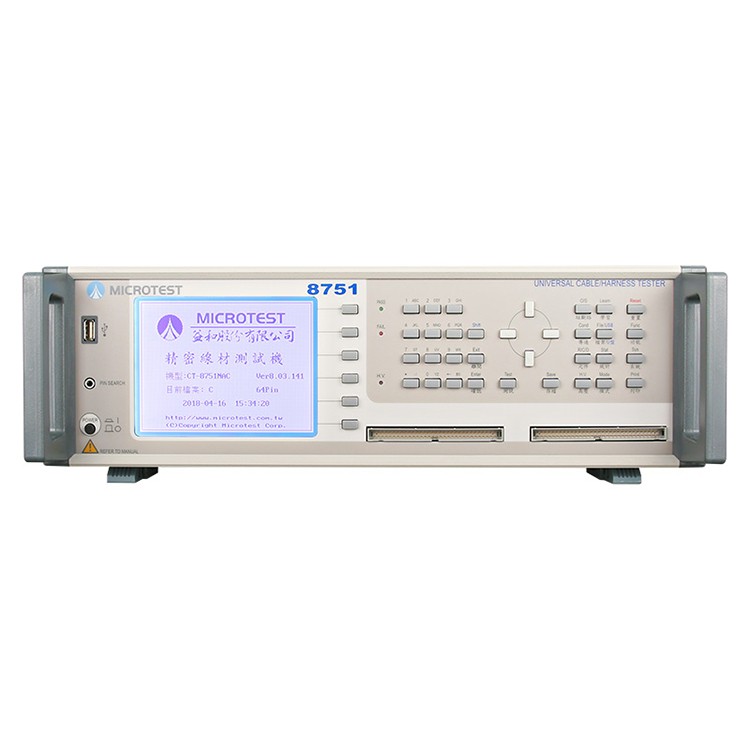

8751NAC为USB Type-C四线式线材测试仪器，测试点数为64或128点，精密导通阻抗值10mΩ-52Ω。
性能特点
四线式量测导通阻抗 10mΩ-52Ω
测试点数 64/128 点数
测试设定档案数达 500 组以上
搭配专用治具 FX-000C21/ FX000C22
线材及连接器正反向自动辨识
测试项目：导通阻抗、瞬间导通、元件测试 ( 电阻、电容、二极体)、安规测试 (AC 高压 / 漏电流、DC 高压 / 漏电流 、绝缘阻抗 )、和短断路、瞬间断短路、快速瞬间断路、短断路端点判断及单边测试
多物测试 ( 多组产品测试 )：标准 4 个 / 扩充后 14 个
USB Host 接口可存测试档案和结果，并可更新软体
支援 BAR Code 扫描与列印测试资料
快充线材量测可选购外接 DC 电源流扩充盒做线材压降量测
量测数据
型号 | 8751NAC |
量测方法 | 四线式 |
量测点数 | 64/128 |
AC 高压 | 100-700V |
DC 高压 | 50-1000V |
高压输出准确度 | ±5% |
高压量测精准度 | ±5% |
额定输出 | 5Vdc |
高压量测时间 | 0.01秒 - 60秒 |
线材规格要求 | 最大容许电容量 5μF |
测试扫描模式 | 自动 / 手动 / 外部 |
量测讯号 | 低电压量测讯号 |
OS正反面判定方式 | 依四组学习网表 |
OS 电压 | 调整范围0.1V-4V |
OS 网表测试模式 | Pattern/逐点扫描 |
控制面版 | 系统 / 快速 / 编辑 / 功能按键群组 |
指示器 | Pass / Fail ( LED) / 红绿指示灯 / 画面显示 / 声响 |
规格
储存记忆体 | 最多500组测试设定档案 |
电源需求 | 固定电压 115/230 Vac ±10% |
频率 60/50Hz | |
介面 | RS-232, USB Host, Print, Remote |
启动方式 | 手动、 自动、 Remote Control |
液晶萤幕显示 | 320*240 解析度图形液晶显示 |
操作环境 | 温度：0℃-40℃ 湿度：RH≦75% |
外观尺寸 (W*H*D) | 8751NAC(64) - 435x145x406 mm 8751NAC(128) - 435x145x406 mm |
重量 | 8751NAC(64) - 8.44 kg 8751NAC(128) - 9.3 kg |
测试项目及量测范围
测试项目 | 量测范围 |
导通阻抗 | 10mΩ-52Ω |
瞬间导通 | 1mΩ-52Ω |
AC 高压漏电流 | 0.01mA -5mA |
DC 高压漏电流 | 0.1µA-1000µA |
DC高压绝缘 | 1MΩ-1.2GΩ |
短断路/瞬间断短路/快速瞬间断路 | 2kΩ-100kΩ |
电阻-量测范围 | 100mΩ-20MΩ |
电平信号 | 0.5-3V |
电流信号 | 10mA |
电容-量测范围 | 10pF-3µF |
频率信号 | AUTO档位 (可选) 48Hz/480Hz/4.8kHz/48kHz |
电平信号 | 0.3V-1.2V |
二极体 | 0-6.8V |
单边测试 | 可单边测试 |
短断路端点判断 | 可判断短断路端点 |
