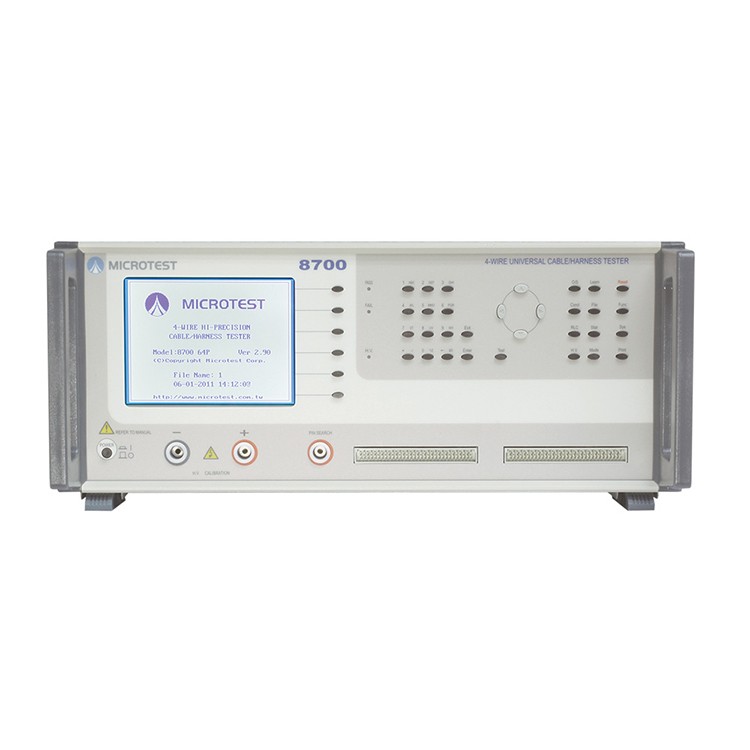

8700精密四线式线材测试仪器提供四线式量测，测量阻抗更精准，降低转接板的误差值，DC最高1500V量测电压，AC最高1000V量测电压，最多可提供256测试点
性能特点
精密四线式量测
系统可自动扫描自动找点
采用先进技术『瞬间断短路 / 导通测试』
一次完成『线性』与『安规』测试
完全可程序化连续测试
系统提供统计与打印功能
可选购支持USB随身碟存取 / 计算机联机软件
DC最高1500V / AC最高1000V量测电压
量测数据
量测接点 | 64/128/256 测试点 |
高压校正正负端输出 | |
自动找点端子 | |
基本精准度 | ±5% |
基本量测时间 | 0.01 Sec |
测试扫描模式 | 自动 / 短路扫瞄可切换 |
量测讯号 | 输出 5Vdc |
高压绝缘测试 | AC 耐压测试: 50 ～ 1000Vac 分辨率: 10Vdc / 10Vac |
DC 绝缘测试: 50 ～ 1500Vdc 准确度: ±1% | |
线材规格要求 | 无 |
控制面版 | 系统 / 快速 / 编辑 / 功能按键群组 |
指示器 | Pass / Fail / HV LED红绿指示灯 / 画面显示 / 声响 |
测试值判断模式 | 标准值设定上下限 |
产品规格
电源需求 | 90 ～ 132Vac or 198 ～ 264Vac (可切换) |
液晶屏幕 | 320*240 分辨率图形液晶显示 |
接口 | RS-232/ 打印机端口 / 远程控制端口 / USB(option) |
储存内存 | 可重复储存 56 组 |
启动方式 | 自动、手动、连续测试、RS-232 |
操作环境 | Temperature : 10°C ～ 40°C Humidity : 20 ～ 90% |
外观尺寸 (W*H*D) | 445x190x452 mm |
重量 | 13 Kg |
测试功能
测试项目 | 量测范围 |
断/短路 | 1KΩ ～ 50KΩ |
瞬间短断路测试 | 1KΩ ～ 50KΩ |
短断路端点判断 | 拥有此项功能 |
导通 | 0.1mΩ ～ 50.0Ω |
瞬间导通 | 0.1mΩ ～ 50.0Ω |
电阻 | Max.10MΩ |
电容 | 10pF ～ 1000µF |
二极管 | 0 ～ 7V |
绝缘电阻 | 0.1MΩ ～ 1500MΩ |
耐压 | 0.01mA ～10mA |
