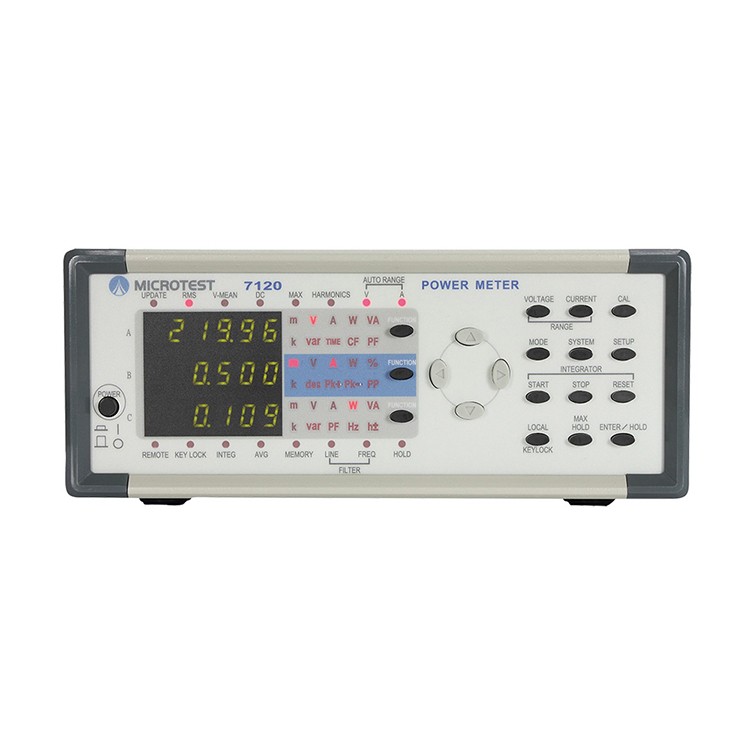

MICROTEST Power Meter 7110/7120的输入电流波峰因素可达到CF3/CF9，并拥有量程范围内所有数据均能量测优异特色，自动换文件速度上亦是同等级功率表最快，能迅速锁定电流量程、准确进行功率消耗分析，量测范围从0.001W到16KW均能量测。MICROTEST 7110/7120 能量测内含DC成份的AC功率消耗，对于分析正负半周不对称电器之电流信号，得到的功率因素PF更准确，市面上电器产品为因应欧盟对电器的待机规范，厂商均致力于将待机功耗尽可能降低，并能帮助电器厂商精准分析自家产品的待机功耗并能搭配个人计算机做长时间功耗分析。
性能特点
AC / DC 两用安培/瓦特小时计
宽广量程范围0.001W～16KW
附联机软件
待机功率分辨率达 0.001W
具波峰因素比显示
最高50阶谐波分析能力
1000组量测数据保存空间
产品规格
型号 | 7110 | 7120 |
输入电源 | 100 ～ 240Vac，频率：50/60Hz | |
屏幕显示 | 七段式显示器 | |
输入 / 输出接口 | RS232 | RS232+GPIB |
储存内存 | 6组 | |
操作环境 | Temperature :23℃±5℃ Humidity : 20%～80% | |
外观尺寸 W*H*D | 227x101x300 mm | |
重量 | 1.85 (Kg) 不含配件 | |
量测带宽 | DC / 15Hz ～ 10KHz | DC 15Hz ～ 100KHz |
谐波分析功能(选购功能) | 有/无 | 有/无 |
机型与售价 | 7110-10K-HARM 7110-10K | 7120-100K-HARM 7120-100K |
搭配治具 | F71201 TEST BOX | |
量测数据
型号 | 7110 | 7120 |
频率量测方式 | 以电压或电流(非变频)取得稳定基频(变化1%以内)进行量测 | |
频率范围 | DC，15Hz～10KHz | DC，15Hz～100KHz |
数据长度 | Dual 4096x16 RAM for voltage & current | |
ADC 分辨率 | 16 位 | |
取样率 | AC 50HZ/60HZ 基本取样率100KSPS/120KSPS | |
运算精度 | Watt/VRMS/IRMS/MEAN/PF/Deg/Line filter 32bits | |
频率滤波器 | 500HZ cut off, 基于25MHZ之数字芯片滤波器 | |
信号滤波器 | 500Hz -3db 基于Butterworth 之数字滤波器 50Hz -0.03% reading, 60Hz -0.05% reading | |
频率取得方式 | 电压/电流 100MHZ基频数字动态计频器芯片 | |
相位**侦测 | 以电流为准,模拟/数字混合检知 (误差5度以内) | |
量程
量程(固定/自动) | 0.01A、0.03A、0.1A、0.3A、1A、3A、10A、20A |
量程(固定/自动) | 10V、30V、100V、300V、600V |
DC 模式电压&电流精准度 (23℃±5℃)
10V～600V | ±0.2% reading ± 0.2% of range | 0.01A ～20A | ±{(0.2)% of reading + 0.2 % of range}±offset | |
DC电流量测时需加各档OFFSET误差 | ||||
Power (W) 精准度 (23℃±5℃)
AC power ranges (Auto or Manual)(40 ranges)范围up to 12KW 最大Power(W)值依电压文件位最高量程而定 | |
DC ±0.2% reading ± 0.5% of range 15 Hz≦f 45 Hz≦f≦66 Hz ±(0.1% of reading + 0.1 % of range) 66 Hz 1 kHz 10 kHz | |
附带容许误差条件 | |
信号滤波器误差(AC) | 频率介于45 to 66 Hz: Add 0.3% of reading. 频率于45 to 66 Hz:范围以外 Add 1% of reading |
CF9 误差(DC) | Add range tolerance * 3 |
相位误差对功率的准度影响 | |
当功率因素PF 为0时,Watt的误差范围为 情况1: for 45 Hz 情况2: for 45 Hz>f 或 f >66 Hz Add ±{(3.5 + 0.5 × f)% of VA} for up to 100 kHz as reference data The unit for frequency f is kHz. 当功率因素0 < PF ≦ 误差范围 When 0 for 45 Hz≦f≦66 Hz. Add ± power reading *{tan(θ)*(0.5)}% for f < 45 Hz, f >66 Hz. Add ± power reading *{ tanθ* (0.5×f+0.2) }% | |
12个月内误差: | Add ±(0.5% of reading) |
参数量测范围
Vrms | 0.1V ～ 600V | PF | 0.000 ～ ±1.000 |
Vdc | 0.1V ～ 600V | Deg | -180°～ +180° |
Irms | 1mA ～ 20A | THD | 0.01% ～ 99.99% |
Idc | 1mA ～ 20A | Hz | 15Hz ～100kHz |
