光电传感器GLD6SP-32A121AEZZZ

查看原图
型号：GLD6SP-32A121AEZZZ
货号：1151605
品牌：SICK

 European conformity (CE)  cULus  Regulatory Compliance Mark (RCM)  CP  UK Conformity Assessed (UKCA)

所包含物品

产品货号数量说明产品示意图

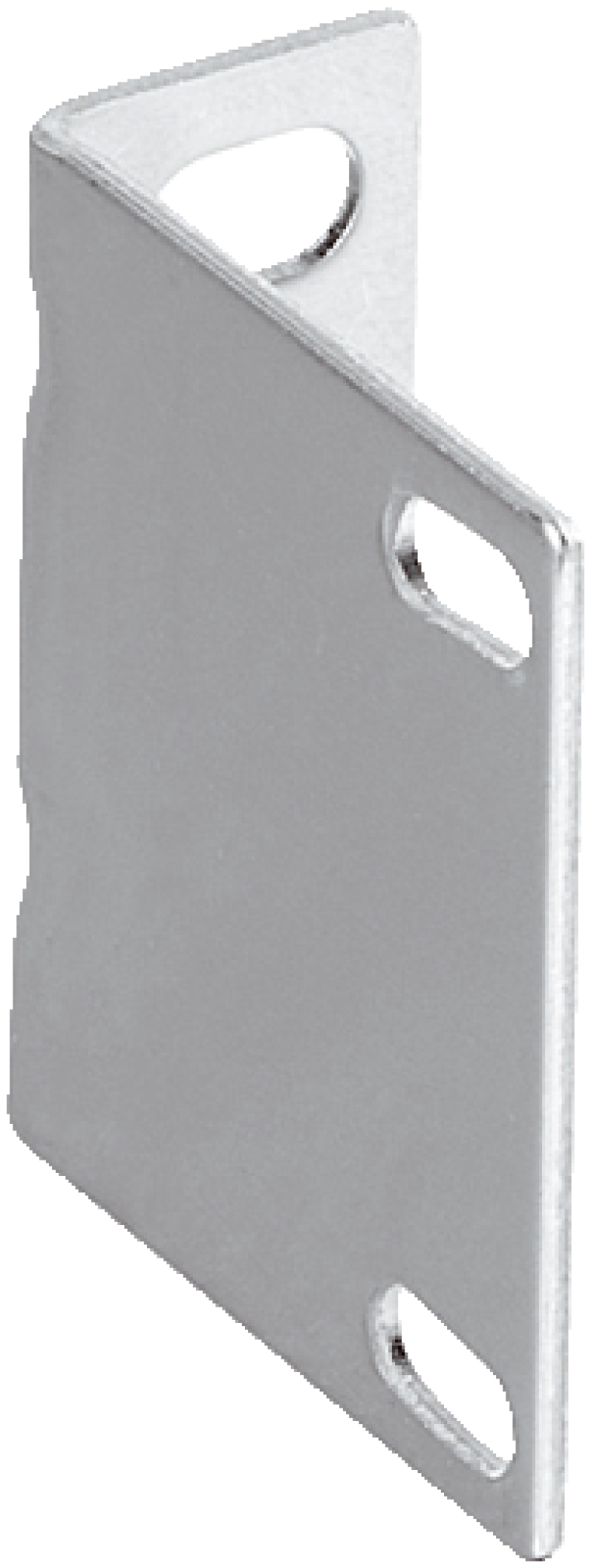

BEF-W100-A53115201安装支架或安装板 – 支架

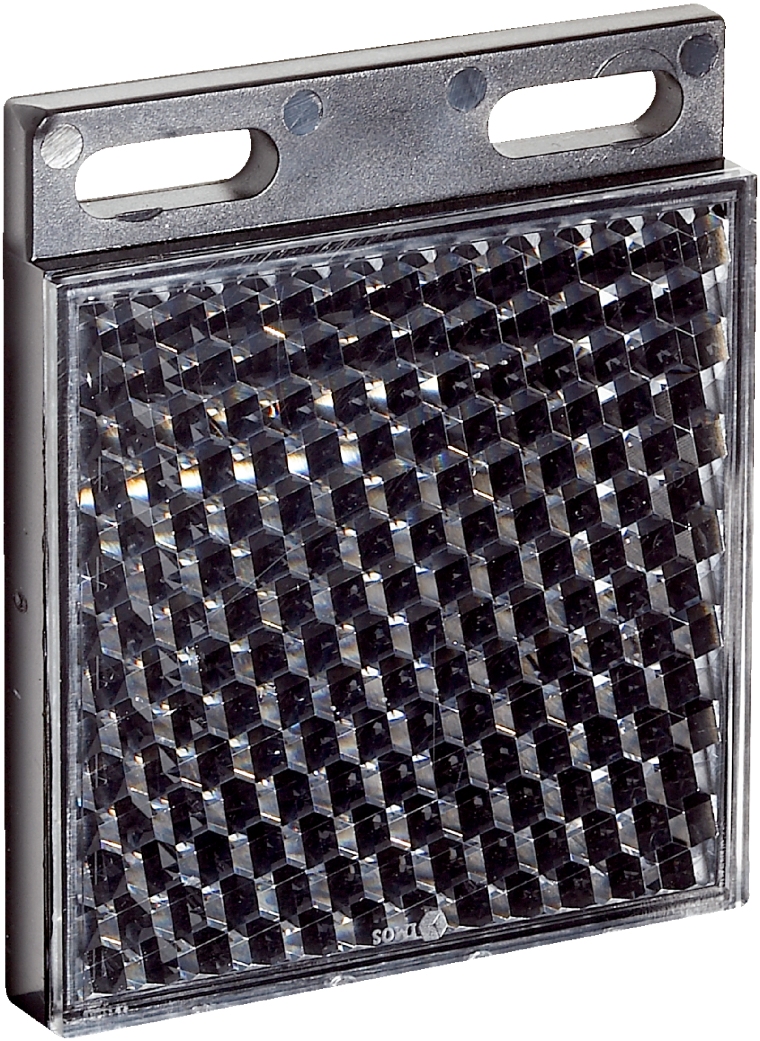

P25053048121反射器及光学元件 – 反射器

产品特点

工作原理镜反射式光电传感器
工作原理详细信息与反射镜保持最小距离（双透镜系统）
感应距离
最小触发感应距离0.03 m
最大开关距离6 m
反射器到发射器的最大距离范围（运行备用 1）0.03 m ... 6 m
反射器到发射器的推荐距离范围（运行备用 2）0.07 m ... 5 m
参考反射器反射器 PL80A
建议的实现理想性能的触发感应距离范围0.25 m ... 1.6 m
偏振过滤器是
发射光束
光源PinPoint-LED
光源种类可见红光
光点形状点状
光斑尺寸（距离）Ø 11.5 mm (350 mm)
LED 特征值
标准性参考EN 62471:2008-09 | IEC 62471:2006，修订版
LED 风险组标记无危险
轴长640 nm
平均使用寿命100,000 h（温度为 TU = +25 ℃）
供货范围安装支架 BEF-W100-A, 反光板 P250

电气参数

工作电压 UB10 V DC ... 30 V DC 1)
残余纹波≤ 5 Vss
使用类别

DC-12 (根据 EN 60947-5-2)

DC-13 (根据 EN 60947-5-2)

电流消耗≤ 20 mA, 无负荷。UB = 24 V 时
防护等级III
数字输出
数量1
类型PNP
开关类型亮通
信号电压 PNP 高电平/低电平约 UB-3 V / 0 V
输出电流 Imax.≤ 100 mA 2)
输出保护电路反极性保护
过流保护
短路保护
响应时间≤ 625 µs 3)
开关频率1,000 Hz 4)
引脚/缆芯分配
引脚 4 / 黑色 (BK) 功能数字输出、亮通开关、存在物体 → 输出 Q LOW
引脚 4 / 黑色 (BK) 功能 - 详细信息传感器的引脚 4 功能可切换
通过运行模式开关进行其他可能的设置

1) 限值.

2) UB > 24 V，I max = 50 mA 时.

3) 信号传输时间（电阻负载时）.

4) 亮暗对比度为 1:1 时.

机械参数

设计构造方形
尺寸(宽 x 高 x 深)12 mm x 31.6 mm x 21 mm
接口电缆带插头，M8，4 针, 337 mm
接口详细信息
低温特性低于 0℃ 时导线不能发生形变
导线横截面0.14 mm²
导线直径Ø 3.4 mm
电缆长度 (L)300 mm
材料
外壳塑料, ABS
前镜塑料, PMMA
电缆塑料, PVC
插头金属, 铜合金 (C3604 CUZN39PB3)
重量大约 16 g
固定螺钉的最大拧紧力矩0.4 Nm

环境参数

外壳防护等级IP67 (EN 60529)
运行环境温度–30 ℃ ... +55 ℃
仓库环境温度–40 ℃ ... +70 ℃
类型抗环境光能力太阳光: ≤ 30,000 lx
抗冲击能力11 ms (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27))
抗振动性10 Hz ... 55 Hz (振幅 0.5 mm，3 x 30 分钟 (EN60068-2-6))
空气湿度35 % ... 95 %, 相对空气湿度（无雾）
电磁兼容性（EMC）EN 60947-5-2
UL 文件编号NRKH.E348498 & NRKH7.E348498

证书

EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China-RoHS✔
cULus 认证✔
光生物安全性 (IEC EN 62471) 证书✔

分类

ECLASS 5.027270902
ECLASS 5.1.427270902
ECLASS 6.027270902
ECLASS 6.227270902
ECLASS 7.027270902
ECLASS 8.027270902
ECLASS 8.127270902
ECLASS 9.027270902
ECLASS 10.027270902
ECLASS 11.027270902
ECLASS 12.027270902
ETIM 5.0EC002717
ETIM 6.0EC002717
ETIM 7.0EC002717
ETIM 8.0EC002717
UNSPSC 16.090139121528
产品发布日期：2026.03.15
