光电传感器WTB250-2N1131
型号：WTB250-2N1131
货号：6044672
品牌：SICK
所包含物品
| 产品 | 货号 | 数量 | 说明 | 产品示意图 |

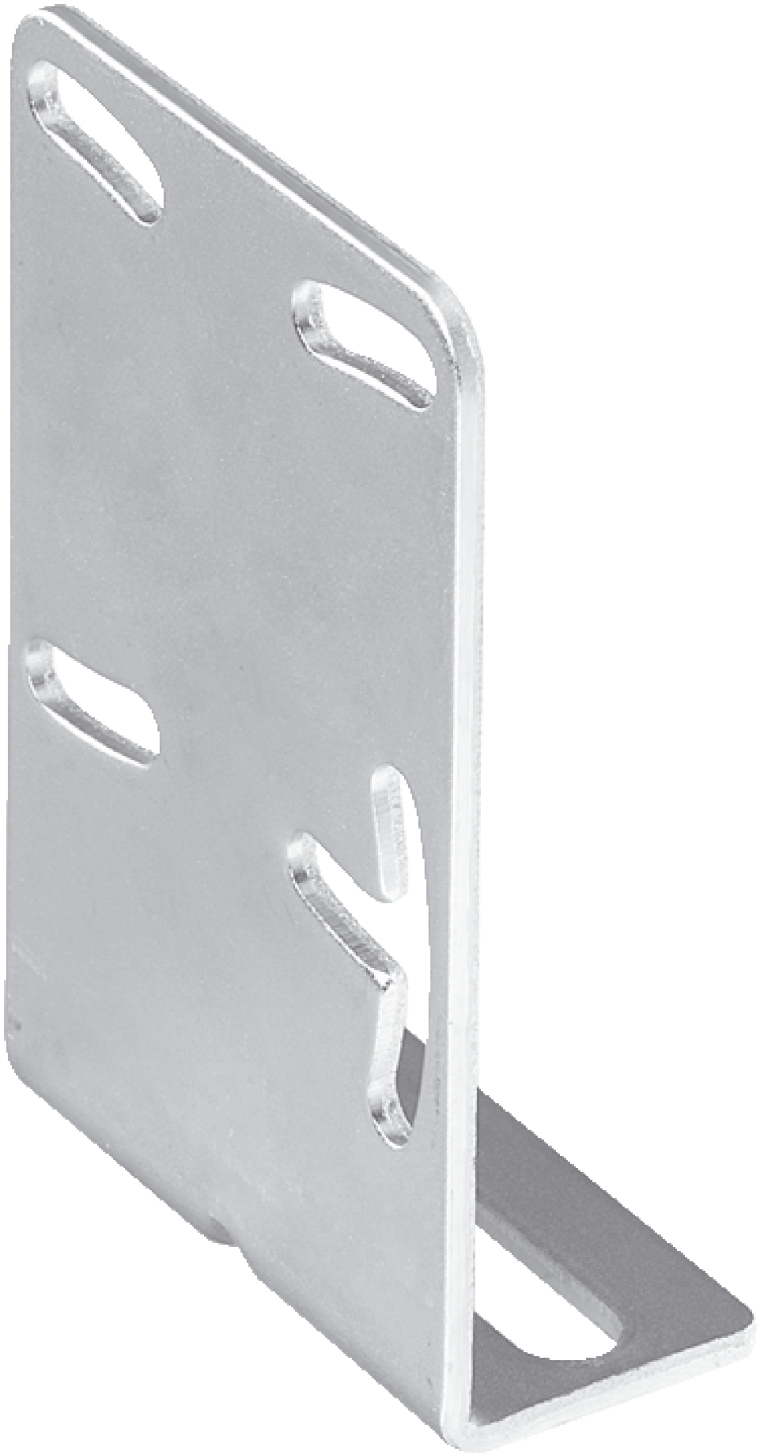

| BEF-W250 | 5305850 | 1 | 安装支架或安装板 – 支架 |  |
产品特点
| 工作原理 | 漫反射光电传感器 |
| 工作原理详细信息 | 背景抑制功能 |
| 尺寸(宽 x 高 x 深) | 20 mm x 65 mm x 43.9 mm |
| 外壳形状（光束出口） | 方形 |
| 最大开关距离 | 100 mm ... 300 mm 1) |
| 感应距离 | 100 mm ... 300 mm 1) |
| 焦距 | 大约 3° |
| 光源种类 | 可见红光 |
| 光源 | LED 2) |
| 光点尺寸（距离） | Ø 30 mm (300 mm) |
| 发射器散射角 | 大约 3° |
| 设置 | 电位计，2 圈 3) 电位计，2 圈 |
1) 具有 90% 漫反射比的扫描对象（以 DIN 5033 标准白为基准）.
2) 平均使用寿命：100,000 小时，TU = +25 ℃.
3) 带定位指示.
机械/电子参数
| 工作电压 UB | 10 V DC ... 30 V DC 1) |
| 残余纹波 | < 5 Vss 2) |
| 电流消耗 | 35 mA 3) |
| 开关量输出 | NPN |
| 开关类型 | 明/暗切换 |
| 开关类型可选 | 通过 亮/暗通 控制可选 |
| 输出电流 Imax. | ≤ 100 mA |
| 响应时间 | ≤ 3 ms 4) |
| 开关频率 | 160 Hz 5) |
| 连接类型 | 电缆 4针, 2 m 6) |
| 导线材料 | 塑料, PVC |
| 导线横截面 | 0.18 mm² |
| 导线直径 | Ø 3.8 mm |
| 保护电路 | A 7) B 8) C 9) D 10) |
| 防护等级 | III |
| 重量 | 150 g |
| 外壳材料 | 塑料, ABS |
| 材料、光学元件 | 塑料, PMMA |
| 外壳防护等级 | IP67 |
| 供货范围 | 安装托架 BEF-W250 |
| 电磁兼容性（EMC） | EN 60947-5-2 11) |
| 运行环境温度 | –25 ℃ ... +55 ℃ |
| 仓库环境温度 | –40 ℃ ... +70 ℃ |
| UL 文件编号 | NRKH2.E300503 & NRKH8.E300503 |
1) 短路保护的电网环境下的临界值：最大 8 A.
2) 不得超过或低于 UV 公差.
3) 无负荷.
4) 信号传输时间（电阻负载时）.
5) 亮暗对比度为 1:1 时.
6) 低于 0℃ 时导线不能发生形变.
7) A = UV 接口（已采取反极性保护措施）.
8) B = 具有反极性保护的输入端和输出端.
9) C = 抑制干扰脉冲.
10) D = 抗过载电流和短路保护输出端.
11) AC/DC 设备符合工业领域相关的电磁辐射防护规定（EMC）（电磁辐射防护等级 A）。在住宅区使用时，可能造成电磁辐射干扰.
安全技术参数
| MTTFD | 536 年 |
| DCavg | 0 % |
分类
| ECLASS 5.0 | 27270904 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 6.0 | 27270904 |
| ECLASS 6.2 | 27270904 |
| ECLASS 7.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 8.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cRUus 认证 | ✔ |
| 光生物安全性 (DIN EN 62471) 证书 | ✔ |
产品发布日期：2026.03.18
