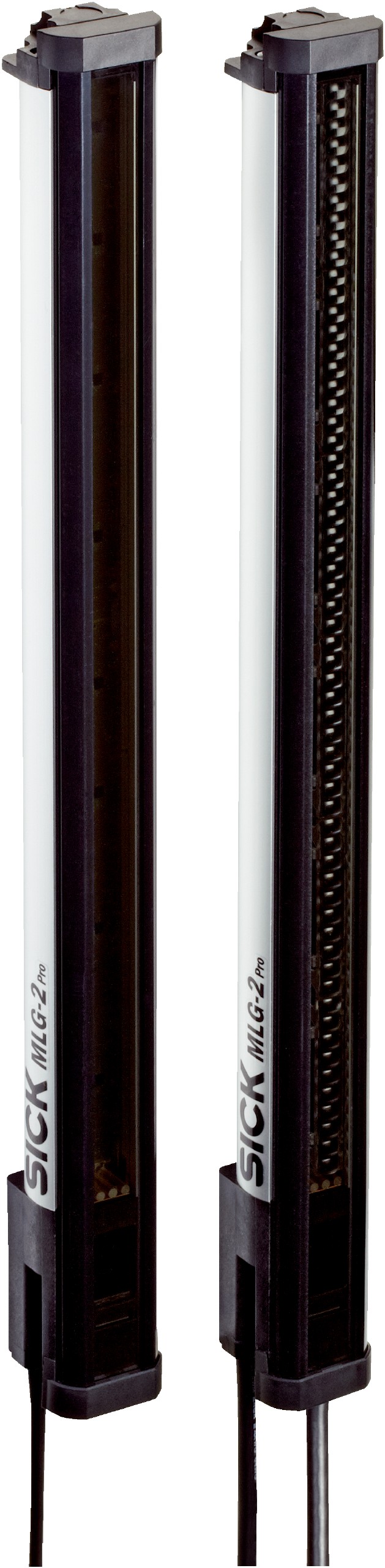

自动化光栅MLG25A-0425R10501

查看原图
型号：MLG25A-0425R10501
货号：1215202
品牌：SICK

 European conformity (CE)  IO-Link  cULus  Regulatory Compliance Mark (RCM)  CP  UK Conformity Assessed (UKCA)

产品特点

设备规格Pro - Advanced functionality
传感器原理接收器/发射器
最小可检测物体 （MDO）25 mm, 29 mm 1) 2) 3)
光束距离25 mm
同步方式电缆
光束数量18
监控高度425 mm
软件功能（默认）
Q1就位监控
Q2 / IN示教输入
Q3就位监控
Q4 / IN2就位监控
示教标准模式
运行模式
标准✔
Transparent✔
防尘防日光✔
功能
十字光线✔
射束消隐✔
高测量准确度✔
应用
开关量输出Object recognition/object width
Object recognition
Height classification
Hole detection/hole size
Outside dimension/inside dimension
Object position
Hole position
区域定义
数据接口目标检测
Hole detection
Object height measurement
Measurement of external dimension
Measurement of inside dimension
Measurement of object position
Measurement of hole position
包含在供货范围内

1 个发射器

1 个接收器

4/6 × QuickFix 支架（监控高度超过 2 m 时需要 6 个 QuickFix 支架）

1 份快速入门指南

1) 高测量准度时 MDO min. 最小可检测物体.

2) 标准测量准度时 MDO min. 最小可检测物体.

3) 和没有十字光线设定的光束间距有关.

机械/电子参数

光源LED, 红外线
轴长850 nm
供电电压 UvDC 19.2 V ... 28.8 V 1)
消耗电流， 发射器55.9 mA 2)
消耗电流， 接收器123.6 mA 2)
残余纹波< 5 Vss
输出电流 Imax.100 mA
输出负载，电容100 nF
输出负载，感应1 H
初始化时间< 1 s
开关量输出反向脉冲：PNP/NPN
连接类型

M12公插头，5 针, 0.22 m

M12 8 针插头, 0.27 m

M12 插座，4 针，D 编码, 0.19 m

外壳材料铝
显示器LED
外壳防护等级IP65, IP67
 3)
保护电路

UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

防护等级III
重量1.149 kg
前镜PMMA
选配无
UL 文件编号NRKH.E181493

1) 无负荷.

2) 24 V 时无负载.

3) 只能带外部保护壳在室外区域运行.

性能

最大扫描范围7 m 1)
最小扫描范围≥ 0 m
工作范围5 m
响应时间3.6 ms 2)

1) 免环境干扰和防二极管老化.

2) 无高速.

通讯接口

IO-Link✔ , IO-Link V1.1
数据传输率230,4 kbit/s (COM3)
最大电缆长度20 m
周期时间2.3 ms
VendorID26
DeviceID HEX800068
DeviceID DEC8388712
过程数据长度32 Byte (TYPE_2_V) 1)
输入/输出4 x Q (IO-Link)
数字输出Q1 ... Q4
数量4
数字输入In1, In2
数量2

1) With an IO-Link master with V1.0, fall back to interleaved mode (consisting of TYPE_1_1 (ProcessData) and TYPE_1_2 (On-request Data)).

环境参数

抗冲击能力

持续性冲击 10 g，16 ms，1000次

一次性冲击 15 g，11 ms，每轴3次

抗振动性正弦波形 10-150 Hz 5 g
电磁兼容性EN 60947-5-2
抗环境光能力

直接: 150,000 lx 1)

间接: 200,000 lx 2)

运行环境温度–30 ℃ ... +55 ℃
仓库环境温度–40 ℃ ... +70 ℃

1) 户外模式.

2) 间接平行光检测.

Smart Task

Smart Task 名称基本逻辑

证书

EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China-RoHS✔
cULus 认证✔
IO-Link✔
光生物安全性 (IEC EN 62471) 证书✔

分类

ECLASS 5.027270910
ECLASS 5.1.427270910
ECLASS 6.027270910
ECLASS 6.227270910
ECLASS 7.027270910
ECLASS 8.027270910
ECLASS 8.127270910
ECLASS 9.027270910
ECLASS 10.027270910
ECLASS 11.027270910
ECLASS 12.027270910
ETIM 5.0EC002549
ETIM 6.0EC002549
ETIM 7.0EC002549
ETIM 8.0EC002549
UNSPSC 16.090139121528
