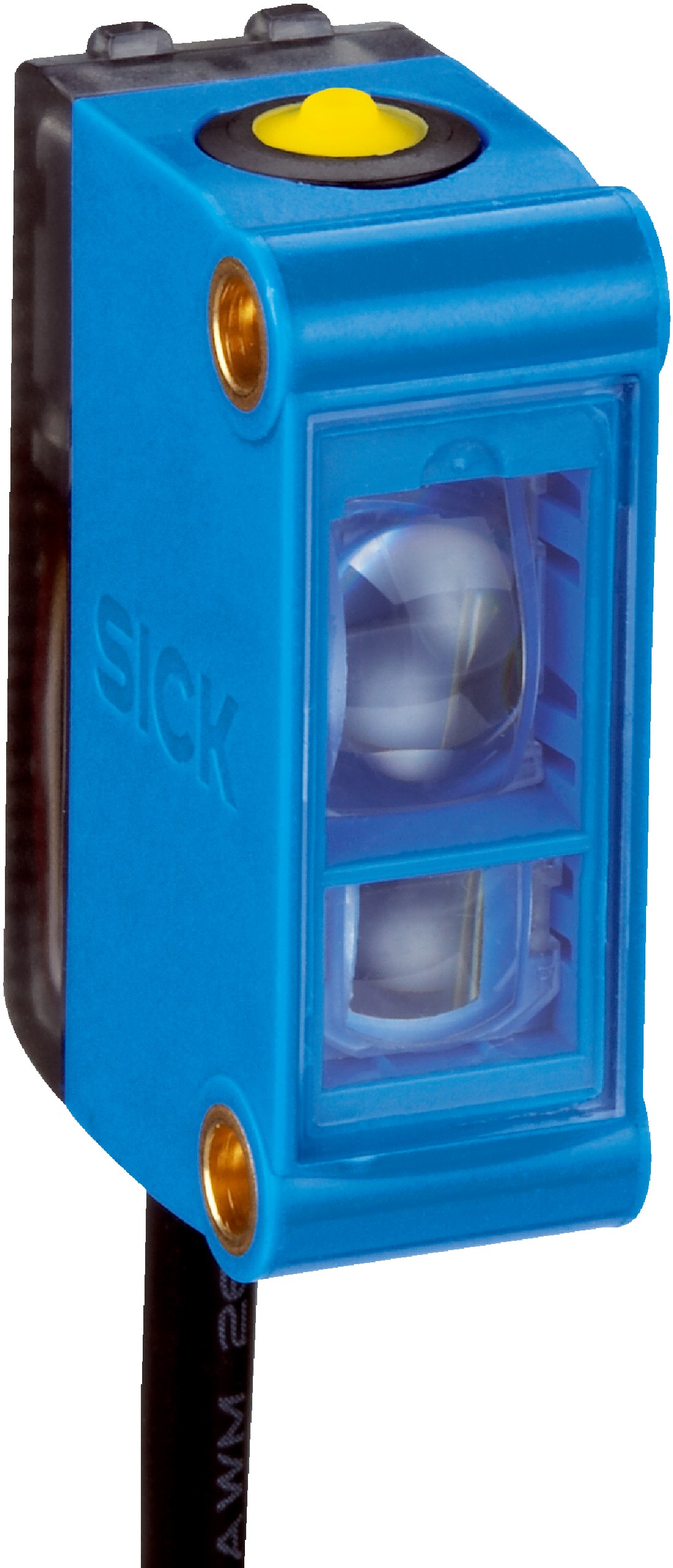

色标传感器KTM-WN11172P

查看原图
型号：KTM-WN11172P
货号：1082137
品牌：SICK

 European conformity (CE)  cULUS listed  Regulatory Compliance Mark (RCM)

产品特点

尺寸(宽 x 高 x 深)12 mm x 31.5 mm x 21 mm
感应距离≤ 12.5 mm
感应距离公差± 3 mm
外壳形状无
光源LED, RGB 1)
轴长470 nm, 525 nm, 625 nm
光线出口长的设备面
光点尺寸1.6 mm x 9.5 mm
光点位置长度方向 2)
接收信号的滤波无
设置示教按键
示教功能程序

静态 / 动态的 2 点示教功能 + 目标接近

ET：静态示教功能

1) 平均使用寿命：100,000 小时，TU = +25 ℃.

2) 根据设备长的一面.

电气参数

供电电压12 V DC ... 24 V DC 1)
残余纹波≤ 5 Vss 2)
电流消耗< 50 mA 3)
开关频率15 kHz 4)
响应时间32 µs 5)
抖动15 µs
开关量输出NPN
开关量输出（电压）NPN：高电平 = 约 UV / 低电平 ≤ 2 V
开关类型明/暗切换
输出电流 Imax.50 mA 6)
静态示教功能输入 （ET）

NPN: Teach: U < 2 V

NPN: 运行：UV - 2 V 或者开放

存储时间 （ET）28 ms， 非易失性存储
时间等级无
防护等级III
保护电路

UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

外壳防护等级IP67

1) 临界值：DC 12 V (–10%) ... DC 24 V (+20%)。在具备短路保护的电路中运行时，最大 8 A.

2) 不得超过或低于 UV 公差.

3) 无负荷.

4) 亮暗对比度为 1:1 时.

5) 信号传输时间（电阻负载时）.

6) 所有输出端的总电流.

机械参数

外壳材料ABS
显示

绿色 LED 指示灯：状态指示灯

黄色 LED 指示灯：开关量输出 Q 状态

材料、光学元件PMMA
连接类型带插头的电缆，M12，4 针, 0.2 m
重量20 g

环境参数

运行环境温度–10 ℃ ... +55 ℃
仓库环境温度–20 ℃ ... +75 ℃
冲击负荷根据 IEC 60068 标准
UL 文件编号NRKH.E348498 & NRKH7.E348498

接口类型/接口分配

连接类型带插头的电缆，M12，4 针, 0.2 m
接口分配
BN 1+ (L+)
WH 2ET
BU 3- (M)
BK 4Q

证书

EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China-RoHS✔
cULus 认证✔
光生物安全性 (IEC EN 62471) 证书✔

分类

ECLASS 5.027270906
ECLASS 5.1.427270906
ECLASS 6.027270906
ECLASS 6.227270906
ECLASS 7.027270906
ECLASS 8.027270906
ECLASS 8.127270906
ECLASS 9.027270906
ECLASS 10.027270906
ECLASS 11.027270906
ECLASS 12.027270906
ETIM 5.0EC001820
ETIM 6.0EC001820
ETIM 7.0EC001820
ETIM 8.0EC001820
UNSPSC 16.090139121528
产品发布日期：2025.08.05
