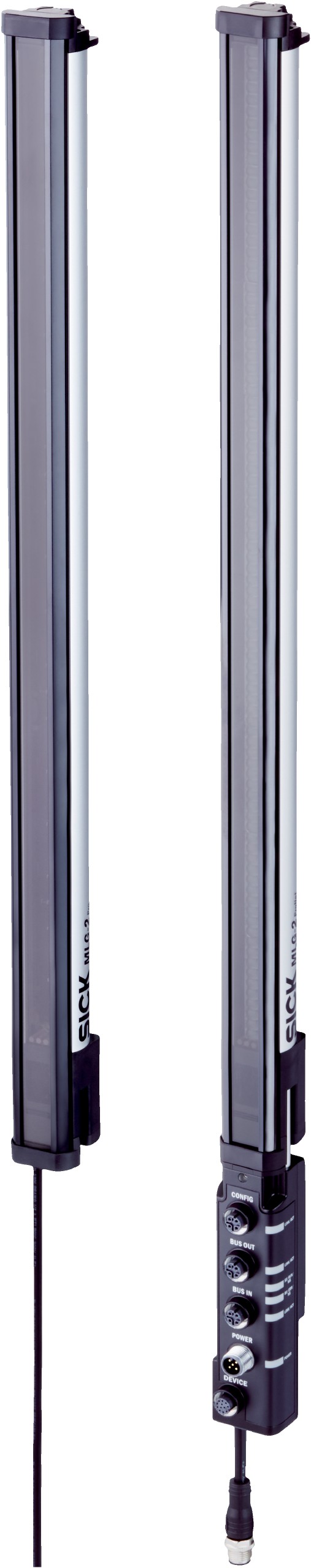

自动化光栅MLG05W-0343H12503
型号：MLG05W-0343H12503
货号：1130864
品牌：SICK
产品特点
| 设备规格 | 幅缘控制 | ||||||||
| 传感器原理 | 接收器/发射器 | ||||||||
| 最小物体长度 | 4 mm 1) | ||||||||
| 光束距离 | 5 mm | ||||||||
| 分辨率 | 0.1 mm | ||||||||
| 周期时间 | 每条光束 32 μs | ||||||||
| 重复精度 | 6 µm 2) | ||||||||
| 准确度 | ± 0.3 mm 3) | ||||||||
| 同步方式 | 电缆 | ||||||||
| 光束数量 | 180 | ||||||||
| 整个测量区域宽度 | 1,495 mm | ||||||||
| |||||||||
| |||||||||
| 包含在供货范围内 | 1 个发射器 1 个接收器 1 x 现场总线模块 4/6 × QuickFix 支架（监控高度超过 2 m 时需要 6 个 QuickFix 支架） 1 份快速入门指南 | ||||||||
1) 参见图表：产品定义.
2) 1 Sigma，0 % 物体透射.
3) Typical 0.1 mm. 针对不透明物体，且发射器和接收器准确对准.
机械/电子参数
| 光源 | LED, 红外线 |
| 轴长 | 850 nm |
| 供电电压 Uv | DC 19.2 V ... 28.8 V 1) |
| 消耗电流， 发射器 | 64 mA 2) |
| 消耗电流， 接收器 | 156 mA 2) |
| 现场总线模块消耗电流 | 115 mA |
| 残余纹波 | < 5 Vss |
| 输出电流 Imax. | 100 mA |
| 输出负载，电容 | 100 nF |
| 输出负载，感应 | 1 H |
| 初始化时间 | < 1 s |
| 开关量输出 | 反向脉冲：PNP/NPN |
| 尺寸(宽 x 高 x 深) | 34 mm x 1,579.4 mm x 30.6 mm |
| 连接类型 | M12公插头，5 针, 0.22 m M12 插头，12 针, 0.27 m |
| 外壳材料 | 铝 |
| 显示器 | LED |
| 外壳防护等级 | IP65, IP67 3) |
| 保护电路 | UV 接口，带反极性保护 具有短路保护的输出端 Q 抑制干扰脉冲 |
| 防护等级 | III |
| 重量 | 3.259 kg |
| 前镜 | PMMA |
| 选配 | 无 |
| UL 文件编号 | NRKH.E181493 |
1) 无负荷.
2) 24 V 时无负载.
3) 只能带外部保护壳在室外区域运行.
性能
| 最大扫描范围 | 3.5 m 1) |
| 最小扫描范围 | ≥ 0.2 m |
| 工作范围 | 2.5 m |
| 响应时间 | 36.7 ms 2) |
1) 免环境干扰和防二极管老化.
2) 带电阻负载.
通讯接口
| |||||
| |||||
环境参数
| 抗冲击能力 | 持续性冲击 10 g，16 ms，1000次 一次性冲击 15 g，11 ms，每轴3次 |
| 抗振动性 | 正弦波形 10-150 Hz 5 g |
| 抗环境光能力 | 100,000 lx |
| 运行环境温度 | –30 ℃ ... +55 ℃ |
| 仓库环境温度 | –40 ℃ ... +70 ℃ |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus 认证 | ✔ |
| 光生物安全性 (IEC EN 62471) 证书 | ✔ |
分类
| ECLASS 5.0 | 27270910 |
| ECLASS 5.1.4 | 27270910 |
| ECLASS 6.0 | 27270910 |
| ECLASS 6.2 | 27270910 |
| ECLASS 7.0 | 27270910 |
| ECLASS 8.0 | 27270910 |
| ECLASS 8.1 | 27270910 |
| ECLASS 9.0 | 27270910 |
| ECLASS 10.0 | 27270910 |
| ECLASS 11.0 | 27270910 |
| ECLASS 12.0 | 27270910 |
| ETIM 5.0 | EC002549 |
| ETIM 6.0 | EC002549 |
| ETIM 7.0 | EC002549 |
| ETIM 8.0 | EC002549 |
| UNSPSC 16.0901 | 39121528 |
产品发布日期：2025.08.06
