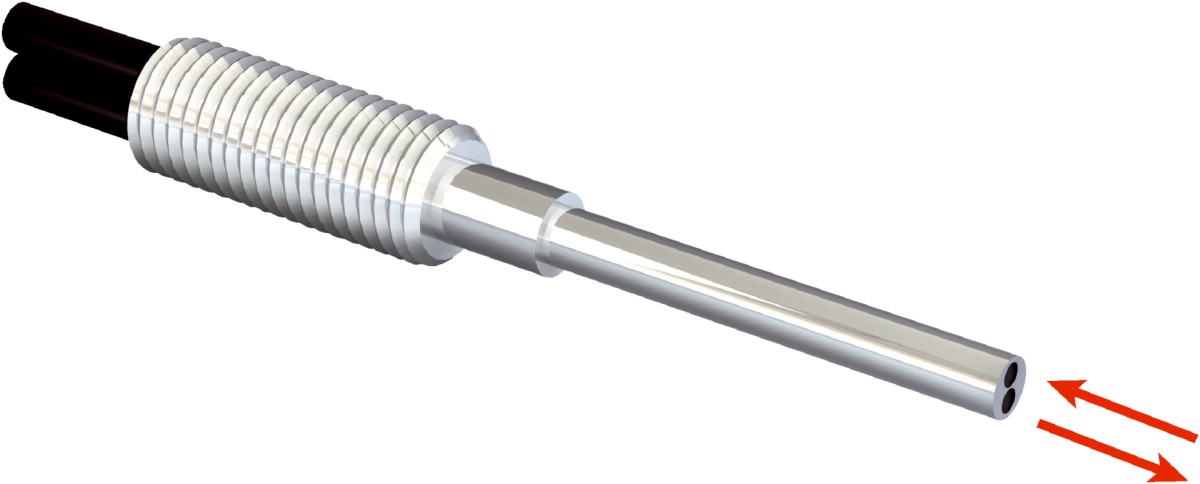

光纤传感器LL3-DB06
型号：LL3-DB06
货号：5326006
品牌：SICK
产品特点
| 机器型号 | 光纤电缆 | ||||||||
| 工作原理 | 漫反射系统 | ||||||||
| 光导纤维头样式 | 螺纹套筒, 长套圈, 可弯曲端套, 90° 旋转 | ||||||||
| 应用 | 标准 | ||||||||
| 兼容的光纤放大器 | WLL80, WLL180, GLL170(T), WLL24 Ex | ||||||||
| 最大开关距离 | 1,250 mm (8 ms 时的 WLL80 触发感应距离) | ||||||||
| 最小物体直径 | 0.02 mm 1) | ||||||||
| |||||||||
| |||||||||
| 包含在供货范围内 | 紧固，2 x 六角螺母 M6，1 x 垫圈，光导纤维体切割器 FC (5304141) | ||||||||
1) 最小检测物体由理想检测距离和理想设置决定.
机械参数
| |||||||||||||||
| |||||||||||||||
| |||||||||||||||
| 重量 | 52 g | ||||||||||||||
环境参数
| 运行环境温度 | –40 ℃ ... +60 ℃ |
分类
| ECLASS 5.0 | 27270905 |
| ECLASS 5.1.4 | 27270905 |
| ECLASS 6.0 | 27270905 |
| ECLASS 6.2 | 27270905 |
| ECLASS 7.0 | 27270905 |
| ECLASS 8.0 | 27270905 |
| ECLASS 8.1 | 27270905 |
| ECLASS 9.0 | 27270905 |
| ECLASS 10.0 | 27270905 |
| ECLASS 11.0 | 27270905 |
| ECLASS 12.0 | 27270905 |
| ETIM 5.0 | EC002651 |
| ETIM 6.0 | EC002651 |
| ETIM 7.0 | EC002651 |
| ETIM 8.0 | EC002651 |
| UNSPSC 16.0901 | 39121528 |
使用 WLL80 的触发感应距离
| 模式 16 µs | 120 mm |
| 模式 70 µs | 300 mm |
| 模式 250 µs | 500 mm |
| 模式 500 µs | 600 mm |
| 模式 1 ms | 700 mm |
| 模式 2 ms | 800 mm |
| 模式 8 ms | 1,250 mm |
使用 WLL180T 的触发感应距离
| 模式 16 µs | 60 mm |
| 模式 70 µs | 210 mm |
| 模式 250 µs | 360 mm |
| 模式 2 ms | 700 mm |
| 模式 8 ms | 760 mm |
| 提示 | 触发感应距离与带光源类型的光纤传感器相关：可见红光 |
使用 GLL170 的触发感应距离
| 模式 250 µs | 210 mm |
使用 GLL170T的触发感应距离
| 模式 50 µs | 140 mm |
| 模式 250 µs | 250 mm |
产品发布日期：2025.08.06
