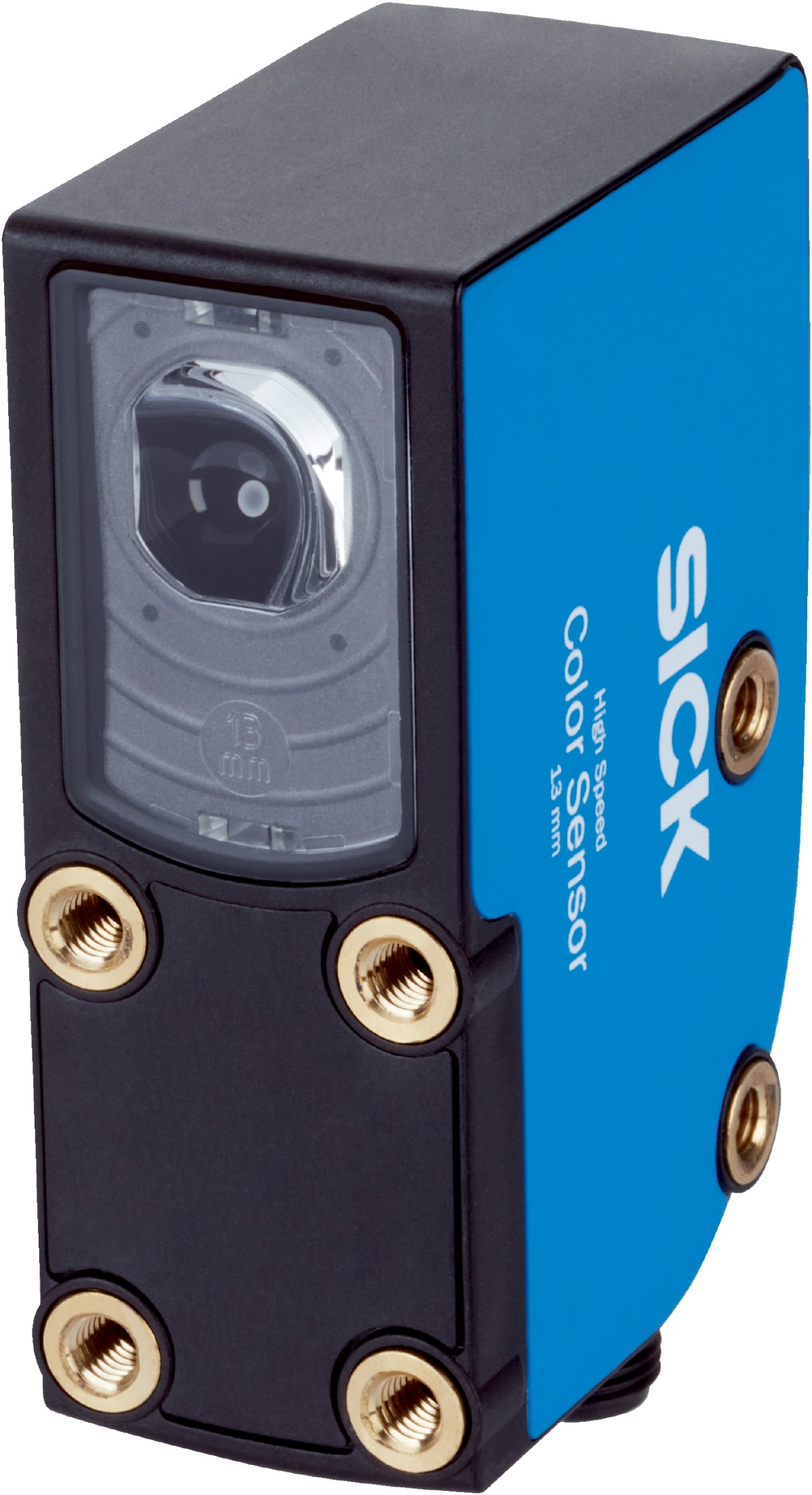

颜色传感器CSX-WBF114128AA10Z

型号：CSX-WBF114128AA10Z

货号：1120183

品牌：SICK

European conformity (CE) IO-Link cULUS listed Regulatory Compliance Mark (RCM) UK Conformity Assessed (UKCA)

产品特点

尺寸(宽 x 高 x 深)	30 mm x 53 mm x 78.5 mm
感应距离	13 mm
感应距离公差	± 5 mm
外壳形状	X housing
光源	LED, RGB ¹⁾
LED 风险组标记	1
轴长	460 nm, 530 nm, 625 nm
光线出口	长的设备面
光点尺寸	2 mm x 4 mm
光点位置	长度方向 ²⁾
示教功能程序	单值示教多值示教
颜色模式	C（Color，彩色） C + I（Color + Illumination，彩色 + 照明）
输出模式	标准模式/自适应模式下 4 种颜色编码模式下 15 种颜色
灵敏度调整	无级：0 ... 999
可用任务库	4
输出（端口）	4 x 硬件开关量输出 24 x 虚拟开关量输出，通过 IO-Link
预设值	引脚 4 / 引脚 5：已预设配置

¹⁾ 平均使用寿命：100,000 小时，T_U = +25 ℃.

²⁾ 根据设备长的一面.

机械/电子参数

供电电压	10.8 V DC ... 28.8 V DC ¹⁾
残余纹波	≤ 5 V_ss ²⁾
电流消耗	< 120 mA ³⁾
开关频率	13.8 kHz
响应时间	36 µs
抖动	18 µs
开关量输出	反向脉冲：PNP/NPN
开关量输出（电压）	推挽式：PNP/NPN HIGH = U_V- 3 V/LOW ≤ 3 V
输出电流 I_max.	100 mA ⁴⁾
示教功能输入（ET）	示教：U = 10 V ... < U_V
输入，消隐输入（AT）	空白：U = 10 V ～ < Uv
存储时间（ET）	3 秒，非易失性存储
连接类型	M12 8 针插头
防护等级	III
保护电路	U_V 接口，带反极性保护具有短路保护的输出端 Q 抑制干扰脉冲
外壳防护等级	IP67
重量	94 g
外壳材料	VISTAL®
材料、光学元件	PMMA

¹⁾ 临界值：DC 12 V (–10%) ... DC 24 V (+20%)。在具备短路保护的电路中运行时，最大 8 A.

²⁾ 不得超过或低于 U_V 公差.

³⁾ 无负荷.

⁴⁾ 所有输出端的总电流.

通讯接口

过程数据结构

Bit 0 = Q_L1 的切换信号

Bit 1 = 空

Bit 2 = 过程质量警报

Bit 3 ～ 5 = 发射颜色

Bit 6 ～ 15 = 发射颜色测量值

数字输出	Q₁ ... Q₄
数量	4

数字输入	In₁, In₂
数量	2

环境参数

接口类型/接口分配

连接类型

M12 8 针插头

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔
IO-Link	✔
光生物安全性 (IEC EN 62471) 证书	✔

分类

产品发布日期：2025.08.07
