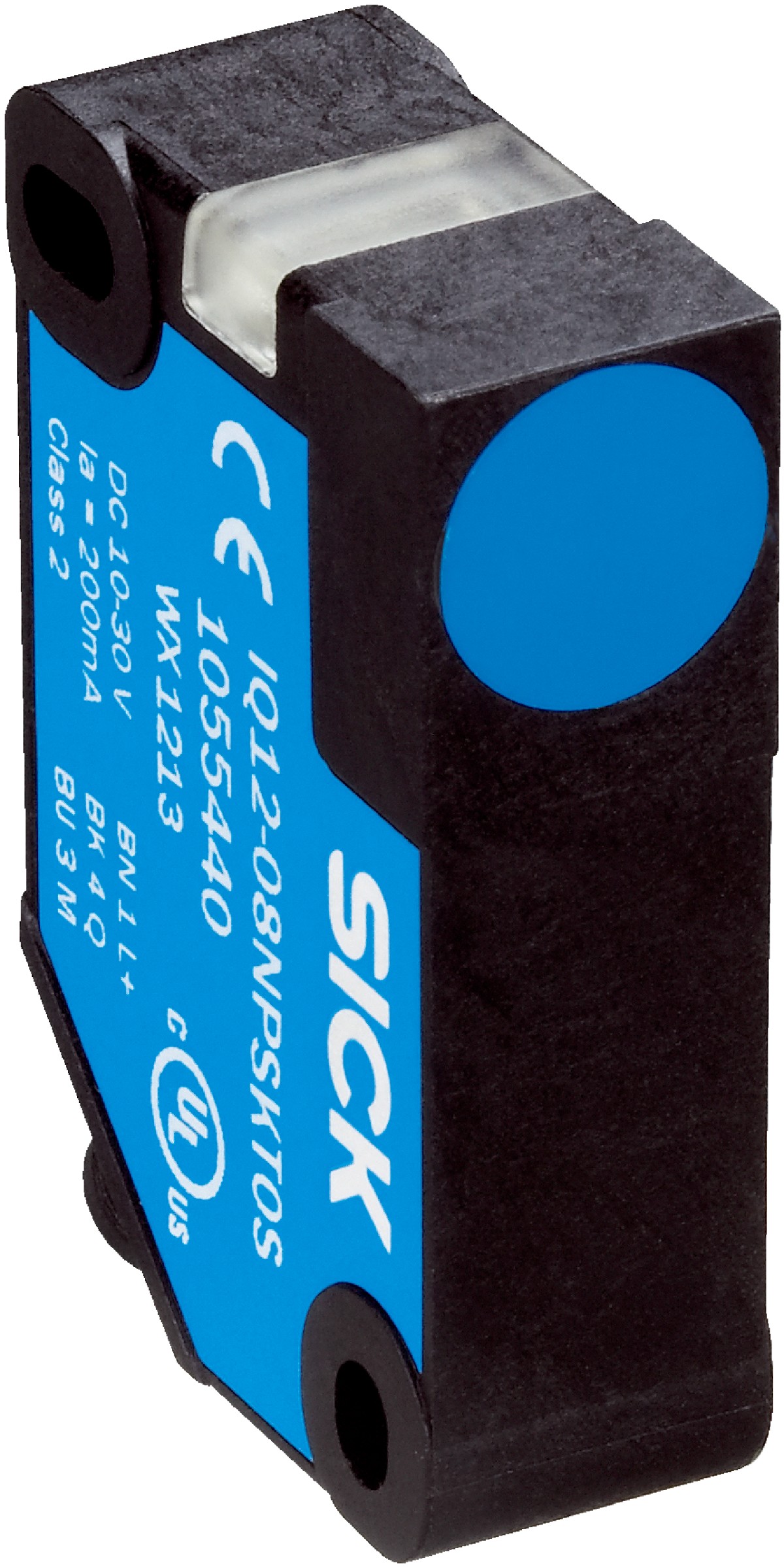

电感式接近传感器IQ12-08NPSKT0S
型号：IQ12-08NPSKT0S
货号：1055440
品牌：SICK
产品特点
| 设计构造 | 方形 |
| 尺寸(宽 x 高 x 深) | 12 mm x 40 mm x 26 mm |
| 触发感应距离 Sn | 8 mm |
| 安全接通距离 Sa | 6.48 mm |
| 安装在金属 | 非齐平 |
| 开关频率 | 2,000 Hz |
| 连接类型 | 插头，M8，3 针 |
| 开关量输出 | PNP |
| 开关量输出详情 | PNP |
| 输出功能 | 常开接点 |
| 电气规格 | DC 3 线 |
| 外壳防护等级 | IP68 1) |
1) 根据 EN 60529.
机械/电子参数
| 供电电压 | 10 V DC ... 30 V DC |
| 残余纹波 | ≤ 10 % 1) |
| 电压下降 | ≤ 3 V 2) |
| （接近传感器）通电后开始工作前的延时 | ≤ 100 ms |
| 滞后 | 5 % ... 15 % |
| 再现性 | ≤ 2 % 3) 4) |
| 温度漂移 (Sr) | ± 10 % |
| 电磁兼容性 | 根据 EN 60947-5-2 |
| 持续性电流 Ia | ≤ 200 mA |
| 空载电流 | 10 mA |
| 短路保险 | ✔ |
| 通电脉冲保护 | ✔ |
| 抗冲击与抗振性 | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| 运行环境温度 | –25 ℃ ... +75 ℃ |
| 外壳材料 | 塑料, VISTAL® |
| 材料，感应面 | 塑料, VISTAL® |
| 最大拧紧力矩 | ≤ 1 Nm |
1) 从 UV.
2) 在 Ia max 时.
3) 工作电压 UB 和环境温度 Ta 恒定.
4) 从 Sr.
安全技术参数
| MTTFD | 1,730 年 |
| DCavg | 0 % |
| TM（持续运行时间） | 20 年 |
折减系数
| 提示 | 这些数据仅作为参考，可能有偏差 |
| 不锈钢 （V2A） | 0.7 |
| 铝 （Al） | 0.5 |
| 铜（Cu） | 0.4 |
| 黄铜 (Ms) | 0.5 |
安装指导
| 备注 | 相关图示参见“安装指导” |
| A | 10 mm |
| B | 36 mm |
| C | 12 mm |
| D | 24 mm |
| E | 16 mm |
| F | 64 mm |
| G | 16 mm |
证书
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus 认证 | ✔ |
分类
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
产品发布日期：2025.08.12
